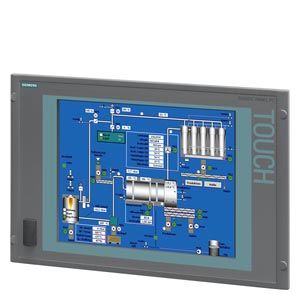

SIMATIC HMI IPC577C

Заказные данные
(5)
Аксессуары
(5)

Надежный, расширяемый панельный промышленный PC для задач в области автоматизации на основе PC:

Надежный и компактный дизайн для промышленного использования
Полная открытость PC
Сенсорный экран с 12", 15" и 19" TFT дисплеем
Панель с клавиатурой и дисплеем размером 12" и 15" TFT дисплеями
PCI слоты для расширения
Опции с интегрированными интерфейсами PROFIBUS или PROFINET
Совместим по инсталляционным размерам с Panel PC 577B
Высокая степень защиты инвестиций

Область применения

SIMATIC Panel PC 577C может использоваться в автоматизации производства, а также в автоматизации технологических процессов. Устройство было сконструировано для установки в контрольных шкафах и пультах, 19 дюймовые шкафы/стойки, и поворотные рукава (стрелы). Благодаря небольшой глубине монтажа (например 83 мм для 15" Touch) , он может использоваться в ограниченном объеме.

Благодаря открытости интерфейсов PC и мощности процессора Core2Duo, он может использоваться как основа для различных приложений.

SIMATIC HMI IPC577C - идеальная платформа для автоматизации на основе PC:

визуализация на основе PC непосредственно вблизи от машин с помощью SIMATIC WinCC flexible
комплексное решение с пакетом визуализации SIMATIC WinCC
управление на основе PC с помощью пакета SIMATIC WinAC PLC

SIMATIC HMI IPC может быть заказан вместе с WinCC flexible или WinCC как SIMATIC HMI packages по более низкой цене.

Дизайн

SIMATIC HMI IPC поставляется со следующими компонентами:

Системный блок

Процессор:
- Intel® Core™2 Duo processor/1.86 ГГц или
- Intel Core 2 Solo 1.2 ГГц или
- Intel Celeron M 1.2 ГГц
Оперативная память:
- 1 Гб, 2 Гб or 4 Гб (SO-DIMM DDR3)
Энергонезависимая память
Носители информации
- твердотельный Solid State Disc (SSD) ≥ 32 Гб для максимальной защиты от ударов, или
- Жесткий диск HDD ≥ 80 Гб (3.5" SATA) с держателем, адаптированным для защиты от вибрации, и/или
- карта CF (2 Гб, 4 Гб, или 8 Гб)
Встроенная графика
Интерфейсы:
- 2 x 10/100/1000 PROFINET (IE)
- 4 x USB 2.0 интерфейса сзади + 1 x USB 2.0 интерфейс спереди; все с поддержкой тока 500 мА
- 1 x последовательный порт V.24 (9-pin)
Свободные слоты для расширения:
- 1 x PCI (слот со стопором платы)
- 1 x слот для карты Compact Flash (доступная извне)
Блок питания:
24 В DC или 100/240 В AC (автонастраиваемый), 50/60 Гц
Привод (опция)
- DVD±RW±R combo drive
Встроенные интерфейсы полевых шин (опция)
- 1 x PROFIBUS DP12/MPI интерфейс (совместимый с CP5611) и 2 x LAN 1 Гбит/с или
- 3 x PROFINET интерфейс (совместимый с CP1616) и 1 x LAN 1 Гбит/с

Операторская панель

Доступны панели следующих размеров/разрешений:

12" Touch: 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA)
15" Touch: 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA)
19" Touch: 19.1" TFT цветной дисплей, 1280 x 1024 пикселей (SXGA)
12" Key: 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA);
15" Key: 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA);

Панели имеют следующую функциональность:

Аналого-резиситивный сенсорный дисплей или сенсорная мембранная клавиатура с системными и 36 пользовательскми конфигурируемыми клавишами
Степень защиты IP65 и NEMA 4
Интерфейсы USB 2.0 спереди панели для подключения внешних устройств, таких как клавиатура или мышь

Компоненты расширения (аксеесуары)

SIMATIC PC DiagMonitor

Программное обеспечение для предупрежения и диагностики проблем PC

SIMATIC PC Image Creator

Программное инструментальное средство для превентивного дублирования содержимого жестких дисков.

SIMATIC PC Partition Creator

Программное обеспечение для модификации разделов жесткого диска без потери данных на них

SIMATIC PC USB FlashDrive

Мобильный носитель данных для SIMATIC PC/PG

Industrial USB Hub 4

Промышленный USB 2.0 hub, спереди защита IP65

Дополнительные аксессуары

Стилус (прикрепленный проводом к корпусу) для работы с сенсорным экраном
Защитная пленка для сенсорных экранов для защиты от грязи/царапин
Пленки с возможностью нанесения на них надписей для функциональных клавиш

Функции

Встроенные параметризуемые фугкции мониторинга: работы программы (watchdog), внутренней темературы внутри корпуса, скорости вращения вентилятора
Расширенная диагностика/рассылка сообщений по, e-mail, SMS и прямой перенос данных в программное обеспечени SIMATIC по OPC (опция с SIMATIC PC DiagMonitor)

Интеграция

Встроенные интерфейсы

PCI
Один свободный PCI слот доступен для расширения.
Ethernet
Встроенные интрфейсы PROFINET (IE) (10/100/1000 Мбит/с) могут быть использованы для IT коммуникаций и для обмена данными с программируемыми контролелерами, такими как SIMATIC S7 (с программным пакетом "SOFTNET S7" ).
Другие интерфейсы
Один слот для CompactFlash карты, 5 x USB 2.0 интерфейсов (Universal Serial Bus), а также один последовательный порт для подключения других периферийных устройств.

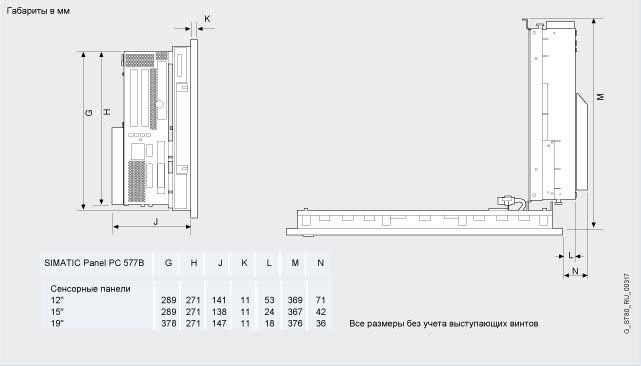

Чертеж

Control unit and complete device

Installation cutout

Особенности

Высокая производителность благодаря мощным процессорам
Недорогие промышленные PC начального уровня с полной открытостью PC.
Идеальное решение для применения в промышленной среде благодаря
- Отличная надежность работы – даже в условиях сильной вибрации и ударных нагрузок
- Высокая степень химической защиты от масел
- Гладкая передняя панель не собирающая грязь
- Яркий экран, даже когда изменяется освещение и узол обзора панели.
Высокая степень защиты инвестиций благодаря
- Долговременному периоду продаж (4 - 5 года) и высокой степени совместимости компонент
- Гарантированной доступности запасных частей (на период до 5 лет после окончания поставок)
- Упрощенная миграция от предшествующих продуктов с минимальными инженерными усилиями
- Такие же инсталляционные размеры как у предшественника
- Раннее обнаружение сбоев и минимизация простоев благодаря самодиагностике (DiagBase)
Высокая степень гибкости благодаря
- Расширяемость благодаря различным интерфейсам (PCI, CompactFlash, Gbit Ethernet, и другим)
- USB интерфейсы на передней панели и сзади для быстрого и легкого подключения дополнительного оборудования
- Легкая интеграция на полевом уровне благодаря встроенным интерфейсам PROFIBUS DP/MPI или PROFINET (совместимый с CP1616) и 2-м интерфейсам Gigabit Ethernet (встроенным)

Технические данные

	6AV7885-0....-....	6AV7885-1....-....	6AV7885-2....-....	6AV7885-3....-....	6AV7885-5....-....
Operator control and monitoring
Аксессуары	Защитная пленка для сенсорного экрана		Защитная пленка для сенсорного экрана	Этикетки клавиатуры
Дисплей
Диагональ экрана	12 дюймов	12 дюймов	15 дюймов	15 дюймов	19 дюймов
Разрешение (пиксели)
Разрешение (ШxВ пиксели)	800 x 600			1024 x 768	1280 x 1024
Общие характеристики
Передней панели		12" TFT Key		15" TFT Key
Подсветка
MTBF подсветки (при 25 °C)			около 50,000 часов	около 50,000 часов
Элементы упрвления
Функциональные клавиши				36	Нет
Мышь, спереди			Нет	Да
Клавиатура
встроенная клавиатура		Да		Да	Нет
Сенсорный экран
Сенсорный экран (аналоговый/резистивный)	Да			Нет
Потребление энергии
Потребление энергии в полной конфигурации	24 В DC: мах. 80 Вт (включая интерфейсы USB)			24 В DC: мах. 80 Вт (включая интерфейсы USB)	24 В DC: мах. 80 Вт (включая интерфейсы USB)
Исполнение
централизованное	Да	Да	Да	Да	Да
распределенное	Нет	Нет		Нет
Размеры
Монтажный вырез/глубина корпуса (ШxВхГ)	368 x 290 x 115	450 x 290 x 115	450 x 290 x 120	450 x 321 x 115
дополнительная глубина монтажа (оптический привод)		23 мм		23 мм	23 мм
Вес
Panel PC в, около.		8.6 кГ		9.3 кГ	11.6 кГ

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/simatic-panel-pc
