  SIMATIC RF620R





  SIMATIC RF630R

  Компактный SIMATIC RF630R УВЧ, считыватель к которому подключается до 2-х внешних антенн  SIMATIC RF660A, предназначен для считывания данных с метки и отправки их в систему верхнего уровня по средствам интерфейса RS422.

  Соединение выполняется через коммуникационные модули: SIMATIC RF170C, SIMATIC RF180C или ASM 456, ASM 475.
  Компактный считыватель SIMATIC RF620R отличается от SIMATIC RF630R тем, что у первого есть встроенная антенна, и нет возможности для подключения внешних.


  Для получения дополнительной информации о планировании проекта, поведении во время выполнения SIMATIC RF620R и SIMATIC RF630R, а так же интеграция обоих УВЧ Считывателей в систему управления SIMATIC, пожалуйста, прочитайте соответствующую документацию.


  Считыватель легко конфигурируется, путём выбора из введённых туда профилей используя функциональные модули FB45 и FC55. Они есть на компакт-диске "RFID Systems Software & Documentation", который может быть заказан отдельно (Заказной номер 6GT2080-2AA10).


  Для надлежащего функционирования SIMATIC RF630R мы настоятельно рекомендуем использовать, соответствующие антенны SIMATIC RF660A, а также кабели Siemens  (см. заказные данные).


  Область применения

  Стационарные сверхвысокочастотные портальные считывающие устройства SIMATIC RF620R и  SIMATIC RF630R,  пригодны для применений в логистике и управлении цепями снабжения.

  Система работает в европейском и американском диапазоне сверхвысоких частот и спроектирована для идентификационных ярлыков, основанных на стандарте EPC global.

  Чертеж

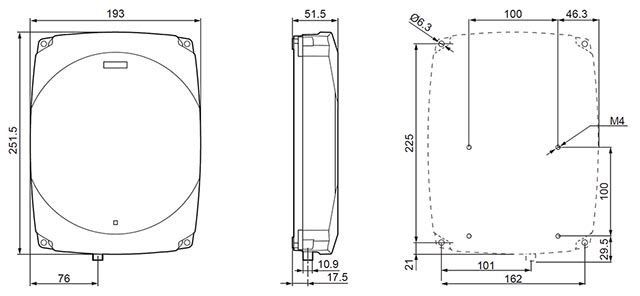

  SIMATIC RF620R

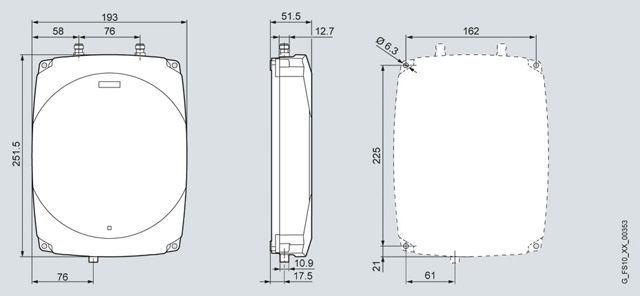

  SIMATIC RF630R

  Технические данные

  Order number		6GT2811-5BA00-0AA0	6GT2811-5BA00-1AA0	6GT2811-5BA00-2AA1
  Product type designation		RF620R ETSI reader	RF620R FCC reader	RF620R reader CMIIT
  Suitability for operation		RF600 transponder, for connecting to communication modules	RF600 transponder, for connecting to communication modules	RF600 transponder, for connecting to communication modules
  Wireless frequencies
  Operating frequency		865 ... 868 MHz	902 ... 928 MHz	920 ... 925 MHz
  Transmit power				65 ... 500 mW
  Effective radiant power
  ● for each external antenna maximum				1 200 mW
  ● minimum		65 mW		65 mW
  ● maximum		800 mW		800 mW
  Equivalent isotropically radiated power
  ● minimum			105 mW
  ● maximum			1 250 mW
  Electrical data
  Range maximum		5 m; Observe system manual RF600: Overreaches are possible, range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964	5 m; Observe system manual RF600: Overreaches are possible, range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964	5 m; Observe system manual RF600: Overreaches are possible, range is dependent on transponder type: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		EPCglobal Class 1 Gen 2 / ISO 18000-6C	EPCglobal Class 1 Gen 2 / ISO 18000-6C	EPCglobal Class 1 Gen 2 / ISO 18000-6C
  Transfer rate with radio transmission maximum		320 kbit/s	320 kbit/s	320 kbit/s
  Product feature multitag-capable		Yes	Yes	Yes
  Polarization		circular	circular	circular
  Transfer rate at the point-to-point connection serial maximum		115.2 kbit/s	115.2 kbit/s	115.2 kbit/s
  Transmission time for user data
  ● for write access per byte typical		6.3 ms	6.3 ms	6.3 ms
  ● for read access per byte typical		1 ms	1 ms	1 ms
  Interfaces
  Standard for interfaces for communication		RS422	RS422	RS422
  Type of electrical connection		M12, 8-pin	M12, 8-pin	M12, 8-pin
  ● for communications interface		M12, 8-pin	M12, 8-pin	M12, 8-pin
  Mechanical data
  Material		Aluminum, ABS (GF20)	Aluminum, ABS (GF20)	Aluminum, ABS (GF20)
  Color		silver/pastel turquoise	silver/pastel turquoise	silver/pastel turquoise
  Mounting distance relating to metal surfaces recommended minimum		0 mm	0 mm	0 mm
  Supply voltage, current consumption, power loss
  Supply voltage
  ● at DC Rated value		24 V	24 V	24 V
  ● at DC		21.6 ... 30 V	21.6 ... 30 V	21.6 ... 30 V
  Consumed current at DC at 24 V
  ● typical		0.395 A	0.395 A	0.395 A
  ● maximum		0.47 A	0.47 A	0.47 A
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-25 ... +55 °C	-25 ... +55 °C	-25 ... +55 °C
  ● during storage		-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
  ● during transport		-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
  Ambient condition for operation		With operating temperature below -20 °C: Warming-up time at least 10 minutes	With operating temperature below -20 °C: Warming-up time at least 10 minutes	With operating temperature below -20 °C: Warming-up time at least 10 minutes
  Protection class IP		IP65	IP65	IP65
  Shock resistance		EN 60068-2-27, EN 60068-2-6	EN 60068-2-27, EN 60068-2-6	EN 60068-2-27, EN 60068-2-6
  Shock acceleration		500 m/s²	500 m/s²	500 m/s²
  Vibrational acceleration		200 m/s²	200 m/s²	200 m/s²
  Design, dimensions and weight
  Width		193 mm	193 mm	193 mm
  Height		252 mm	252 mm	252 mm
  Depth		52 mm	52 mm	52 mm
  Net weight		1.85 kg	1.85 kg	1.91 kg
  Mounting type		4 x M6 screws, Vesa 100 with 4 x M4 screws	4 x M6 screws, Vesa 100 with 4 x M4 screws	4 x M6 screws, Vesa 100 with 4 x M4 screws
  Cable length
  ● of antenna cable minimum				1 m
  ● of antenna cable maximum				40 m
  ● for RS 422 interface maximum		100 m	100 m	100 m
  Product properties, functions, components general
  Display version		3-color LED	3-color LED	3-color LED
  Product feature silicon-free		Yes	Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability		Wireless according to R&TTE guideline, CE, IEC 60950	Wireless according to FCC, IC (Canada), cULus	RaWireless according to CMIIT
  MTBF		18 y	18 y	19 y
  Accessories
  accessories				optional: External antenna




  Дальнейшая информация

  Все текущие разрешения можно найти в Интернете по адресу:

  http://www.siemens.com/rfid-approvals
