SIMATIC IPC477D PRO
- Заказные данные (10)
- Информационные материалы
Информационные материалы

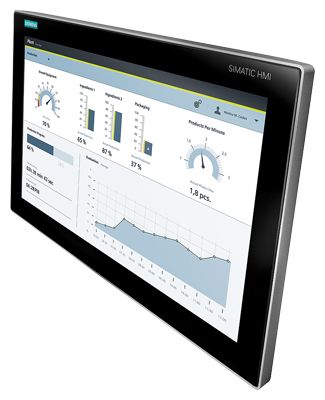

IPC Pro, IFP Pro
IPC Pro, rear view
SIMATIC IPC477D PRO: Новый панельный компьютер Multitouch Panel PC с защитой со всех сторон IP65 pro - мощный, не требующий обслуживания, и возможностью монтажа непоредственно на оборудовании
Промышленный панельный компьютер IPC477D PRO с 19" широкоформатным дисплеем расширяет спектр устройств с сенсорным управлением. Прочный алюминиевый корпус SIMATIC Panel PC дает возможность прямого монтажа на оборудовании и гарантирует работу компьютера даже в жестких промышленных условиях.
- Защита со всех сторон IP65
- Платформа Embedded PC с очень высокой применимостью работы в промышленных условиях для выполнения задач автоматизации на основе PC
- Прочный, стандартный для промышленности 19" широкоформатный дисплей (Multitouch)
- Не треебует обслуживания (нет вращающихся компонент, таких как вентилятор или жесткий диск)
- Прочная конструкция: компьютер защищен от механических воздействий и очень надежен в работе.
- Тонкий корпус в современном дизайне
- Встроенная не зависимая от питания область памяти
- Может быть адаптирован для монтажа на несущие конструкции различных производителей
- Высокая степень инвестиционной защиты
- Возможность быстрой интеграции в систему управления
Возможны следующие варианты:
- 19" Multitouch (1 366 x 768)
- монтаж на навесную конструкцию (фланец сверху)
- монтаж на пьедестал (фланеци снизу)
Область применения
Промышленные компьютеры SIMATIC IPC477D разработаны для установки непосредственно на оборудовании и работе в промышленных условиях, где требуются комбинация максимальной надежности (надежность встроенной платформы) и открытости PC (например, подключение такой периферии как принтеры, клавиатуры и т.п.).
Комактность и гибкость конфигураций панельных компьютеров SIMATIC IPC477D PRO дают возможность их использования как операторских терминалов для управления машиной или линией и их интеграции с другими системами управления. Благодаря низкопрофильному корпусу, они могут монтироваться при уславиях ограниченного пространства.
Эти компьютеры могут использоваться как в дискретном, так и на непрерывном производстве, как в варианте монтажа на подвесе, так и на пьедестале.
Компьютеры SIMATIC IPC477D являются идеальной платформой для автоматизации на основе PC:
- визуализация на компьютере с монтажом на оборудовании с пакетами SIMATIC WinCC Advanced или WinCC Professional
- задачи управления на основе PC с программным контроллером SIMATIC WinAC RTX
- как SIMATIC WinCC Client (стандартный или multi client) для реализации распределенного операторского управления и мониторинга
- как одиночная станция SIMATIC WinCC для централизованного операторского управления и мониторинга (возможно в комбинации с WinCC WebNavigator сервером)
Дизайн
IPC Pro, вид слева
Промышленный компьютер SIMATIC IPC477D PRO представляет из себя компактное устройство в качественном алюминиевом корпусе.
Основные параметры
- Прочный алюминиевый корпус, устойчивый к вибрации и ударным нагрузкам, с защитой от электромагнитных наводок
- Встроенная графический интерфейсы для подключения дополнительного монитора (DVI и DisplayPort):
- разрешение интерфейса DisplayPort: до 1 920 x 1 200 / true color / от 60 до 120 Гц
- разрешение интерфейса DVI-I: до 1 920 x 1 200 пикселей / true color
- Интерфейсы:
- 2 x интерфейса LAN 10/100/1000 Мбит/с Ethernet (RJ45)
- 4 x высокоскоростны интерфейса USB V3.0
- 1 x COM1 (RS232)
- Изолированный блок питания: 24 В пост. тока(от 19.2 до 28.8 В)
Конфигурации системного блока компьютера
- Процессор:
- Celeron 827E; 1.4 ГГц, 1.5 MB cache
- Core i3-3217UE; 2 x 1.6 ГГц, 3 MB cache
- Core i7-3517UE; 2 x 1.7 ГГц (turbo boost up to 2.8 ГГц), 3 MB cache
- Оперативная память 1 Гб (2/4/8 Гб опционально), DDR3 SDRAM
- Интерфейсы промышленных сетей
- встроенный PROFINET, 3 x RJ45, совместимый с CP 1616
- встроенный PROFIBUS DP/MPI, совместимый с CP 5622
- Привода:
- Твердотельный диск, 80 Гб или 160 Гб, промышленная альтернатива жесткому диску
- Привод CF карты (заменяемый, доступный снаружи): 2 Гб, 4 Гб, 8 Гб или 16 Гб
- Привод CF карт (внутренний): 2 Гб, 4 Гб, 8 Гб, 16 Гб
- Предустановленные операционные системы:
- Windows 7 Ultimate MUI
- Windows Embedded Standard 7
Компоненты для блока управления:
Доступны следующие варианты установки корпуса:
- 19" Touch Multitouch (1 366 x 768)
- Монтаж на подвес (фланец сверху)
- Монтаж на пьедестал (фланец внизу)
Программный паккт SIMATIC IPC DiagMonitor
- Программный пакет для диагностики и передачи сообщений о работе компьютера
- Расширенный контроль температуры, сторожевой таймер
- Подсчет работы компьютера для превентивной замены
- Встроенные функции архивирования сообщений, расширенные текстовые сообщения, встроенная помощь (German/English), возможен контроль по сети по протоколам SNMP и OPC
Функции
Диагностика
- DiagBase: встроенные, настраиваемые функции наблюдения (выполнение программы/сторожевой таймер, контроль температуры внутри корпуса, контроль работы карт CFast так же как S.M.A.R.T для жестких дисков
- Расширенная диагностика/текстовые сообщения передаваемые по Ethernet и электронной почте, а также прямая передача в пакеты SIMATIC посредством OPC (опциональный пакет SIMATIC IPC DiagMonitor)
Интеграция

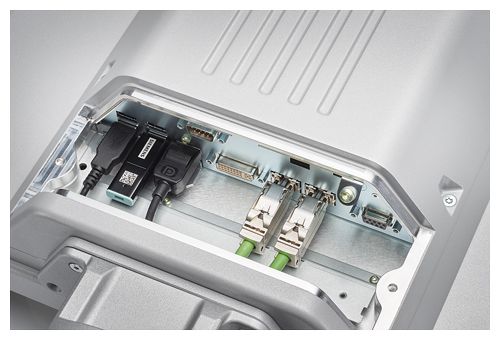

IPC Pro, подключение
Встроенные интерфейсы:
- Ethernet
Встроенные интерфейсы PROFINET (10/100/1000 Мбит/с) могут быть использованы для IT коммуникаций и обмена данными с контроллерами такими как SIMATIC S7 (с программным пакетом "SOFTNET S7"). - встроенный интерфейс PROFIBUS (опциональный)
Интерфейс PROFIBUS (12 Мбит/с) может быть использован для подключения распределенной периферии или подключения к контроллерам SIMATIC S7 (с программным пакетом "SOFTNET for PROFIBUS"). - встроенный PROFINET (опциональный)
Интернет PROFINET может быть использован для подключения распределенной периферии и приводов. - Другие интерфейсы
4 интерфейса USB (Universal Serial Bus) и один последовательный интерфейс дают возможность подключить допрлнительную периферию.
Особенности
- Непосредственный монтаж на оборудовании – без отдельного шкафа управления
- Имеет тонкий корпус в современном дизайне
- Компактный корпус идеален для приложений с ограниченным пространством для монтажа
- Отличная промышленная основа благодаря прочному корпусу, расчитанному на работу при повышенных вибрационных и ударных нагрузках
- Интуитивная работа и увеличенное пространство для визуализации на широкоформатном дисплее, а также повышенная устойчивость к коррозийному воздействию чистящих средств благодаря дисплею с толстым стеклом с емкостным сенсорным управлением
- Не требуется обслуживания благодаря отсутствию вращающихся компонент (вентилятор и жесткий диск)
- Две монтажных опции (навесная конструкция и пьедестал) дают полную свободу выбора установки компьютера.
- Для подключения могут использоваться стандартные кабели
- Высокая степень защиты инвестиций благодаря доступности запасных частей в течение 5 лет после окончания поставок
- Отличная совместимость компонент для концепции долговременного сервисного обслуживания без затрат на переработку монтажа компьютера
- Экономия времени и финансов благодаря дружественной для сервиса конструкции
- Минимимизация простоев благодаря высокой надежности системы
- Эффективная самодиагностика (пакеты DiagBase и SIMATIC IPC DiagMonitor)
- Высокая защищенность и надежность платформы embedded
- Компоненты комплексной автоматизации Totally Integrated Automation (TIA):
- Повышенная производительность, минимизация затрат на настройку и программирование, уменьшение затрат на обслуживание
Технические данные
Order number
6AV7250-.....-...0
6AV7250-.....-...8
SIMATIC IPC 477D PRO
SIMATIC IPC 477D PRO WITH TPM
Installation type/mounting
maximum permissible installation angle +/-
+/- 45 °
+/- 45 °
Supply voltage
Type of supply voltage
24 V DC
24 V DC
Processor
Processor type
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Drives
Diskette drive
No
Optical drives
possible as external drive via USB
possible as external drive via USB
SSD
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Memory
Main memory
1 Gbyte
1 Gbyte
Interfaces
PROFIBUS/MPI
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
Number of PROFINET interfaces
1; 3 ports (incl. switch)
1; 3 ports (incl. switch)
USB port
4x USB 3.0 onboard (rear)
4x USB 3.0 onboard (rear)
Connection for keyboard/mouse
USB / USB
USB / USB
serial interface
COM1 (RS232)
COM1 (RS232)
Video interfaces
● Graphics interface
1x DVI, 1x DisplayPort
1x DVI, 1x DisplayPort
Industrial Ethernet
● Industrial Ethernet interface
2 x Ethernet (RJ45)
2 x Ethernet (RJ45)
— 100 Mbps
Yes
Yes
— 1000 Mbps
Yes
Yes
Monitoring functions
Temperature
Yes
Yes
Watchdog
Yes
Yes
Degree and class of protection
IP (at the front)
IP65 fully enclosed
IP65 fully enclosed
IP (rear)
IP65
IP65
Standards, approvals, certificates
Approval
CE, cULus (508)
CE, cULus (508)
CE mark
Yes
Yes
cULus
Yes
Yes
KC approval
Yes
Yes
EMC
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
● EN 61000-6-2
Yes
Yes
Ambient conditions
Ambient temperature during operation
● Ambient temperature during operation
5 to +45°C
5 to +45°C
● min.
5 °C
5 °C
● max.
45 °C
45 °C
Relative humidity
● Relative humidity
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Vibrations
● Vibration load in operation
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Shock testing
● Shock load during operation
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Operating systems
Operating system
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Additional info on operating system
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
pre-installed operating system
Yes
Yes
without operating system
Yes; Optional
Yes; Optional
Dimensions
Width
475 mm
475 mm
Height
296 mm; Without basic adapter
296 mm; Without basic adapter
Depth
98 mm; Without basic adapter
98 mm; Without basic adapter
Order number
6AV7250-.E...-...0
6AV7250-.E...-...8
6AV7250-.F...-...0
6AV7250-.F...-...8
SIMATIC IPC477D PRO, 19" MTOUCH
SIMATIC IPC477D PRO, 19" MTOUCH WITH TPM
SIMATIC IPC 477D PRO, 19" MTOUCH
SIMATIC IPC477D PRO, 19" MTOUCH WITH TPM
General information
Product type designation
IPC477D PRO
IPC477D PRO with TPM
IPC477D PRO
IPC477D PRO with TPM
Display
Design of display
TFT widescreen display, LED backlighting
TFT widescreen display, LED backlighting
TFT widescreen display, LED backlighting
TFT widescreen display, LED backlighting
Screen diagonal
19 in
19 in
19 in
19 in
Resolution (pixels)
● Resolution (WxH in pixel)
1366 x 768
1366 x 768
1366 x 768
1366 x 768
Installation type/mounting
Support arm mounting
Yes
Yes
No
No
Stand mounting
No
No
Yes
Yes
Mounting in portrait format possible
No
No
No
No
maximum permissible installation angle +/-
+/- 45 °
+/- 45 °
+/- 45 °
+/- 45 °
Supply voltage
Type of supply voltage
24 V DC
24 V DC
24 V DC
24 V DC
Processor
Processor type
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Intel Core i7-3517UE Intel Core i3-3217UE Intel Celeron 827E
Drives
Diskette drive
No
No
Optical drives
possible as external drive via USB
possible as external drive via USB
possible as external drive via USB
possible as external drive via USB
SSD
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Yes; 1x ≥ 80 GB; 2.5" SATA-SSD / CFAST 2 ... 16 GB
Memory
Main memory
1 Gbyte
1 Gbyte
1 Gbyte
1 Gbyte
Interfaces
PROFIBUS/MPI
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
1 x CP5611-compatible; alternatively: 1 x CP 1616 onboard with 3 ports
Number of PROFINET interfaces
1; 3 ports (incl. switch)
1; 3 ports (incl. switch)
1; 3 ports (incl. switch)
1; 3 ports (incl. switch)
USB port
4x USB 3.0 onboard (rear)
4x USB 3.0 onboard (rear)
4x USB 3.0 onboard (rear)
4x USB 3.0 onboard (rear)
Connection for keyboard/mouse
USB / USB
USB / USB
USB / USB
USB / USB
serial interface
COM1 (RS232)
COM1 (RS232)
COM1 (RS232)
COM1 (RS232)
Video interfaces
● Graphics interface
1x DVI, 1x DisplayPort
1x DVI, 1x DisplayPort
1x DVI, 1x DisplayPort
1x DVI, 1x DisplayPort
Industrial Ethernet
● Industrial Ethernet interface
2 x Ethernet (RJ45)
2 x Ethernet (RJ45)
2 x Ethernet (RJ45)
2 x Ethernet (RJ45)
— 100 Mbps
Yes
Yes
Yes
Yes
— 1000 Mbps
Yes
Yes
Yes
Yes
Monitoring functions
Temperature
Yes
Yes
Yes
Yes
Watchdog
Yes
Yes
Yes
Yes
Degree and class of protection
IP (at the front)
IP65 fully enclosed
IP65 fully enclosed
IP65 fully enclosed
IP65 fully enclosed
IP (rear)
IP65
IP65
IP65
IP65
Standards, approvals, certificates
Approval
CE, cULus (508)
CE, cULus (508)
CE, cULus (508)
CE, cULus (508)
CE mark
Yes
Yes
Yes
Yes
cULus
Yes
Yes
Yes
Yes
KC approval
Yes
Yes
Yes
Yes
EMC
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
CE, EN 55011, EN 61000-6-4, EN 61000-6-2
● EN 61000-6-2
Yes
Yes
Yes
Yes
Ambient conditions
Ambient temperature during operation
● Ambient temperature during operation
5 to +45°C
5 to +45°C
5 to +45°C
5 to +45°C
● min.
5 °C
5 °C
5 °C
5 °C
● max.
45 °C
45 °C
45 °C
45 °C
Relative humidity
● Relative humidity
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5 % to 85 % at 30 °C (no condensation), storage / transport: 5 % to 95 % at 25 / 55 °C (no condensation)
Vibrations
● Vibration load in operation
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
Shock testing
● Shock load during operation
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
Operating systems
Operating system
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Windows 7 Ultimate (Multi Language) 32-bit/64-bit, Windows Embedded Standard 7 32-bit/64-bit
Additional info on operating system
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
Multi Language: GER, ENG, ITAL, FR, SP, KOR, CHN (Traditional), CHN (Simplified), JPN - not with XPe
pre-installed operating system
Yes
Yes
Yes
Yes
without operating system
Yes; Optional
Yes; Optional
Yes; Optional
Yes; Optional
Accessories
Accessory components
Basic adapter for mounting (MLFB: 6AV7674-1KA00-0AA0)
Basic adapter for mounting (MLFB: 6AV7674-1KA00-0AA0)
Basic adapter for mounting (MLFB: 6AV7674-1KA00-0AA0)
Basic adapter for mounting (MLFB: 6AV7674-1KA00-0AA0)
Dimensions
Width
475 mm
475 mm
475 mm
475 mm
Height
296 mm; Without basic adapter
296 mm; Without basic adapter
296 mm; Without basic adapter
296 mm; Without basic adapter
Depth
98 mm; Without basic adapter
98 mm; Without basic adapter
98 mm; Without basic adapter
98 mm; Without basic adapter
Width of the housing front
475 mm
475 mm
475 mm
475 mm
Height of housing front
296 mm; Without basic adapter
296 mm; Without basic adapter
296 mm; Without basic adapter
296 mm; Without basic adapter
Weights
Panel PC in central design, approx.
7.9 kg
7.9 kg
7.9 kg
7.9 kg
Дальнейшая информация
Замечания:
Дополнительная информация может быть найдена в интернете:
http://www.siemens.com/ip65-hmi-devices
Вам нужна специфическая модификация или опция для описанного здесь продукта? Если это так, обратитесь к разделу "Customized Automation", где Вы можете найти информацию о дополнительных специфических для отрасли продуктов, а также опции для специфических модификаций и адаптации к требованиям заказчика.
