SCALANCE M873
- Заказные данные (1)
- Аксессуары (9)
- Информационные материалы
Информационные материалы
- UMTS (HSDPA), EGPRS (Edge GPRS) и GPRS маршрутизатор для беспроводного IP обмена данными с подключенными к Industrial Ethernet контроллерами через мобильные радиосети UMTS/GSM.
- Скорость обмена данными до 3.6 Мбит/с при использовании UMTS.
- Встроенный брандмауэр для защиты доступа к данным.
Область применения
- Конструкция и электрические параметры, позволяющие использовать прибор в промышленных и полупромышленных приложениях.
- Дистанционного программирование и обслуживание во всех регионах земного шара. Например, с использованием STEP 7 через высокоскоростной интерфейс UMTS.
- Подключение мобильных станций к центрам управления и мониторинга.
- Поддержка концепции энергосбережения в распределенных системах. Например, за счет регулирования частоты вращения насосов на удаленных станциях с учетом состояния процесса.
- Управление и мониторинг:
- Очистных сооружений
- Систем нефте- и газоснабжения.
- Тепловых сетей.
- Систем распределения энергии.
- Насосных станций.
- Транспортных систем.
- Зданий.
- Ветряных и солнечных электростанций.
- Подключение станций телеуправления (например, SINAUT ST7) к центру управления через UMTS.
Дизайн
- Прочный пластиковый корпус для установки на стандартную профильную шину.
- Интерфейс RJ45 для подключения к Industrial Ethernet.
- Диагностические светодиоды индикации состояний модема, силы поля, контроля соединений и состояний дискретных входов и выходов.
- Сервисная кнопка SET.
- 4-полюсный терминальный блок с контактами под винт для подключения цепей питания =24 В.
- 4-полюсный терминальный блок для подключения внешних цепей одного дискретного входа и одного дискретного выхода.
- Соединитель SMA для подключения UMTS/GSM антенны.
Функции
- 3-диапазонный UMTS с диапазонами частот 850/1900/2100 МГц.
- 4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.
- Скоростной обмен данными через UMTS (HSDPA):
- модем -> сеть: 3.6 Мбит/с, сеть -> модем: 384 Кбит/с
без сети UMTS автоматическое переключение на eGPRS (мультислот класса 12) или GPRS режим.
- модем -> сеть: 3.6 Мбит/с, сеть -> модем: 384 Кбит/с
- Автоматическая установка и удержание интерактивных IP соединений в Интернете.
- Объединение распределенных IP сетей через мобильные радиосети UMTS/GSM.
- Двунаправленный IP обмен данными с центром телеуправления, например, с ST7cc или ST7sc, WinCC или PCS7.
- Защита доступа с помощью встроенного брандмауэра.
- Обмен данными между станциями телеуправления (ведомое устройство - ведомое устройство) через коммуникационный модуль TIM сервисного центра.
- Защищенный обмен данными со станциями SINAUT ST7, в том числе и через мобильные сети провайдеров, не предоставляющих общественных или фиксированных IP адресов для модема.
- Автоматическая рассылка определяемых пользователем текстовых сообщений.
Конфигурирование
- Удобная настройка параметров сети и брандмауэра маршрутизатора с использованием web браузера.
Защита доступа
- Маршрутизатор для передачи данных через общественные сети с NAT функциональностью (NAT-Traversal).
- Брандмауэр для защиты от несанкционированного доступа: динамический фильтр анализирует адреса отправителей и получателей пакетов данных (stateful packet inspection) и блоки нежелательного трафика данных (anti-spoofing).
Диагностика/ обслуживание
- Состояний устанавливаемых и существующих соединений с помощью диагностических светодиодов или web браузера.
Условия для использования UMTS маршрутизатора SCALANCE M873:
- SIM карта оператора UMTS сети с поддержкой HSDPA. Альтернативно: SIM карта оператора сети GSM с поддержкой eGPRS или GPRS.
Интеграция
Пример: дистанционное обслуживание без использования VPN туннеля
Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру, из центра управления, подключенного к Интернету. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.
Типовой вариант удаленного доступа через Интернет соединения на базе UMTS

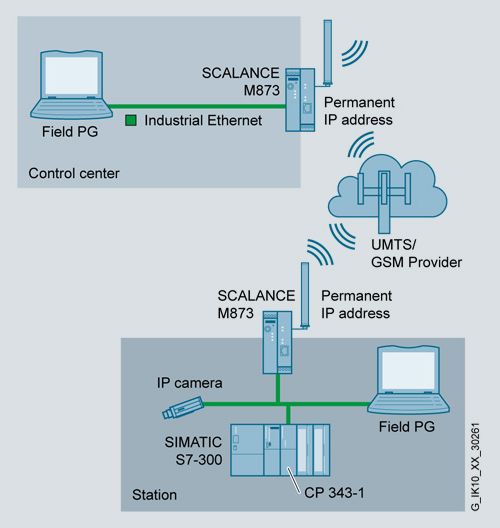

Пример: дистанционное обслуживание с использованием VPN туннеля
Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру. Позволяет использовать защищенный доступ из центра управления, подключенного к Интернету, через VPN туннель. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.
Типовой вариант защищенного удаленного доступа через Интернет соединения на базе UMTS

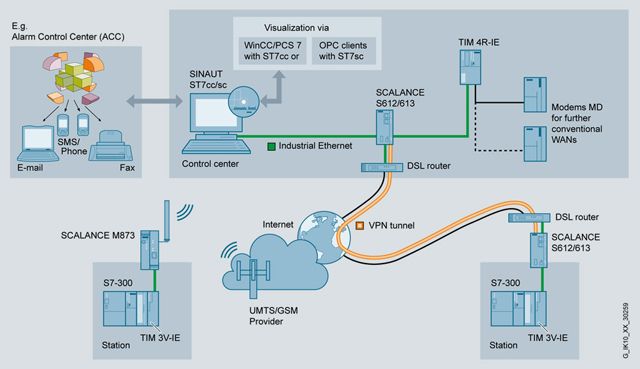

Пример для SINAUT ST7
Пример подключения станции S7-300 с модулем TIM 3V-IE и маршрутизатора SCALANCE M873 к центру управления (SINAUT ST7cc или ST7sc) через UMTS и Интернет. За модулем SCALANCE S установлен коммуникационный модуль TIM 4R-IE. Центр управления использует модуль SCALANCE S для SINAUT обмена данными со станциями, подключенными через Интернет, а также со станциями, подключенными к модулю TIM 4R-IE через две другие сети. Маршрутизацию перекрестного трафика между отдельными станциями выполняет модуль TIM 4R-IE.
Опционально программное обеспечение центра управления может быть дополнено пакетом ACC, который способен пересылать аварийные сообщения обслуживающему персоналу на факс, через электронную почту или в виде SMS..
Система телеуправления на базе SINAUT ST7 с защищенным обменом данными через IP сети
Особенности
- Низкие инвестиционные и эксплуатационные расходы на решение задач дистанционного беспроводного оперативного управления и мониторинга подключенных станций телеуправления.
- Снижение затрат на командировки и телефонные переговоры за счет дистанционного программирования и диагностики через UMTS.
- Удобная диагностика через web интерфейс.
- Короткие времена передачи, обеспечиваемые высокой скоростью обмена данными при использовании UMTS.
- Обеспечение защиты доступа с помощью встроенного брандмауэра.
- Использование существующей инфраструктуры UMTS/GSM мобильной радиосвязи.
- Простое планирование и ввода в эксплуатацию станций телеуправления без наличия специальных знаний в области радиосвязи.
- Возможность использования во всем мире благодаря поддержке:
- UMTS: 3-диапазонной технологии.
- GSM: 4-диапазонной технологии.
Необходимо учитывать наличие национальных одобрений на применение!
Технические данные
Order number
6GK5875-0AA10-1AA2
6GK5875-0AA10-1CA2
Product type designation
SCALANCE M875 UMTS ROUTER
SCALANCE M875 UMTS-ROUTER (J)
Transmission rate
Transfer rate
10 Mbit/s, 100 Mbit/s
10 Mbit/s, 100 Mbit/s
Transfer rate
● for GSM transmission
9 600 bit/s
9 600 bit/s
● for GPRS transmission with downlink maximum
85.6 kbit/s
85.6 kbit/s
● for GPRS transmission with uplink maximum
42.8 kbit/s
42.8 kbit/s
● with eGPRS transmission with downlink maximum
236.8 kbit/s
236.8 kbit/s
● with eGPRS transmission with uplink maximum
118 kbit/s
118 kbit/s
● with UMTS transmission with downlink maximum
14.4 Mbit/s
14.4 Mbit/s
● with UMTS transmission with uplink maximum
5.76 Mbit/s
5.76 Mbit/s
Interfaces
Number of electrical connections
● for internal network
2
2
● for external network
2
2
● for power supply
1
1
Type of electrical connection
● for internal network
RJ45 port (10/100 Mbit/s, TP, autocrossover)
RJ45 port (10/100 Mbit/s, TP, autocrossover)
● for external network
SMA antenna socket (50 ohms)
SMA antenna socket (50 ohms)
● for power supply
Terminal strip
Terminal strip
WAN connection
Type of mobile network is supported
GSM, UMTS
GSM, UMTS
Type of mobile wireless service is supported
GPRS, eGPRS, HSPA+
GPRS, eGPRS, HSPA+
Operating frequency for GSM transmission
850 MHz, 900 MHz, 1800 MHz, 1900 MHz
850 MHz, 900 MHz, 1800 MHz, 1900 MHz
Operating frequency with UMTS transmission
800 MHz, 850 MHz, 900 MHz, 1900 MHz, 2100 MHz
800 MHz, 850 MHz, 900 MHz, 1900 MHz, 2100 MHz
Supply voltage, current consumption, power loss
Supply voltage Rated value
24 V
24 V
Supply voltage rated value
12 ... 30
12 ... 30
Type of voltage of the supply voltage
DC
DC
Consumed current at rated supply voltage maximum
450 mA
450 mA
Power loss [W]
● typical
4 W
4 W
Permitted ambient conditions
Ambient temperature
● during operation
-40 ... +75 °C
-40 ... +75 °C
● during storage
-40 ... +85 °C
-40 ... +85 °C
Relative humidity at 25 °C during operation maximum
95 %
95 %
Protection class IP
IP20
IP20
Design, dimensions and weight
Design
compact
compact
Depth
114 mm
114 mm
Width
45 mm
45 mm
Net weight
280 g
280 g
Mounting type
● 35 mm DIN rail mounting
Yes
Yes
● S7-300 rail mounting
No
No
● S7-1500 rail mounting
No
No
● wall mounting
No
No
Product properties, functions, components general
Product function
● DynDNS client
Yes
Yes
Product functions management, configuration
Product function
● CLI
No
No
● web-based management
Yes
Yes
● MIB support
No
No
● TRAPs via email
No
No
Protocol is supported
● Telnet
No
No
● HTTP
No
No
● HTTPS
Yes
Yes
Type of configuration
Web-based management
Web-based management
Product functions Diagnosis
Product function
● Statistics Packet Size
No
No
● Statistics packet type
No
No
● Error statistics
No
No
● SysLog
Yes
Yes
● Packet Filter Log
Yes
Yes
Product functions DHCP
Product function
● DHCP client
Yes
Yes
● DHCP server - internal network
Yes
Yes
Product functions Routing
Router function
● NAT (IP masquerading)
Yes
Yes
● Port forwarding
Yes
Yes
● NAT traversal
Yes
Yes
● 1:1 NAT
Yes
Yes
● DNS cache
Yes
Yes
Product functions Security
Suitability for operation Virtual Private Network
Yes
Yes
Firewall version
Statefull Inspection
Statefull Inspection
Product function
● Password protection
Yes
Yes
● packet filter
Yes
Yes
● Broadcast/Multicast/Unicast Limiter
No
No
Product function
● broadcast blocking
No
No
● with VPN connection
IPSec
IPSec
Number of possible connections with VPN connection
10
10
Type of authentication with Virtual Private Network PSK
Yes
Yes
Protocol is supported
● IPsec tunnel and transport mode
Yes
Yes
Key length
● with IPsec DES with Virtual Private Network
56 bit
56 bit
● 1 with IPsec AES with Virtual Private Network
128 bit
128 bit
● 2 with IPsec AES with Virtual Private Network
192 bit
192 bit
● 3 with IPsec AES with Virtual Private Network
256 bit
256 bit
● with IPsec 3DES with Virtual Private Network
168 bit
168 bit
Type of Internet key exchange with Virtual Private Network
● main mode
Yes
Yes
● quick mode
Yes
Yes
Type of packet authentication with Virtual Private Network
MD5, SHA-1
MD5, SHA-1
IETF profile with Virtual Private Network X.509v3 certificate
Yes
Yes
Product functions Time
Protocol is supported
● NTP
Yes
Yes
Standards, specifications, approvals
Standard
● for safety from CSA and UL
yes
● for emitted interference
EN55022 Class A
EN55022 Class A
● for interference immunity
EN 61000-6-2
EN 61000-6-2
Certificate of suitability
EN 61000-6-2
EN 61000-6-2
● CE marking
Yes
● E1 approval
No
● E1 approval
No
● Railway application in accordance with EN 50121-3-2
Yes
● Railway application in accordance with EN 50155
Yes; no coated printed circuit boards
● railway application in accordance with EN 61373
Yes; cat. 1, cl. B
Дальнейшая информация
Для выбора компонентов промышленных беспроводных сетей можно использовать инструментарий "SIMATIC NET Selection Tool", который можно найти в Интернете по адресу:
http://www.siemens.com/snst
