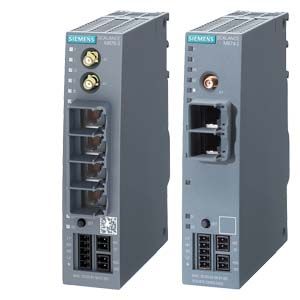

UMTS роутер SCALANCE M874

Заказные данные
(6)
Аксессуары
(26)

SCALANCE M874-3 - это маршрутизатор мобильной беспроводной сети для рентабельного и безопасного подключения подсетей Ethernet и программируемых контроллеров к мобильным сетям 3-го поколения (UMTS) с поддержкой HSPA+ (High Speed Packet Access). Он позволяет загружать данные со скоростью до 14.4 Мбит/с и передавать данные со скоростью до 5.76 Мбит/с (зависит от инфраструктуры мобильной беспроводной сети).

SCALANCE M874-2 - это маршрутизатор мобильной беспроводной сети для рентабельного и безопасного подключения подсетей Ethernet и программируемых контроллеров к мобильным сетям 2-го поколения (GSM) с поддержкой GPRS (General Packet Radio Service) и EDGE (Enhanced Data Rates for GSM Evolution).

Защита доступа к данным обеспечивается встроенным межсетевым экраном и VPN туннелями (с IPsec кодированием данных).

Область применения

Модуль SCALANCE M874 может использоваться в промышленных и полупромышленных приложениях:

Удаленное программирование и обслуживание систем автоматизации во всех регионах мира через мобильные беспроводные сети. Например, с использованием STEP 7.
Гибкий доступ к предприятию для выполнения операций обслуживания и диагностики из любых регионов мира.
Подключение стационарных и мобильных объектов для выполнения операций управления и мониторинга. Например,:
- Станций водоснабжения/ водоотведения
- Объектов нефте- и газоснабжения.
- Объектов тепловых сетей.
- Объектов распределения энергии.
- Насосных станций.
- Трансформаторных подстанций.
Мониторинг состояний во всех регионах мира. Например,
- ветряных или солнечных электростанций.
Возможность использования во всем мире, обеспечиваемая поддержкой:
- UMTS: 5-диапазонная технология.
- GSM: 4-диапазонная технология.

Замечание:

Для использования модуля необходимо наличие национальных одобрений.

Мобильный беспроводный маршрутизатор SCALANCE M874 обеспечивает встроенную поддержку функций защиты данных и защиту доступа к подключенным сетевым станциям. Он может использоваться с системой удаленного обслуживания Siemens Remote Service. Этот исчерпывающий сервис позволяет использовать удаленный доступ для выполнения мониторинга, управления и обслуживания предприятий, расположенных в любых точках мира.

Дизайн

Прочный пластиковый корпус с поддержкой следующих вариантов установки:
- на стандартную профильную шину S7-1500,
- на стандартную профильную шину S7-300;
на стандартную 35 мм профильную шину DIN;
- настенный монтаж.
Интерфейс Industrial Ethernet 2 x RJ45, 10/100 Мбит/с.
Диагностические светодиоды индикации состояния модема, состояния соединений и встроенных каналов ввода и вывода дискретных сигналов.
Кнопка настройки SET.
5-полюсный терминальный блок с контактами под винт для подключения резервированных цепей питания =24 В.
2-полюсный терминальный блок с контактами под винт для подключения цепи дискретного входа.
2-полюсный терминальный блок с контактами под винт для подключения цепи дискретного выхода.
1 гнездо SMA для подключения UMTS/GSM антенны.

Функции

Автоматическая установка и удержание интерактивных IP соединений в Интернете.
Объединение распределенных IP сетей через мобильные радиосети.
Двунаправленный IP обмен данными с центром телеуправления. Например, с ST7cc или ST7sc, WinCC или PCS 7.
Встроенный межсетевой экран с полной инспекцией пакетов данных.
Встроенное IPsec кодирование данных в VPN туннеле.
Обмен данными между станциями телеуправления (обмен данными между ведомыми устройствами) через модуль TIM сервисного центра.
Защищенный обмен данными со станциями SINAUT ST7. Может выполняться через мобильные радиосети, в которых провайдер не предоставляет динамических или фиксированных IP адресов для модема.
Автоматическая и определяемая пользователем рассылка текстовых сообщений.
Возможность сохранения параметров конфигурации в модуле C-PLUG (C-PLUG должен заказываться отдельно).

SCALANCE M874-3:

5-диапазонный UMTS с диапазонами частот 800/850/1700/1900/2100 МГц.
4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.
Автоматическое переключение мобильные радио сервисы 2-го поколения, режимы eGPRS или GPRS при отсутствии UMTS сети.
Поддержка UMTS с HSPA+ (прием: 14.4 Мбит/с, передача: 5.76 Мбит/с).

SCALANCE M874-2:

4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.

Конфигурирование

Удобное конфигурирование всех сетей и параметров межсетевого экрана с использованием Web браузера
- CLI (интерфейс командной строки) в подготовке.
- Интеграция в TIA Portal в подготовке.

Безопасность

Маршрутизатор для обмена данными через общие сети с поддержкой функций (NAT Traversal, NAPT, 1:1-NAT).
Стандартное завершение VPN центра управления через SCALANCE S.
- с использованием протокола IPsec.
- OpenVPN в подготовке.
Межсетевой экран для защиты от несанкционированного доступа; динамический фильтр проверяет адреса отправителей и получателей пакетов данных (полная инспекция).

Диагностика/ обслуживание

Отображение состояния соединений с помощью светодиодов на фронтальной панели модема.

Необходимые условия для использования SCALANCE M874

SIM карта оператора мобильной сети с поддержкой UMTS или, альтернативно, SIM карта оператора мобильной беспроводной сети с поддержкой GSM.

Интеграция

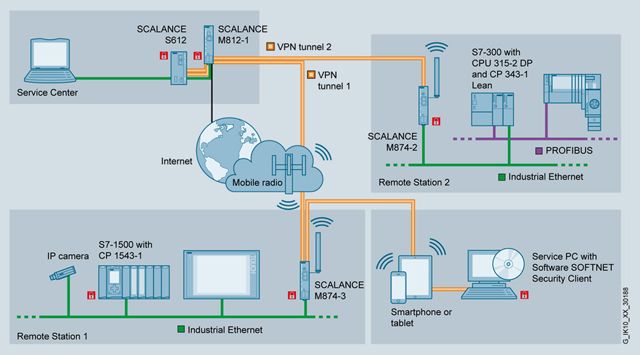

Пример: использование SCALANCE M874 для дистанционного обслуживания через VPN туннель

Классические приложения для дистанционного программирования, настройки параметров и диагностики, а также мониторинга удаленных машин и установок могут использовать защищенные VPN соединения с сервисным центром через Интернет. Обеспечение доступа к любым приборам со своим IP адресом, в том числе и к программируемым контроллерам, подключенным к SCALANCE M874 по локальной сети.

Хорошая пропускная способность позволяет использовать мультимедиа приложения. Например, видео.

Типовой вариант удаленного доступа через Интернет на базе UMTS

Пример: SINAUT ST7 с SCALANCE M874

Приведенный ниже рисунок иллюстрирует возможный вариант подключения станции S7-300 с модулем TIM 3V-IE и SCALANCE M875 к центру управления (SINAUT ST7cc или ST7sc) через UMTS и Интернет. За модулем SCALANCE S установлен модуль TIM 4R-IE. Этот модуль позволяет центру управления выполнять SINAUT обмен данными со станциями, подключенными через Интернет, а также со станциями, подключенными к модулю TIM 4R-IE через две другие сети. Перекрестный обмен данными между станциями различных сетей выполняется через модуль TIM 4R-IE.

При необходимости программное обеспечение центра управления может дополняться пакетом ACC (alarm control center). Этот пакет позволяет выполнять передачу аварийных сообщений обслуживающему персоналу в виде, на факс или по e-mail.

Защищенное телеуправление на базе SINAUT ST7 через IP сети

Защищенный обмен данными с компонентами SIMATIC NET через VPN

Защищенный обмен данными через VPN между SCALANCE M875, SCALANCE S623 и компонентами с встроенными функциями обеспечения защиты данных

Особенности

Надежная защита данных с помощью межсетевого экрана (полная инспекция пакетов данных) и VPN соединений (IP-Sec) как встроенный компонент концепции обеспечения промышленной безопасности.
Низкий уровень инвестиций и затрат на эксплуатацию для решения задач оперативного управления и мониторинга с удаленного центра управления.
Снижение затрат на командировочные расходы и содержание персонала за счет дистанционного программирования и диагностики через мобильные беспроводные сети.
Корпус формата модулей программируемого контроллера S7-1500 / станции ET200MP.
Широкий спектр применений, обеспечиваемый поддержкой широкого диапазона частот, высокой производительностью и скоростью обмена данными.
Использование мобильных беспроводных сервисов 2-го и 3-го поколения в зависимости от требований приложения.
Использование во всех регионах мира.

Технические данные

Заказной номер	6GK5 874-2AA00-2AA2	6GK5 874-3AA00-2AA2
Тип продукта	SCALANCE M874-2 2.5G	SCALANCE M874-3 3G
Скорость обмена данными	-	-
1 для Industrial Ethernet	10 Мбит/с	10 Мбит/с
2 для Industrial Ethernet	100 Мбит/с	100 Мбит/с
для GSM	-	-
для GPRS:
в режиме загрузки данных	85.6 кбит/с	85.6 кбит/с
в режиме выгрузки данных	42.8 кбит/с	42.8 кбит/с
для eGPRS:
в режиме загрузки данных	236.8 кбит/с	236.8 кбит/с
в режиме выгрузки данных	118 кбит/с	118 кбит/с
Интерфейсы	-	-
Количество электрических соединителей:
для подключения к внутренней сети	2	2
для подключения к внешней сети	1	1
для подключения цепи питания	2	2
Конструкция электрических соединителей:
для подключения к внутренней сети	Гнездо RJ45 (10/100 Мбит/с, TP, автоматическая кроссировка)	Гнездо RJ45 (10/100 Мбит/с, TP, автоматическая кроссировка)
для подключения к внешней сети	Гнездо SMA для подключения антенны (50 Ом)	Гнездо SMA для подключения антенны (50 Ом)
Сигнальные входы/ выходы	-	-
для ввода дискретных сигналов	1	1
для вывода дискретных сигналов	1	1
для ввода дискретных сигналов	Терминальный блок	Терминальный блок
для вывода дискретных сигналов	Терминальный блок	Терминальный блок
Подключение к WAN	-	-
Поддержка GSM	Есть	Есть
Поддержка:
GPRS	Есть	Есть
eGPRS	Есть	Есть
Частоты для GSM связи:
850 МГц	Есть	Есть
900 МГц	Есть	Есть
1800 МГц	Есть	Есть
1900 МГц	Есть	Есть
Количество электрических соединителей
Конструкция электрических соединителей
Цепь питания	-	-
Род тока цепи питания	Постоянный	Постоянный
Номинальное напряжение питания	=24 В	=24 В
Напряжение питания:
минимальное значение	=12 В	=12 В
максимальное значение	=28.8 В	=28.8 В
Потребляемый ток, не более	-	-
Потери активной мощности, типовое значение	-	-
Условия эксплуатации, хранения и транспортировки	-	-
Диапазон температур:
во время работы	-20 … +60 °C	-20 … +60 °C
во время хранения и транспортировки	-40 … +85 °C	-40 … +85 °C
Относительная влажность во время работы при температуре 25 °C, не более	95 %	95 %
Степень защиты корпуса	IP20	IP20
Конструкция	-	-
Корпус	Компактный	Компактный
Глубина	127 мм	127 мм
Высота	147 мм	147 мм
Ширина	35 мм	35 мм
Масса без упаковки	-	-
Установка на 35 мм профильную шину DIN	Есть	Есть
Варианты установки	-	-
Основные свойства и функции	-	-
Функции:
DynDNS клиент	Есть	Есть
no-ip.com клиент	Есть	Есть
Функции управления и конфигурирования	-	-
Функции:
интерфейс командной строки CLI	Нет	Нет
web-управление	Есть	Есть
Поддерживаемые протоколы:
Telnet	Нет	Нет
HTTP	Есть	Есть
HTTPS	Есть	Есть
Конфигурирование	Через Web-интерфейс	Через Web-интерфейс
Диагностика	-	-
Функции:
статистика по размерам пакетов	Нет	Нет
статистика по типам пакетов	Нет	Нет
статистика по ошибкам	Нет	Нет
SysLog	Есть	Есть
журнал фильтрации пакетов	Есть	Есть
DHCP	-	-
Функции:
DHCP клиент	Есть	Есть
DHCP сервер для внутренней сети	Есть	Есть
Маршрутизация	-	-
Функции:
NAT (IP masquerading)	Есть	Есть
перенаправление портов	Есть	Есть
NAT передача	Есть	Есть
1:1 NAT	Есть	Есть
DNS кэш	Есть	Есть
Защита доступа	-	-
Встроенный межсетевой экран	С полной инспекцией пакетов данных	С полной инспекцией пакетов данных
Функции:
парольная защита	Есть	Есть
фильтрация пакетов данных	Есть	Есть
ограничитель широковещательных/ многоадресных/ одноадресных сообщений	Нет	Нет
блокировка широковещательных сообщений	Нет	Нет
Поддержка VPN	Есть	Есть
Функции в VPN соединении	T	T
Количество VPN соединений	10	10
Количество станций внутренней сети с поддержкой VPN соединений, не более	-	-
PSK аутентификация в VPN	Есть	Есть
Поддержка IPsec туннеля и транспортного режима	Есть	Есть
Длина ключа в VPN:
c IPsec DES	56 бит	56 бит
1 с IPsec AES	128 бит	128 бит
2 с IPsec AES	192 бита	192 бита
3 с IPsec AES	256 бит	256 бит
Обмен внутренними ключами в основном режиме VPN	Есть	Есть
Длина ключа с IPsec 3DES в VPN	168 бит	168 бит
Обмен внутренними ключами в быстром режиме VPN	Есть	Есть
Типы аутентификации пакетов в VPN	MD5, SHA-1	MD5, SHA-1
IETF профиль в VPN X.509v3 certificate	Есть	Есть
Синхронизация времени	-	-
Поддерживаемые протоколы:
NTP	Есть	Есть
SNTP	Есть	Есть
Стандарты, одобрения, сертификаты	-	-
Стандарты:
электромагнитной совместимости	-	-
электромагнитной совместимости по FM	-	-
для использования в опасных зонах	-	-
безопасности по CSA и UL	-	-
для использования в опасных зонах по CSA и UL	-	-
по уровню генерируемых помех	-	-
по стойкости к воздействию помех	-	-
Сертификаты соответствия:	-	-
марка CE	Есть	Есть
C-Tick	-	-
E1 одобрение	-	-
e1 одобрение	-	-
для использования в установках железнодорожного транспорта по EN 50155	Нет	Нет

Дальнейшая информация

Более полную информацию о защите данных можно найти в Интернете по ссылке:
www.siemens.de/industrialsecurity

Для выбора компонентов систем промышленной беспроводной связи можно использовать конфигуратор SIMATIC NET Selection Tool:
http://www.siemens.de/snst
