CP 343-1 Advanced

Заказные данные
(1)
Аксессуары
(30)

Коммуникационный процессор для подключения SIMATIC S7-300/ SINUMERIK 840D powerline к Industrial Ethernet и PROFINET:
- комбинированный режим работы с одновременной поддержкой транспортных протоколов ISO, TCP и UDP;
- настраиваемый набор функций контроля активности соединений.
Два независимых коммуникационных интерфейса:
- интерфейс гигабитного Ethernet: гнездо RJ45, 10/ 100/ 1000 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемого кабеля;
- интерфейс PROFINET: два гнезда RJ45, 10/ 100 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей, встроенный 2-канальный коммутатор Industrial Ethernet реального масштаба времени с поддержкой режимов RT и IRT.
Коммуникационные функции для обоих интерфейсов:
- открытый обмен данными через Industrial Ethernet на основе транспортных протоколов ISO, TCP и UDP с поддержкой широковещетельных сообщений на основе UDP и роутинга между обоими интерфейсами;
- PG/OP функции связи с поддержкой процедур S7 роутинга;
- S7 функции связи (клиент, сервер, мультиплексирование) с поддержкой роутинга между обоими интерфейсами;
- IT коммуникации:
  HTTP функции связи с поддержкой доступа к данным с помощью Web браузера,
  функции FTP клиента с программно-управляемым обменом данными,
  доступ к блокам данных через FTP сервер,
  управление данными собственной файловой системы через FTP, E-mail
Коммуникационные функции интерфейса PROFINET:
- контроллер или прибор ввода-вывода PROFINET IO с поддержкой режимов RT и IRT, параллельная поддержка функций IRT контроллера и RT прибора или RT контроллера и IRT прибора;
- PROFINET CBA;
- установка IP адресов через DHCP с использованием инструментальных средств компьютера или из программы пользователя.
Конфигурирование с помощью NCM S7 для Industrial Ethernet, встроенного в STEP 7.
Защита доступа с помощью конфигурируемого списка разрешенных IP адресов.
Сохранение параметров настройки и файловой системы IT функций в съемном модуле памяти C-PLUG, обеспечение возможности замены коммуникационного процессора без повторного конфигурирования системы связи.
Расширенные диагностические функции для всех модулей в монтажной стойке.
Интеграция в системы управления сетью на основе SNMP MIB-II.

Область применения

CP 343-1 Advanced используется для подключения систем автоматизации S7-300 к сетям Ethernet и PROFINET. Он оснащен встроенным микропроцессором, обеспечивает автономное управление обменом данными через PROFINET, Ethernet, Internet и Intranet, разгружает центральный процессор от обслуживания коммуникационных задач.

С помощью CP 343-1 Advanced может выполняться обмен данными между S7-300 и:

компьютерами/ программаторами;
приборами и системами человеко-машинного интерфейса;
другими системами автоматизации SIMATIC S7/ WinAC;
программируемыми контроллерами SIMATIC S5;
контроллерами или приборами ввода-вывода PROFINET IO;
технологическими компонентами PROFINET CBA;
сетевыми станциями, поддерживающими IT технологии.

Управление файловой системой CP 343-1 Advanced выполняет центральный процессор контроллера. Файловая система CP 343-1 Advanced используется для накопления данных, хранения HTML страниц и JAVA-Applets. Кроме того, файловая система позволяет сохранять текстовую информацию, выводимую по запросу на HTML страницу. Например, технические описания, тексты подсказок оператору и т.д.

Дизайн

CP 343-1 Advanced характеризуется следующими показателями:

Прочный пластиковый корпус шириной 80 мм:
- светодиоды индикации состояний и наличия ошибок;
- гнездо RJ45 для подключения к Industrial Ethernet;
- два гнезда RJ45 для подключения к PROFINET;
- 2-полюсный съемный терминальный блок для подключения цепи питания напряжением =24 В.
CP 343-1 монтируется на стандартную профильную шину S7-300 и подключается к внутренней шине контроллера через включенный в комплект поставки шинный соединитель.
Работа с естественным охлаждением без использования буферной батареи.
Установка на любое посадочное место базового блока или стоек расширения, подключенных к базовому блоку через интерфейсные модули IM 360/ 361.
Замена модуля без повторного конфигурирования системы связи.
C-PLUG (модуль конфигурации) включается в комплект поставки как сменный носитель (может работать без C-PLUG). Слот для установки модуля C-PLUG расположен на тыльной части корпуса коммуникационного процессора.

Функции

СР 343-1 Advanced оснащен встроенным микропроцессором и обеспечивает независимое управление обменом данными чере свои коммуникационные интерфейсы. Он поставляется с предварительно установленным MAC адресом, что позволяет производить его включение в работу непосредственно через сеть.

Для мониторинга соединений CP 343-1 Advanced позволяет выполнять настройку времени контроля активности TCP соединений со всеми активными и пассивными партнерами по связи.

Для синхронизации часов центрального процессора с точностью ±1 с CP 343-1 Advanced способен использовать протокол NTP или процедуры SIMATIC.

При работе в комбинированном режиме коммуникационный процессор обеспечивает одновременную поддержку нескольких транспортных протоколов и перечисленных ниже коммуникационных функций:

PG/OP функции связи

PG/OP коммуникации позволяют выполнять дистанционное программирование всех S7 станций, подключенных к сети.

S7 роутинг;
обеспечивает поддержку межсетевого обмена данными и позволяет выполнять дистанционное программирование и диагностику всех станций S7 во всех связанных с Ethernet и PROFINET сетях.

Для организации обмена данными между S7-300 (сервер и клиент) и программируемыми контроллерами S7-200/ S7-300/ S7-400/ WinAC, приборами и системами человеко-машинного интерфейса, а также с компьютерами (CP1613 A2/ CP 1623 с S7-1613 или SOFTNET-S7).

Открытый обмен данными через Industrial Ethernet

Базируется на использовании 4-го транспортного уровня передачи данных с использованием функций SEND/ RECEIVE. Позволяет передавать по одному запросу до 8 Кбайт данных. Для обмена данными могут использоваться:

транспортные соединения ISO;
транспортные соединения TCP:
- с поддержкой процедур RFC 1006 или
- без поддержки процедур RFC 1006;
транспортные соединения UDP:
- с поддержкой широковещательных сообщений.

Открытый обмен данными находит применение для организации связи между S7-300 и программируемыми контроллерами SIMATIC S5/ S7-300/ S7-400/ WinAC, а также компьютерами.

Необходимые функциональные включены в комплект поставки NCM S7 для Industrial Ethernet. Для управления обменом данными эти блоки должны быть включены в S7 программу пользователя.

Поддержка функций FETCH/WRITE позволяет осуществлять прямой доступ к данным центрального процессора SIMATICS5 (например, через СР1430). Это позволяет продолжать эксплуатацию существующих систем человеко-машинного интерфейса.

Открытый обмен данными через конфигурируемые цепи Industrial Ethernet на основе транспортного протокола UDP позволяет выполнять прием и передачу широковещательных сообщений.

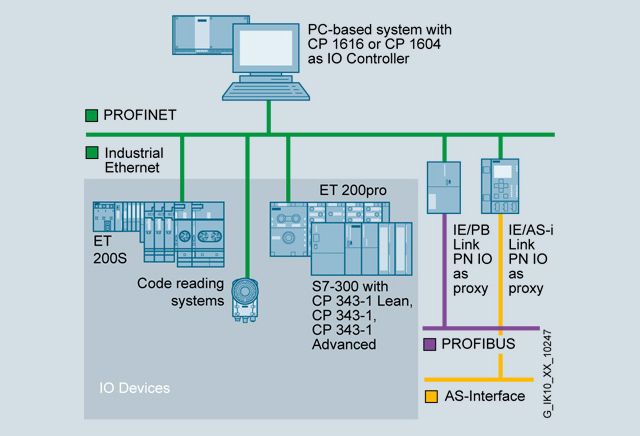

Связь через PROFINET

В зависимости от вариантов настройки CP 343-1 Advanced способен выполнять функции контроллера или прибора ввода-вывода PROFINET IO, использоваться для обмена данными в системах PROFINET CBA.

Контроллер ввода-вывода PROFINET IO
обслуживание системы распределенного ввода-вывода на основе PROFINET с поддержкой обмена данными с приборами ввода-вывода в режиме RT (реальный масштаб времени) или IRT (реальный масштаб времени с тактовой синхронизацией).
Прибор ввода-вывода PROFINET IO
обмен данными с контроллером ввода-вывода PROFINET IO в режиме RT или IRT.
PROFINET CBA
обмен данными между технологическими модулями систем PROFINET CBA. Находит преимущественное применение в приложениях, не критичных к времени передачи данных. Позволяет выполнять обмен данными в реальном масштабе времени. Использует синхронные и асинхронные варианты обмена данными.

IT Функции

IP роутинг
поддержка обмена данными между двумя встроенными интерфейсами на основе конфигурируемого списка IP адресов.
Web сервер
30 Мбайт для хранения файловой системы и формирования HTML страниц, просматриваемых с помощью стандартного Web браузера.
Стандартные диагностические страницы
для быстрой диагностики контроллера без использования дополнительных инструментальных средств.
Электронная почта
поддержка функций e-mail клиента, отправка авторизованных электронных сообщений непосредственно из программы пользователя. В сообщения могут включаться значения S7 переменных.
Обмен данными через FTP
открытый протокол обмена файлами, поддерживаемый большинством существующих операционных систем.
RAM емкостью 30 Мбайт
для промежуточного хранения динамически изменяющихся данных.

Диагностика

Для диагностики коммуникационного процессора CP 343-1 Advanced могут использоваться инструментальные средства STEP 7 или обычный Web браузер. Набор поддерживаемых диагностических функций позволяет:

получать информацию о текущих состояниях коммуникационного процессора;
выполнять диагностику подчиненных приборов ввода-вывода PROFINET IO;
выполнять широкий набор диагностических и статистических функций;
выполнять диагностику соединений;
получать статистические данные о работе LAN;
производить считывание содержимого буфера диагностических сообщений;
выполнять Web диагностику с поддержкой ограниченного набора функций.

Диагностика во время работы:

считывание состояний коммуникационных соединений с помощью функционального блока;
использование SNMP для считывания объектов MIB-2 для диагностики и управления сетью;
Web диагностика с получением доступа ко всей диагностической информации, содержимому буфера диагностических сообщений центрального и коммуникационного процессора с отображением информации в текстовом формате.

Безопасность

Путем заполнения списка разрешенных IP адресов можно определить перечень компьютеров и систем автоматизации, имеющих право получать доступ к коммуникационному процессору. Web страницы защищаются паролем.

Конфигурирование

Для конфигурирования СР343-1 Advanced необходим NCM S7 для Industrial Ethernet пакета STEP7 от V5.4 и выше.

Функциональные блоки поддержки открытого обмена данными через Industrial Ethernet, а также функций S7 клиента включены в комплект поставки NCM S7 для Industrial Ethernet или могут быть загружены из Интернета.

Для конфигурирования систем связи PROFINET CBA дополнительно необходимы инструментальные средства проектирования SIMATIC iMAP от V3.0 SP1 и выше.

Параметры настройки, заданные в STEP7, сохраняются в памяти центрального процессора. Это обстоятельство необходимо учитывать при выборе емкости микрокарты центрального процессора. Параметры настройки, заданные в iMAP, HTML страницы пользователя и файловая система Web сервера сохраняются в модуле памяти C-PLUG. Указанные обстоятельства позволяют выполнять замену коммуникационного процессора без повторного конфигурирования системы связи.

HTML страницы разрабатываются с использованием стандартных редакторов и загружаются в модуль через FTP. Включенные в комплект поставки JAVA-Applets позволяют создавать простые приложения для HTML страниц, которые способны получать доступ к S7 переменным.

Для разработки более сложных HTML страниц допускается применение инструментальных средств JAVA и JAVA библиотеки, облегчающей получение доступа к S7 переменным.

Интеграция

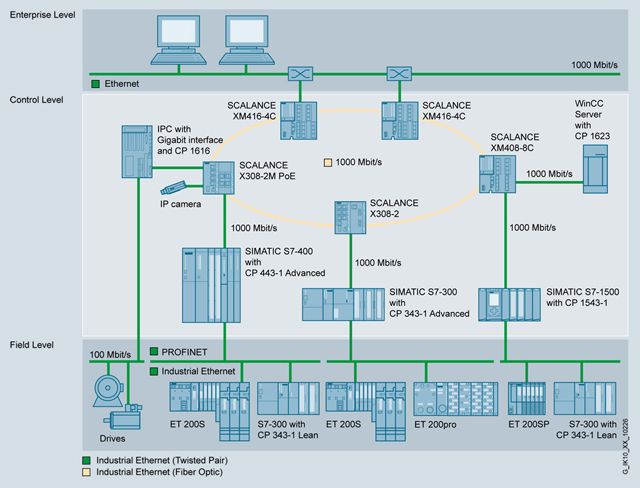

Подключение к сети более высокого уровня

Подключение к сети более высокого уровня и системам компьютерного управления

Подключение к гигабитной сети Ethernet

Особенности

Одновременное подключение к двум независимым сетям с поддержкой роутинга между двумя встроенными интерфейсами.
Повышение надежности функционирования системы связи за счет поддержки протокола MRP и процедур автоматического реконфигурирования сети.
Защита инвестиций в существующие системы на основе открытого обмена данными через Industrial Ethernet.
Оптимальная поддержка процедур обслуживания, поиска и локализации неисправностей:
- Web диагностика;
- использование IT инструментов управления сетью (SNMP);
- дистанционное программирование через TCP/IP WAN или через телефонные линии (напримерЮ через ISDN);
- сохранение параметров настройки и данных в съемном модуле памяти C-PLUG, замена коммуникационного процессора без повторного конфигурирования системы связи.
Рентабельные решения по обеспечению доступа к данным контроллера с помощью стандартного Web браузера. Снижение затрат на программное обеспечение на стороне станции-клиента.
Защита данных:
- защита от несанкционированного доступа на основе конфигурируемого списка разрешенных IP адресов без изменения паролей,
- использование парольной защиты для Web приложений.
Событийно управляемая рассылка сообщений по каналам электронной почты с поддержкой функций идентификации.
Безопасность;
защита без изменения паролей с использованием списка IP адресов различных приборов;
защита паролем для Web приложений
Синхронизация времени в масштабах предприятия на основе процедур NTP или SIMATIC.
Поддержка широковещательных сообщений на основе UDP.
Выполнение функций контроллера или прибора ввода-вывода PROFINET IO с поддержкой режимов RT и IRT.
Работа в составе систем PROFINET CBA.
Использование универсального протокола FTP для обмена данными с компьютерами, оснащенными различными операционными системами.
Использование файловой системы для накопления S7-, статистических и других данных. Сохранение этой информации в съемном модуле памяти C-PLUG.
Установка собственных IP параметров серии машин без использования STEP 7.

Технические данные

Заказной номер	6GK7 343-1GX31-0XE0
Тип модуля	CP 343-1 Advanced
Скорость обмена данными
Скорость обмена данными:
через интерфейс 1	10 … 1 000 Мбит/с
через интерфейс 2	10 … 100 Мбит/с
Интерфейсы
Количество электрических соединителей:
интерфейса 1 в соответствии с Industrial Ethernet	1
интерфейса 2 в соответствии с Industrial Ethernet	2
подключения цепи питания	1
Конструкция электрических соединителей:
интерфейса 1 в соответствии с Industrial Ethernet	Порт RJ45 (гнездо)
интерфейса 2 в соответствии с Industrial Ethernet	Порты RJ45 (гнезда)
подключения цепи питания
Слот для установки модуля C-PLUG	Есть
Цепь питания
Род тока цепи питания	Постоянный
Напряжение питания:
через внутреннюю шину	=5 В
внешнее	=24 В
Допустимое отклонение напряжения вверх от =24 В	20 %
Допустимое отклонение напряжения вниз от =24 В	15 %
Потребляемый ток:
из цепи питания =5 В, типовое значение	0.14 A
из цепи питания =24 В:
типовое значение	0.48 A
максимальное значение	0.62 A
Потери активной мощности	14.7 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы при вертикальной установке	0 … 40 °C
во время работы при горизонтальной установке	0 … 60 °C
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
комментарий	-
Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более	95 %
Степень защиты корпуса	IP20
Конструкция
Формат модуля	Компактный модуль S7-300
Ширина корпуса	80 мм
Высота корпуса	125 мм
Глубина корпуса	120 мм
Масса без упаковки	0.8 кг
Аппаратная конфигурация
Количество модулей:
на один центральный процессор, не более	-
замечание	-
Производительность
Открытый обмен данными
Количество соединений при использовании блоков SEND/RECEIVE, не более	16
Объем данных пользователя, не более:
на ISO соединение с использованием блоков SEND/RECEIVE	8 кбайт
на ISO on TCP соединение с использованием блоков SEND/RECEIVE	8 кбайт
на TCP соединение с использованием блоков SEND/RECEIVE	8 кбайт
на UDP соединение с использованием блоков SEND/RECEIVE	2 кбайт
Количество станций с поддержкой широковещательных сообщений	16
S7 функции связи
Количество S7 соединений:
максимальное	16
для PG функций связи	-
для PG/OP функций связи	-
замечание	-
Одновременная поддержка нескольких протоколов
Количество активных соединений, не более	48
IT функции связи
Количество соединений, не более:
в режиме FTP клиента	10
в режиме сервера:
в режиме FTP сервера	2
в режиме HTTP сервера	4
в режиме e-mail клиента	1
Общий объем полезных данных на e-mail сообщение, не более	8 кбайт
Емкость памяти пользователя:
во flash памяти файловой системы	28 Мбайт
в RAM	30 Мбайт
Количество циклов перезаписи flash памяти	100 000
Контроллер PROFINET IO
Общее количество подключаемых приборов ввода-вывода PROFINET IO	128
Общее количество подключаемых приборов ввода-вывода PROFINET IO с поддержкой обмена данными в режиме IRT	128
Количество внешних линий PROFINET IO на монтажную стойку	1
Объем полезных данных, не более:
для входных переменных контроллера PROFINET IO	4 кбайт
для выходных переменных контроллера PROFINET IO	4 кбайт
для входных переменных прибора ввода-вывода PROFINET IO	1 433 байт
для выходных переменных прибора ввода-вывода PROFINET IO	1 433 байт
для входных переменных модуля прибора ввода-вывода PROFINET IO	240 байт
для выходных переменных модуля прибора ввода-вывода PROFINET IO	240 байт
Прибор ввода-вывода PROFINET IO
Поддержка функций прибора ввода-вывода PROFINET IO	Есть
Объем полезных данных, не более:
для входных переменных прибора ввода-вывода PROFINET IO	1 024 байт
для выходных переменных прибора ввода-вывода PROFINET IO	1 024 байт
для входных переменных каждого модуля прибора ввода-вывода PROFINET IO	240 байт
для выходных переменных каждого модуля прибора ввода-вывода PROFINET IO	240 байт
для консистентных данных каждого модуля	240 байт
Количество модулей на прибор ввода-вывода PROFINET IO	32
PROFINET CBA
Количество соединений с удаленными партнерами PROFINET CBA	64
Общее количество соединений в PROFINET CBA	1 000
Объем полезных данных, не более:
для дискретных входов PROFINET CBA	8 192 байт
для дискретных выходов PROFINET CBA	8 192 байт
для массивов и типов данных, не более:
при асинхронном обмене данными в PROFINET CBA	8 192 байт
при циклическом обмене данными PROFINET CBA	250 байт
для локальных соединений в PROFINET CBA	2 400 байт
Производительность при асинхронном обмене данными через удаленные соединения PROFINET CBA
Время обновления данных	0.1 с
Количество удаленных соединений для входных переменных PROFINET CBA, не более	128
Количество удаленных соединений для выходных переменных PROFINET CBA, не более	128
Объем полезных данных на удаленные соединения:
для входных переменных PROFINET CBA	8 кбайт
для выходных переменных PROFINET CBA	8 кбайт
Производительность при циклическом обмене данными через удаленные соединения PROFINET CBA
Время обновления данных	8 мс
Количество удаленных соединений для входных переменных PROFINET CBA, не более	200
Количество удаленных соединений для выходных переменных PROFINET CBA, не более	200
Объем полезных данных на удаленные соединения:
для входных переменных PROFINET CBA	2 000 байт
для выходных переменных PROFINET CBA	2 000 байт
Производительность при асинхронном обмене HMI переменными в PROFINET CBA
Количество станций для регистрации HMI переменных	3
Время обновления HMI переменных	500 мс
Количество HMI переменных, не более	200
Объем данных на все HMI переменные	8 кбайт
Производительность для внутренних соединений в приборах PROFINET IO
Количество внутренних соединений в приборах PROFINET CBA, не более	256
Объем данных на все внутренние соединения, не более	2 400 байт
Соединения PROFINET CBA с константами
Количество соединений с константами, не более	200
Объем данных на все соединения с константами, не более	4 096 байт
Функции PROFIBUS proxy
Функции PROFINET CBA PROFIBUS proxy	Нет
Функции конфигурирования и конфигурирования
Поддержка объектов MIB	Есть
Поддерживаемые протоколы:
SNMP v1	Есть
DCP	Есть
LLDP	Есть
Программное обеспечение конфигурирования:
необходимое
для PROFINET CBA	SIMATIC iMap от V3.0 SP4 и выше
Данные идентификации и обслуживания:
I&M0 - информация о приборе	Есть
I&M1 – заводской идентификатор/ местоположение	Есть
Диагностика
Web диагностика	Есть
Коммутатор IE
Встроенный коммутатор IE:	Есть
Функции:
управляемый коммутатор	Нет
обмен данными через PROFINET IO в режиме IRT	Есть
конфигурирование в среде STEP 7	Есть
Резервирование
Функции:
кольцевое резервирование	Есть
менеджер резервирования	Есть
поддержка протокола MRP (Media Redundancy Protocol)	Есть
Защита данных
Встроенный межсетевой экран	С полной инспекцией пакетов данных
Обмен данными через VPN соединения	IPSec
Типы алгоритмов кодирования в VPN соединениях	AES-256, AES-192, AES-128, 3DES-168, DES-56
Типы процедур аутентификации в VPN соединениях	Предварительный ключ (PSK), X.509v3
Типы алгоритмов хэширования в VPN соединениях	MD5, SHA-1
Количество VPN соединений, не более	32
Функции:
парольный доступ к Web приложениям	Есть
конфигурируемый список разрешенных IP адресов для доспупа к данным	Есть
конфигурируемый список разрешенных IP адресов для маршрутизации	Есть
отключение неиспользуемых сервисов	Есть
блокировка обмена данными через физические порты	Есть
журнал регистрации попыток несанкционированного доступа	Нет
Синхронизация времени
Функции:
поддержка SICLOCK	Есть
передача сигналов точного времени	Есть
Поддержка протокола NTP	Есть

Дальнейшая информация

Более полную информацию можно найти в Интернете по адресу:
http://webservices.siemens.com/medaps/webeditor/www.siemens.de/industrialsecurity
