SIMOTION easyProject Генератор проектов

• Информационные материалы

  Информационные материалы

  С использованием генератора проетов SIMOTION easyProject вы можете увеличить эффективность в разработке и вводе в эксплуатацию ваших машин.

  SIMOTION easyProject поставляется бесплатно на DVD SIMOTION Utilities & Applications при заказе ПО SIMOTION SCOUT.

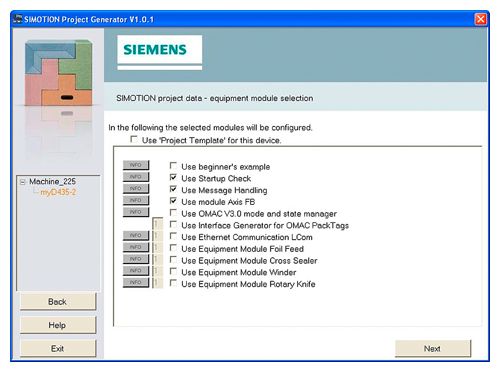

  В последние годы разнообразные приложения были реализованы в различных секторах с использованием системы управления движением SIMOTION, а также различные основные, технологические модули были разработаны и оптимизированы для этой цели. Эти хорошо зарекомендовавшие себя программные модули, которые стали квази стандартными и теперь могут быть интегрированы в новый или существующий инженерный проект чрезвычайно просто с генератором проектов. Сначала выбираются компоненты SIMOTION, а затем необходимые модули в простых экранах выбора. Их интегральные или предопределенные функции затем настраиваются кликом мыши, и, наконец, проект в целом генерируется. Это экономит много времени на программирование, и в то же время создает предпосылки для унификацированной и, следовательно, стандартизированной структуры проекта.

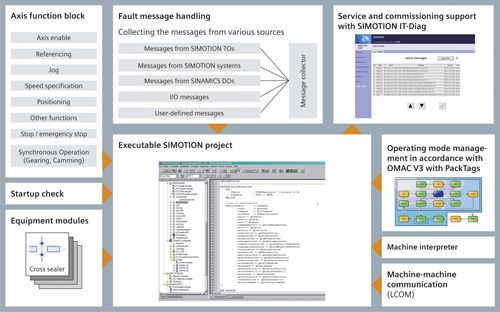

  Базовые функции, которые могут быть использованы практически в каждом приложении с SIMOTION и которые доступны в генераторе проектов:

  • Message handling:
    Централизованная обработка сообщений для всех компонентов, включающая архивирование и отображение на системе визуализации (HMI)
  • Startup check:
    Проверка при загрузке всех подключенных компонентов (предоставляет информацию о состоянии сконфигурированных устройств, подключенных к различным полевых шин или внутренних соединений)
  • OMAC:
    Режим управления
  • Ethernet communication:
    Подключение машина-машина по Ethernet TCP/IP
  • Axis function block:
    Простое включение базовых функций управления движением (таких как синхронизация кулачков) благодаря общим функциональным блокам оси
  • Interpreter:
    Последовательный интерпретатор для простой конфигурации перемещения с использованием таблиц

  Эти базовые функции избавляют от большей части программирования и настройки, которые необходимо осуществлять.



  Автоматическая генерация проекта

  Когда проект будет создан, все необходимые технологические объекты (ТО) создаются и связываются, библиотеки и программные модули (только выбранные в настоящее время модули) автоматически связываются с проектом и программам присваиваются соответствующие уровни выполнения. В итоге вы получаете шаблонный проект без единой строчки программирования. Вы можете полностью сосредоточиться на специальных функциях вашей машины (последовательность, сигнальные соединения, специальные функции и т.д.)

  SIMOTION easyProject также сконструирован таким образом, что он может интегрировать свои блоки в общий процесс.

  Единая структура также создает проект таким образом, что его чрезвычайно легко обслуживать. Созданные программные модули могут быть отредактированы и изменены пользователем. Если стандартные модули проекта были изменены централизованно или если новые стандартные модули должны быть связаны с проектом, это может быть сделано просто если снова запустить генератор проектов.



  Диагностика по сети

  Генератор проектов также создает специальные веб-страницы для отдельных модулей. Они могут быть загружены в контроллер SIMOTION, если требуется, чтобы предоставить дополнительные индивидуальные диагностические функции, которые предусмотрены для каждого устройства с помощью встроенного веб-сервера и стандартных диагностических страниц SIMOTION IT. Это означает, что ввод в эксплуатацию или сервисные задачи также могут быть выполнены с использованием стандартного веб-браузера - без инженерной системы. Тип подключения к контроллеру не имеет никакого значения - через сетевой кабель или через защищенное соединение через Интернет (например, через VPN туннель).

  Стандартные блоки – два примера:

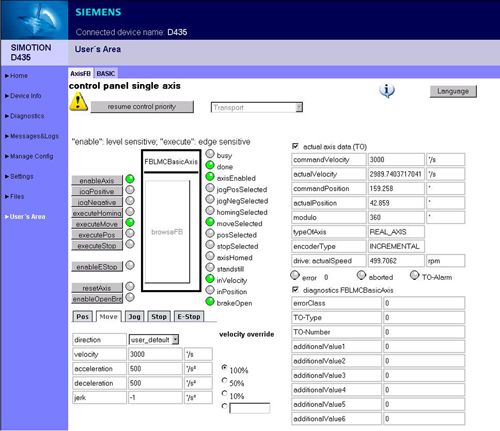

  1. Блок функций оси:
  Стандартный функциональный блок оси охватывает широкий спектр требований, касающихся использования технологических объектов оси, и упрощает программирование, ввод в эксплуатацию и диагностику каждого объекта оси из общего интерфейса. Интегрированная HTML панель управления позволяет легко диагностировать оси - без HMI или инженерной системы.



  2. Обработка сообщений
  Основные задачи базового модуля "Обработка сообщений" включают в себя хронологическое архивирование системы, ТО, приводов, систем ввода-вывода и пользовательских сообщений - и их отображения с помощью веб-браузера.

  Специальные диагностические страницы предоставляют огромное преимущество во время первого ввода в эксплуатацию, но особенно в случае неисправности или при обслуживании, так как состояние неисправности может быть диагностировано без необходимости технической системы, что сокращает время к минимуму.

  Функции модульности машин

  Генератор проектов также поддерживает функций модульности машины в соответствии со спецификацией международного стандарта ISA-88. Модульная структура точно определена в ISA-88. Это обеспечивает простую и универсальную структуру для машин. Основные, технологические и программные модули сочетаются для реализации модульности машин, использующих функциональные блоки. Вы можете найти подробную информацию об этом в главе Отраслевые решения.
