  Система управления движением SIMOTION предоставляет в распоряжение множество запрограммированных функций, которые Вы можете параметрировать и использовать в своей программе для Вашего применения. Для этого требуется высокоэффективные инструменты, которые обеспечивают оптимальную поддержку и простоту использования на всех необходимых этапах инжиниринга.

  Система инжиниринга SCOUT – это базовая среда для унифицированной автоматизации инжиниринга в машиностроении с применением SIMOTION, которая и интегрируется в среду программирования SIMATIC в соответствии с концепцией комплексной автоматизации TIA.

  SCOUT обеспечивает:

  • интегрированный, функционально-ориентированный подход к задаче автоматизации;
  • высокий уровень удобства работы пользователя.

  Диапазон возможных применений SIMOTION простирается от простой, параметрируемой, управляемой по скорости оси, до комплексных, программируемых и интегрированных с механикой (мехатронных) многоосевых машин.
  Поэтому SCOUT предлагает представления, ориентированные на задачи, и расширяется с помощью дополнительных инструментов (например, средство для графического создания электронных кулачков).

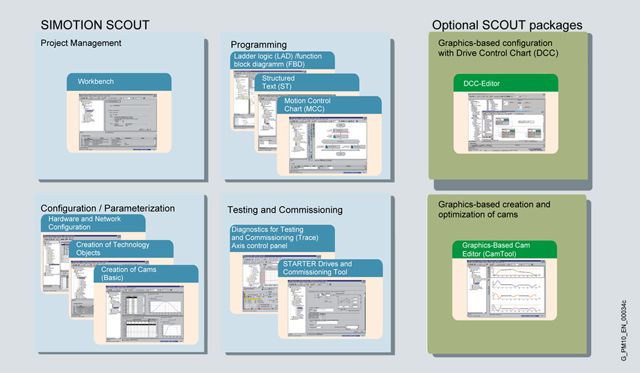

  Рисунок, приведённый ниже, показывает полный обзор отдельных инструментов SCOUT.



  SCOUT - это система инжиниринга для SIMOTION, интегрируемая в STEP 7 и обеспечивающая все необходимые инструменты для:

  • конфигурирования,
  • параметрирования,
  • программирования,
  • тестирования;
  • диагностирования.

  Задачи, такие как:

  • создание конфигураций аппаратного обеспечения и сети и
  • создание, конфигурирование и параметрирование технологических объектов, таких как
  • - оси,
  • - измерительные входы,
  • - кулачки, дорожки кулачков,
  • - электронные кулачки и т. д.

  решаются оператором в графической форме.

  Следующие языки доступны для программирования приложений SIMOTION:

  • текстовой язык программирования высокого уровня ST (Структурированный текст согласно IEC 61 131)
  • LAD (контактный план) и FBD (функциональная схема)
  • MCC (схемы управления движением), который является графическим языком блок-схем, оптимизированным для максимального упрощения использования.

  Интегрированные функции тестирования и диагностирования помогают при вводе в эксплуатацию и в сервисном обслуживании.

  STARTER Инструмент ввода в эксплуатацию привода

  Назначение STARTER - простой и быстрый ввод в эксплуатацию, оптимизация и диагностирование всех приводов нового поколения Siemens при помощи единого инструмента.

  Инструмент ввода в эксплуатацию приводов STARTER поддерживает следующие семейства приводы:

  • SINAMICS
  • MICROMASTER 420/430/440
  • MICROMASTER 411/COMBIMASTER 411
  • COMBIMASTER

  Доступны следующие версии :

  • STARTER stand-alone:
    STARTER как автономное приложение Windows
  • STARTER интегрированный в Drive ES:
    STARTER для работы без SIMOTION, с интеграцией новых приводов в SIMATIC S7
  • STARTER интегрированный в SCOUT:
    SCOUT содержит полную функциональность STARTER для приложений SIMOTION.

  CamTool опциональный пакет

  Простой редактор текста для генерирации кулачков уже включен в базовый пакет SCOUT.

  Дополнительный пакет CamTool расширяет возможности SCOUT мощным инструментом для полностью графической генерации и оптимизации кулачков.

  CamTool полностью интегрирован в графический интерфейс пользователя SCOUT.

  Системные требования

  Программное обеспечение

  • SCOUT
    • Windows NT4 SP6 или
    • Windows 2000 SP3 или
    • Windows XP Professional SP1
    • SIMATIC STEP 7 V5.1 SP6 или выше
    • Опционально:
      Drive ES Basic V5.1 Service Pack 1: требуется если SIMODRIVE 611 universal или SIMOVERT MASTERDRIVES MC интегрируется в проект.
  • CamTool
    • Те же системные требования, что и для SCOUT
    • SCOUT должен быть инсталлирован.

  Замечание:
  Дополнительные программы могут быть также использованы с SIMOTION SCOUT. Пожалуйста проверьте, что эти программы полностью совместимы с вашими вариантами. Сведения о совместимости можно найти в списке совместимости.

  http://www.siemens.com/simotion

  через список Поддержки/Совместимости.

  Аппаратная часть:

  Минимальный компьютер / программатор для SCOUT:

  • Аппаратные требования:
    • Windows NT4 и Windows 2000 с Pentium II 400 МГц/256 МБайт
    • Windows XP и Pentium III 500 МГц/256 МБайт
  • Конфигурация оперативной памяти 256 МБайт:
    • на программаторе/ПК
    • на SIMOTION P350
  • Разрешение экрана, минимум: 600 x 800 пикс.
  • Жесткий диск: 200 МБайт

  Адаптер PC Card

  Специальные аппаратные требования

  Обновления ядра SIMOTION Kernel для SIMOTION C230-2 и SIMOTION D поставляются на CD и могут быть скопированы с помощью PG / ПК на карты памяти SIMOTION MMC (C230-2) или SIMOTION CompactFlash (D4x5). Для записи на карты памяти SIMOTION MMC или SIMOTION CompactFlash необходим адаптер.
  Мы рекомендуем следующие продукты для использования с SIMOTION MMC:

  • Для операционных систем Windows NT и Windows 2000::
    • адаптер в виде гибкого магнитного диска (дискеты)
      Изготовитель: JVC
      Обозначение продукта: SD/MultiMediaCard CU-VFSD50U
  • Только для операционных систем Windows 2000 / XP:
    • USB адаптер (адаптер, подключаемый к интерфейсу USB)
      Изготовитель: SimpleTechnologies
      Обозначение продукта: UMSD-100

  Замечание:
  Если Вы выбираете другой USB адаптер, то Вы должны убедиться, что он понимает как карты SD, так и SIMOTION MMC
  производства Infineon Technologies AG.

  Адаптеры обычно продаются в магазинах вычислительной техники и электроники.
  Мы не рекомендуем никакой специальный продукт для карт CompactFlash, так как в продаже представлено множество подобных устройств.
