Плата связи CBE30-2

Заказные данные
(1)
Аксессуары
(9)

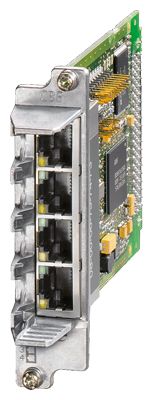

Плата связи СВЕ30-2 для SIMOTION D4x5-2 DP/PN позволяет подключать SIMOTION к сети PROFINET IO, дабавляя второй интерфейс контроллеру.

Область применения

Основное применение - это обеспечение второго интерфейса PROFINET:

2 две разные опции (например, одна для полевого уровня одна для вышестоящего уровня)
Увеличение адресного пространства до 2 × 4 KB
Максимальное количество подключенных устройств увеличивается до 2 × 64
Разделение на два сети на два сегмента скоростной и стандартный (применимо только для SIMOTION D435-2 DP/PN, D445-2 DP/PN и D455-2 DP/PN)

Функции

Плата CBE30-2 выполняет следующие функции::

Контроллер PROFINET IO, I-Device (одновременно контроллер и ведомое устройство)
100 Мбит/с, полный дуплекс
Поддержка интерактивных классов PROFINET IO:
- RT (Real Time - интерактивный)
- IRT (Isochronous Real Time - изохронный интерактивный)
Интеграция распределенного ввода-вывода как устройств PROFINET IO
Интеграция приводов в качестве устройств PROFINET IO через PROFIdrive в соответствии со спецификацией V4
Поддержка стандартной связи Ethernet, например
- для связи с SIMOTION SCOUT
- для подключения систем HMI
- для связи с любыми другими устройствами посредством TCP/IP или UDP
Встроенный коммутатор на 4 порта с четырьмя разъемами RJ45. Оптимальная топология (линейная, звездообразная, древовидная), обеспечивающая возможность настройки без дополнительных внешних коммутаторов

Интеграция

Коммуникационная плата CBE30 устанавливается в слот опций SIMOTION D4x5-2 DP/PN.

Примечание

Плата CBE30-2 может быть использован только в контроллерах SIMOTION D4x5-2 DP/PN.

Он не подходит для работы с SIMOTION D425, D435, D445-1 и D4x5-2 DP.

Технические данные

CBE30-2 Плата связи
Питание: постоянный ток 24 В	0.25 A
Допустимая температура окружающей среды
Хранение и транспортировка	-40 … +70 °C (-40 ... +158 °F)
Эксплуатация	0 … 55 °C (32 ... 131 °F)
Вес, приблизительно	100 u (0.22 lb)
Размеры	25 × 95 × 143 мм (0.98 × 3.74 × 5.63 д)
Разрешения	cULus

Дополнительно

Описание	Заказной №
Соединитель RJ45 FastConnect для Industrial Ethernet/PROFINET
Разъем для кабеля 145°
1 пакет = 1 шт. 1 пакет = 10 шт. 1 пакет = 50 шт.	6GK1901-1BB30-0AA0 6GK1901-1BB30-0AB0 6GK1901-1BB30-0AE0
Кабели FastConnect для Industrial Ethernet/PROFINET 1)
IE FC стандартный кабель GP 2x2	6XV1840-2AH10
IE FC гибкий кабель GP 2x2	6XV1870-2B
IE FC свободный кабель GP 2x2	6XV1870-2D
IE FC свободный кабель 2x2	6XV1840-3AH10
IE FC морской кабель 2x2	6XV1840-4AH10
Разделочный инструмент для кабелей Industrial Ethernet/PROFINET FastConnect
IE FC Разделочный инструмент	6GK1901-1GA00

¹⁾ Продажа метражом; макс. длина - 1000 м (3281 фт.); мин. заказ - 20 м (65,62 фт.)

Дальнейшая информация

Дополнительную информацию о кабелях FastConnect можно найти в Каталоге IK PI (Промышленная связь для автоматизации и приводов) или в A&D Mall по следующему пути: "Communication/Networks/SIMATIC NET communication systems/PROFINET/Passive network components".
