SITRANS P280

Заказные данные
(1)
Аксессуары
(6)

SITRANS P280 преобразователь давления для гибкого и экономического измерения давления:

Поддержка стандарта беспроводной связи WirelessHART (HART V 7.1)
Высокая защита данных при беспроводных соединениях
Встроенный интерфейс локального пользователя (LUI) с управлением при помощи трех кнопок
Оптимальное качество отображения и читаемости информации на графическом дисплее (10; х 80 пикселей) со встроенной фоновой подсветкой
Режим сна, включаемый и выключаемый одним нажатием кнопки
Питание от аккумуляторных батарей
Срок эксплуатации аккумуляторной батареи - до 5 лет
Увеличенный срок службы аккумуляторной батареи с отключаемым интерфейсом HART - модема
Оптимизация энергопотребления за счет новой конструкции и увеличенного срока службы аккумуляторной батареи
Простота конфигурирования через SIMATIC PDM
Устройство соответствует степени защиты IP65
Возможность использования для измерения избыточного и абсолютного давления

Область применения

SITRANS Р280 — полевое устройство для измерения абсолютного и избыточного давления с коммуникацией по протоколу WirelessHART.

Диапазоны измерения абсолютного и избыточного давления: 0...2, 10, 50, 200 и 400 бар.

Датчик интегрирован в корпус измерительного преобразователя.

На стороне беспроводной связи измерительный преобразователь поддерживает стандартный протокол Wireless HART. HART-модем подключается к измерительному преобразователю для ввода в эксплуатацию; однако ввод в эксплуатацию можно также с удобством производить с помощью кнопок на приборе без необходимости подключения каких-либо устройств управления.

Устройство можно использовать во всех отраслях промышленности и иных сферах применения в невзрывоопасных зонах,

Дизайн

SITRANS Р280 имеет прочный алюминиевый корпус и подходит для использования вне помещений. Прибор соответствует степени защиты IP65.

Диапазон рабочих температур составляет -40...+80 °С. Питание осуществляется от встроенной аккумуляторной батареи, которую можно заказать в качестве опции. Эксплуатация устройства разрешается только при использовании этой аккумуляторной батареи.

Антенна оборудована поворотным шарниром, который используется для настройки направленности. Это обеспечивает оптимальный прием и передачу радиосигналов.

В качестве опции доступна специальная подсветка, облегчающая непосредственное управление устройством. Используемый в этом случае принцип управления соответствует общим принципам управления всех полевых приборов Siemens.

Интерфейс HART-модема легко включается и отключается кнопками устройства. Устройство может быть переведено в режим сна или активировано снова в любой момент. Это позволяет продлить срок службы аккумуляторной батареи.

Измерительный преобразователь SITRANS Р280 оборудован керамической измерительной ячейкой для измерения избыточного и абсолютного давления.

Функции

SITRANS Р280 может подключаться к беспроводной сети WirelessHART. Через эту сеть можно задавать параметры устройства и управлять им. Измеренные технологические параметры передаются через сеть на SIEMENS IE/WSN-PA LINK.

Данные полевого устройства, полученные IE/WSN-PA LINK, передаются на соответствующие системы, например на систему управления технологическим процессом SIMATIC PCS 7. Для получения вводной информации о WirelessHART см. каталог FI01, раздел 9, или http://www.siemens.de/wirelesshart.

Подробная информация по IEA/VSN-PA представлена в каталоге FI 01 (раздел 9) или по адресу

http://www.siemens.de/wirelesshart.

Интеграция

Соединение с SIMATIC PCS 7

Интеграция полевых устройств с SIMATIC PCS 7 и другими системами управления технологическим процессом в настоящее время осуществляется при помощи беспроводных технологий, обеспечивающих простоту и затратоэффективность подключения, особенно в тех случаях, когда проводные соединения являются дорогостоящими. Особый интерес представляют точки измерения, для которых невозможно использование проводных соединений.

При необходимости покрытия значительных расстояний между IE/WSN-PA LINK и системами управления это подключение также может быть эффективно осуществлено по беспроводной технологии при использовании линейки продуктов SCALANCE W.

Интеграция сегментной сети в SIMATIC PCS7

Конфигурация

Конфигурирование измерительного преобразователя SITRANS Р280 можно выполнить следующим образом:

Начальный ввод в эксплуатацию SITRANS Р280 с помощью SIMATIC PDM в общем случае производится через HART-модем или интерфейс локального пользователя, поскольку идентификационный номер сети и ключ доступа устройства необходимо установить до осуществления доступа к нему и интеграции его в сеть WirelessHART.
После интеграции в сеть устройством можно легко управлять через сеть WirelessHART, а также на месте через HART-модем или интерфейс локального пользователя.
Устройства Siemens WirelessHART обеспечивают оптимальную совместную работу с семейством продуктов

Чертеж

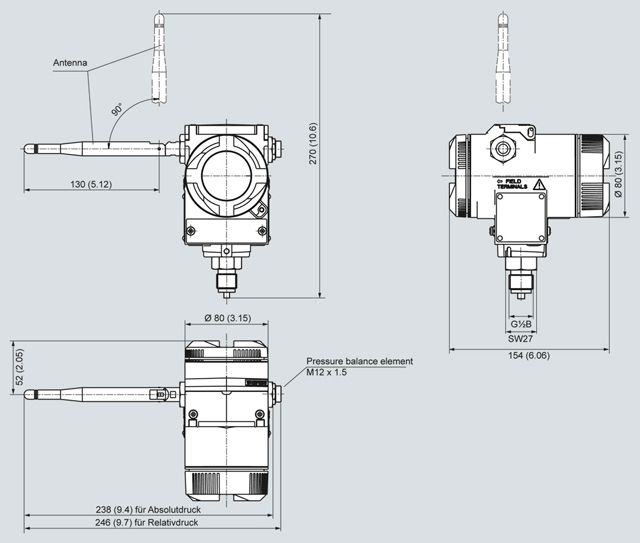

Преобразователь давления измерительный SITRANS P280 WirelessHART, подключение к процессу резьбовое G½" дюйма, размеры в мм

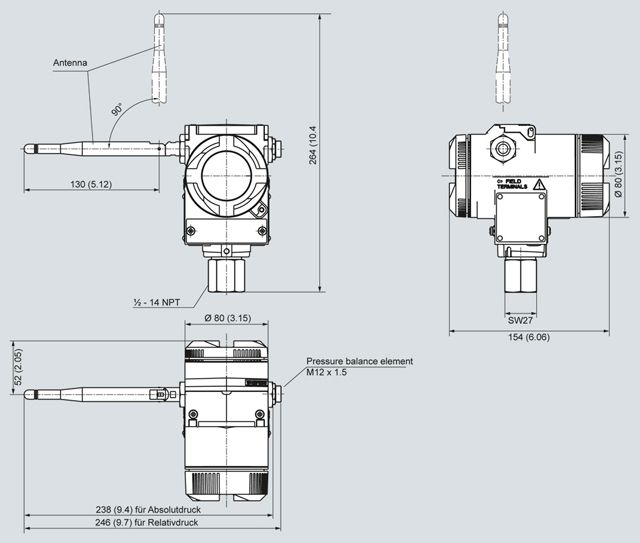

Преобразователь давления измерительный SITRANS P280 WirelessHART, подключение к процессу резьбовое ½ - 14 NPT, размеры в мм

Особенности

SITRANS P280 измерительный преобразователь давления использующий Wireless HART в качестве стандартного интерфейса связи.

Так же прибор имеет интерфейс для проводного подключения через модем HART:

Универсальное применение в области измерения давления
Экономия средств, затрачиваемых на проводные соединения в сложных условиях установки
Обеспечение дополнительных, ранее невозможных точек измерения, специально для целей контроля
Простота установки на подвижном оборудовании
Обеспечение стоимостно - эффективных временных измерений , например для оптимизации производственных процессов
Оптимальное решение в качестве дополнения к проводным линиям связи и новые возможности для системных решений в области автоматизации производственных процессов

Технические данные

Преобразователь давления измерительный SITRANS P280 WirelessHART
Принцип работы
Принцип измерения	Пьезорезистивный
Измеряемая величина	Избыточное и абсолютное давление
Избыточное давление на входе
Интервал измерения	Предел загрузки/максимальное давление
0 ... 2 бар изб.	5 бар изб
0 ... 10 бар изб	50 бар изб
0 ... 50 бар изб	250 бар изб
0 ... 200 бар изб	650 бар изб
0 ... 400 бар изб	650 бар изб
Единицы измерения	мбар, бар, мм вод. ст., дюйм вод. ст., атм, торр, г/см², кг/см², мПа, кПа, Па, фунт/кв. дюйм, мм рт. ст., мм вод. ст., фут вод. ст., дюйм рт. ст., дюйм вод. ст.
Абсолютное давление на входе
Интервал измерения	Предел перегрузки/максимальное давление
0 ... 2 бар абс.	5 бар абс.
0 ... 10 бар абс.	50 бар абс.
0 ... 50 бар абс.	250 бар абс.
0 ... 200 бар абс.	650 бар абс.
0 ... 400 бар абс.	650 бар абс.
Единицы измерения	мбар, бар, мм вод. ст., дюйм вод. ст., атм, торр, г/см², кг/см², мПа, кПа, Па, фунт/кв. дюйм, мм рт. ст., мм вод. ст., фут вод. ст., дюйм рт. ст., дюйм вод. ст.
Выход
Выходной сигнал	2.4 ГГЦ с TSMP ( синхронизированный по времени протокол сегментной сети)
Точность измерений	по EN60770-1
Погрешность измерения (включая гистерзис и повторяемость 25 °C )	тип. 0,17 % от интервала датчика макс. 0,25 % от интервала датчика
Долговременный дрейф	макс. ± 0,25 % от интервала датчика/год
Влияние температуры окружающей среды	тип. 0,07 %/10 К, макс. 0,2 %/10 К от интервала датчика
Номинальные условия эксплуатации
Условия окружающей среды
Температура окружающей среды	-40 ... +80 °C (при температуре окружающей среды ниже -20 °С и выше +70 °С ограничена читаемость информации на дисплее)
Температура хранения	-40 ... +85 °C
Относительная влажность	< 95 %
Климатический класс	4К4Н по EN 60721-3-4 (стационарное использование в местах, не защищенных от воздействия погоды)
Степень защиты	IP65/NEMA 4
Конструкция
Материал корпуса	Литой алюминий с низким содержанием меди, GD-AISi12
Ударная прочность	В соответствии с DIN EN 60068-2-29/03.95
Вибростойкость	В соответствии с DIN EN 60068-2-6/12.07 20 ≤ f ≤ 2000 Гц 0.01 г²/Гц
Вес
Без аккумуляторной батареи	1.5 кг
С аккумуляторной батареей	1.6 кг
Размеры (Ш x В x Д)	См. "Габаритный чертеж"
Подключение к процессу	Наружняя резьба G½B по EN837-1 ½-14 NPT
Выход датчика из строя	Определяется
Средства коммуникации и отображения
Дисплей ( с подсветкой)
Размер дисплея	104 x 80 пикселей
Разрядность	Настраивается
Количество пробелов после запятой	Настраивается
Варианты параметрирования	На месте с помощью трех кнопок При помощи SIMATIC PDM или HART Communicator
Электропитание
Аккомуляторная батарея	3.6 V DC
Связь
Радиочастоты	В соответствии с WirelessHART V7.1 conforming
Частота передачи	2.4 ГГц (ISM-диапазон)
Дальность передачи при стандартных условиях	До 250 м ( в поле зрения) при расположении вне помещений До 50 м ( в значительной мере зависит от препятствий) внутри помещения
Интерфейся связи	Связь по протоколу HART при помощи HART модема Протокол WirelessHART
Сертификаты и допуски
Утвердительная документация по беспроводному соединению	R&TTE FCC
Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (PED 97/23/EC)	Газы: Флюидная группа 1 Жидкости: Флюидная группа 1; соответствует требованиям статьи 3, параграфа 3 (надлежащая инженерная практика)
