SITRANS TF280

Заказные данные
(1)
Аксессуары
(8)

Преобразователь SITRANS TF280 для гибких и эффективных измерений температуры

Использование WirelessHART стандарта (HART V 7.1)
Очень высокий уровень безопасности при беспроводной передаче данных
Встроенный интерфейс пользователя (LUI) с 3-мя кнопками для управления
Оптимальная представительность и читаемость при использовании графического дисплея (104 x 80 пикселей) с подсветкой
Режим пониженного энергопотребления (фаза "глубокого засыпания") может быть вкл. и выкл. с помощью кнопки
Батарейное питание
Время жизни батареи до 5 лет
Расширенное время жизни батареи с интерфейсом HART, который может быть отключён
Оптимизированное энергопотребление посредством новой конструкции и увеличения времени "жизни" батареи
Лёгкое параметрирование благодаря ПО SIMATIC PDM
Корпус соответствует уровню защиты IP65
Поддержка всех сенсоров Pt100 по стандарту IEC 751/DIN EN 60751

Область применения

Преобразователь SITRANS TF280 - это полевое WirelessHART устройство для измерения температуры посредством сенсора Pt100.

Этот сенсор может быть установлен прямо в корпус устройства или подключён дистанционно через кабель. Со стороны беспроводной коммуникации, преобразователь поддерживает стандарт WirelessHART. HART-модем может подключаться к преобразователю в основном для инициализации.

Преобразователь можно использовать во всех отраслях промышленности и применяться вне взвывоопасных зон.

Дизайн

Преобразователь SITRANS TF280 имеет крепкий алюминиевый корпус, предназначенный для эксплуатации вне помещений. Он соответствует степени защиты IP65.

Диапазон температуры окружающей среды при эксплуатации -40 to +80 °C. Электрическое питание подаётся встроенной батареей, которая также доступна как принадлежность(запчасть). Устройство разрешено к применению только с этой моделью батареи.

Антенна имеет свойство вращаться, что может быть использовано для её позиционирования. Беспроводные сигналы при этом могут быть оптимально отправлены и получены.

Специальное преимущество - это возможность управления с помощью трёх кнопок, установленных на преобразователе. Это полностью соответствует стратегии по отношению ко всем новым полевым устройствам компании Сименс.

Используя кнопки на преобразователе, легко включить или выключить интерфейс HART-модема. Преобразователь может быть переведён в пассивное состояние и активирован в любое время. Это помогает увеличить время жизни батареи.

Преобразователь SITRANS TF280 существует в 2-х вариантах: с кабельным вводам или с сенсором Pt100, включая защитную трубку.

Функции

Преобразователь SITRANS TF280 может быть подключен к сети WirelessHART. Его можно параметрировать и им можно управлять с помощью этой сети. Измеренные значения будут переданы через сети в SIEMENS IE/WSN-PA LINK.

Полученные в IE/WSN-PA LINK данные от полевых устройств передаются в систему верхнего уровня, например, SIMATIC PCS 7. Введения в WirelessHART, Вы можете посмотреть в каталоге FI 01, глава 9 или на сайте http://www.siemens.com/wirelesshart.

Более детальную информация по IE/WSN-PA LINK доступна в каталоге FI 01 глава 9 или на сайте http://www.siemens.com/wirelesshart.

Интеграция

Коммуникация с SIMATIC PCS 7

Интеграция полевых устройств в SIMATIC PCS 7 и другие системы теперь может быть выполнена бесшовно и с минимальными затратами с помощью беспроводной технологии, особенно в случае, когда ожидаемы высокие затраты на кабельные проводки. Или, если появятся дополнительные точки измерения, для которых невозможно сделать кабельные проводки.

Необходимо исключить ситуацию, когда существуют большие расстояния между IE/WSN-PA LINK и системой управления, или осуществить соединение на базе беспроводных продуктов серии SCALANCE W.

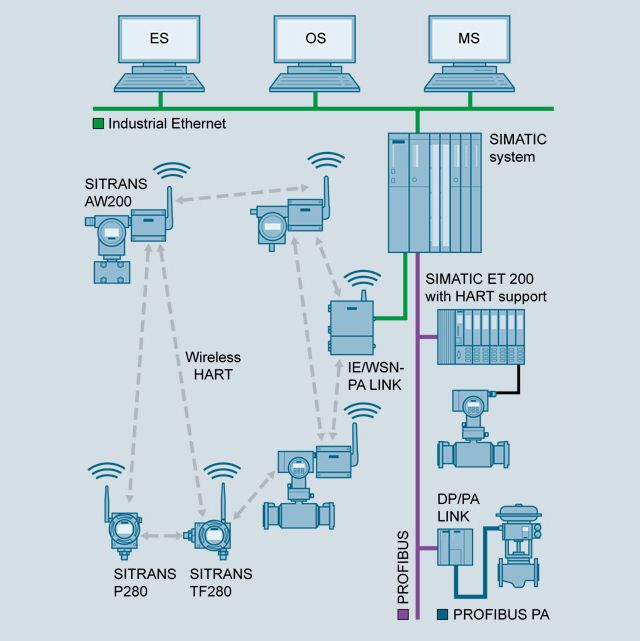

Интеграция связанной сети в SIMATIC PCS 7

Конфигурация

Конфигурация преобразователя SITRANS TF280 может быть выполнена следующими путями:

Ввод в эксплуатацию SITRANS TF280 с помощью SIMATIC PDM в основном выполняется через HART modem или встроенный интерфейс, параметры "ID" и "join Key" должены быть введены до интеграции преобразователя в сеть WirelessHART.
Однажды интегрированный в сеть WirelessHART преобразователь может легко эксплутироваться и настраиваться через сеть, с помощью HART-модема или через локальный интерфейс.

Чертеж

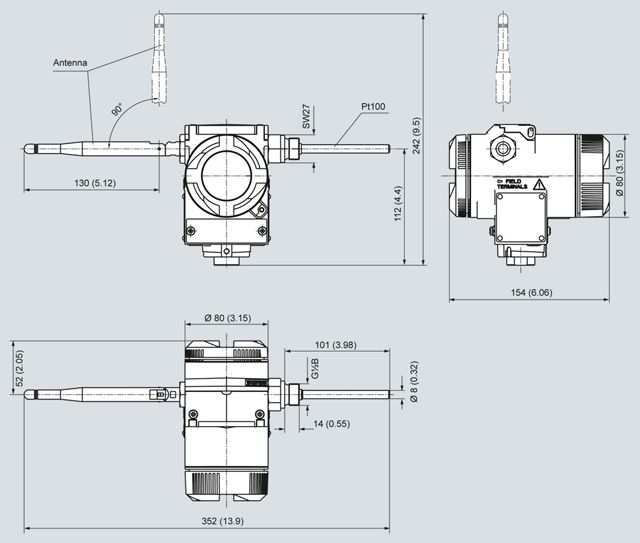

Преобразователь температуры SITRANS TF280 WirelessHART с сенсором Pt100, размеры в мм (дюймах)

Преобразователь температуры SITRANS TF280 WirelessHART размеры в мм (дюймах)

Особенности

Преобразователь температуры SITRANS TF280 характеризуется WirelessHART-интерфейсом, как стандартной коммуникацией.

Также доступна проводная коммуникация посредством HART - модема:

Гибкое измерение температуры
Сбережение затрат на прокладку линий в трудных местах. Беспроводная технология предлагает достоинства по затратам в случаях, где затраты на проводные коммуникации имеют нормальные значения
Это даёт возможность установить дополнительные, до сих пор невозможные, точки измерения, особенно для целей мониторинга
Лёгкая установка, также и на вращающееся оборудование
Возможность установить временные точки измерения при минимальных затратах, например, для оптимизации процесса.
Оптимальное решение в дополнение к проводным сетям и системным решениям в автоматизации процессов

Технические данные

Преобразователь SITRANS TF280 может быть механически подключен двумя способами:

Прямой монтаж через резьбовое подключение M20x1.5. Подключение к другим резьбам производятся через переходники.
Раздельный монтаж с сенсором Pt100, который соединяется с преобразователем посредством кабеля.

Преобразователь температуры SITRANS TF280 WirelessHART
Вход
Сенсор
Тип сенсора	Pt100 по IEC 751/DIN EN 60751
Подключение	2-, 3- или 4-х проводная схема
Диапазон измерений	-200 ... +850 °C (-328 ... 1560 °F)
Длина кабеля между SITRANS TF280 и сенсором Pt100	≤ 3 м
Точность измерения
Точность	< 0.5 % от диапазона измерения или 0.5 °C
Долговременный дрейф	< 0.035 % от диапазона измерения в год
Влияние температуры окр. среды	< 0.1 °C/10 °K
Условия эксплуатации
Температура окр. среды	-40 ... +80 °C (-40 ... +176 °F)
Температура хранения	-40 ... +85 ° C (-40 ... +185 °F)
Относительная влажность	<95%
Климатический класс	4K4H в соответствии с EN 60721-3-4 (постоянное использование без защиты от окр. среды)
Степень защиты	IP65/NEMA 4
Максимальная допустимая температура окр. среда при прямом монтаже с сенсором Pt100	80 °C (176 °F)
Исполнение
Корпус	Алюминиевый сплав
Противодействие удару	20 £ f £ 2000 Hz согласно DIN EN 60068-2-29 / 03.95
Вибростойкость	0.01 g²/Hz согласно DIN EN 60068-2-6/12.07
Масса
без батареи	1.5 kg (3.3 lb)
с батареей	1.6 kg (3.5 lb)
Размеры (Ш x В x Д)	см. рисунок
Резьба кабельного ввода/
подключения сенсора	М20*1,5
Кабель между преобразователем и сенсором
Дисплей и управление
Дисплей (с подсветкой)
Размер	104 x 80 пикселей
Количество знаков	Настраиваемое
Количество знаков после запятой	Настраиваемое
Способы настройки	по месту - 3 кнопки с помощью SIMATIC PDM или HART коммуникатора
Источник питания
Аккумулятор (батарея)	3.6 V постоянного тока
Коммуникация
Стандарт беспроводной связи	WirelessHART V7.1
Полоса частот при коммуникации	2.4 GHz (ISM-частота)
Условия применения	До 250 м (по прямой или в пределах видимости) снаружи помещений До 50 м (в основном зависит от препятствий) внутри помещений
Интерфейс для коммуникации	HART коммуникация с HART-модемом WirelessHART (беспроводной HART)
Сертификаты и разрешения
Разрешения на беспроводную связь	R&TTE FCC
Классификация согласно директивы по датчикам давления(PED 97/23/EC)	Устройство не подпадает под директиву.
