    • Шлюзовой модуль IE/WSN-PA LINK для беспроводного подключения HART датчиков (HART V7.1) к сети Industrial Ethernet.
    • Подключение к Industrial Ethernet до 100 беспроводных HART приборов.
    • Одобрение для установки в Ex зонах 2.
    • Поддержка отрытого TCP/IP обмена данными и протокола Modbus TCP через интерфейс Ethernet.
    • Возможность использования с HCF HART-OPC сервером.

    Область применения

    Модуль IE/WSN-PA LINK выполняет обмен данными между беспроводными HART и сетью Ethernet. Со стороны радио интерфейса он поддерживает протокол HART, со стороны интерфейса Ethernet -открытый TCP/IP обмен данными и протокол Modbus TCP.

    Модуль IE/WSN-PA LINK позволяет выполнять беспроводную диагностику и обслуживание датчиков, а также осуществлять мониторинг процесса.

    Мониторинг

    Беспроводный протокол HART позволяет интегрировать в систему мониторинга отдельные секции предприятия, отличающиеся большими затратами на прокладку кабелей. Через OPC интерфейс данные с этих секций передаются в станцию мониторинга с системой визуализации. Для этой цели может быть использован HART OPC сервер организации HART Communication Foundation. Альтернативно доступ к данным может быть получен через Modbus TCP.

    Без использования дополнительного программного обеспечения ограниченный мониторинг может выполняться с использованием Web сервиса и встроенного Web сервера модуля IE/WSN-PA LINK.

    Мониторинг процесса с использованием беспроводного протокола HART

    При значительных расстояниях между станцией мониторинга и модулем IE/WSN-PA LINK длина беспроводного канала связи может быть увеличена применением дополнительных точек доступа и модулей Ethernet клиентов семейства SCALANCE W.

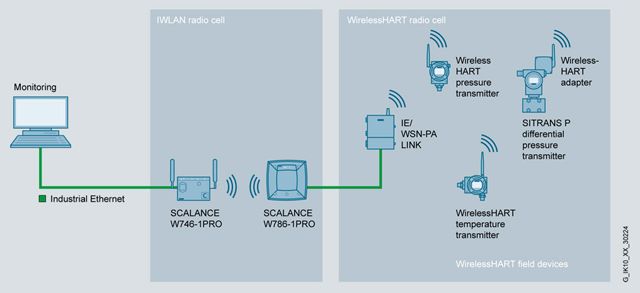

    Мониторинг процесса через IWLAN и беспроводный протокол HART

    Обычные HART приборы интегрируются в беспроводную сеть с помощью беспроводных HART адаптеров, устанавливаемых непосредственно на датчик или подключаемые к датчику через интерфейс 4-20 мА. Между адаптером и модулем IE/WSN-PA LINK выполняется асинхронный обмен данными. При этом адаптер способен считывать данные из интерфейса 4-20 мА и передавать их в сеть или принимать их из сети и направлять в интерфейс 4-20 мА.

    Модуль IE/WSN-PA LINK накапливает данные от всех беспроводных адаптеров и передает их через Industrial Ethernet в диагностическую станцию или станцию обслуживания.

    Дизайн

    • 2 электрических порта RJ45, 10/100/1000 Мбит/с без встроенного коммутатора для подключения, например, к сети заводского уровня и временного подключения программатора.
    • 1 соединитель с контактами под винт для подключения к сети Modbus RTU через интерфейс RS485.
    • 1 соединитель с контактами под винт для подключения цепи питания =24 В.
    • Прочный металлический корпус со степенью защиты IP65 для использования прибора вне помещений, а также установки в Ex зоне 2.
    • Настенный монтаж или мачтовая установка (вертикальная);
      U-образные болты для мачтовой установки включены в комплект поставки.

    Версии приборов

    • С встроенной не отсоединяемой антенной.
    • С соединителем N типа для подключения внешних антенн.



    Функции

    Беспроводный проткол HART

    Со стороны радио интерфейса модуль IE/WSN-PA LINK создает радиосеть для связи с приборами полевого уровня. В такой сети все приборы способны транслировать данные, адресованные другим приборам. Данные от приборов полевого уровня принимаются модулем IE/WSN-PA LINK и передаются через Industrial Ethernet в подключенные системы. Поддерживаемая радиосеть является открытой радио сетью разработанной организацией HART Communication Foundation (HCF) в соответствии с требованиями стандарта WirelessHART (HART).

    Со стороны приборов полевого уровня модуль IE/WSN-PA LINK требует наличия приемопередатчиков, обеспечивающих поддержку беспроводного протокола HART. Существующие приборы полевого уровня могут быть интегрированы в беспроводную сеть с помощью беспроводных HART адаптеров. Адаптер устанавливается непосредственно на приборе или подключается к нему через интерфейс 4-20 мА. HART сообщения передаются из/ в HART прибор без побочного влияния на интерфейс 4-20 мА.

    Industrial Ethernet

    Через Ethernet interface модуль IE/WSN-PA LINK обеспечивает поддержку обмена данными с HART OPC серверами и протокола Modbus TCP. HART OPC сервер выполняет функции стандартного интерфейса связи с системами человеко-машинного интерфейса.

    Конфигурирование

    Операции конфигурирования базируются на использовании Web сервиса и не требуют применения дополнительного программного обеспечения. Дополнительно с помощью Web интерфейса пользователя появляется возможность отображать состояния прибора, а также результаты измерений беспроводных HART приборов.

    Интеграция

    Интеграция в системы автоматизации

    Модуль IE/WSN-PA LINK может интегрироваться в системы автоматизации через Ethernet или Modbus RTU. Для подключения модуля к программируемым контроллерам SIMATIC S7-300/400 Вы можете получить функциональные блоки и техническую поддержку по адресам:

    Siemens AG
    Industrial Technologies
    IT4Industry Customer-Support
    Werner-von-Siemens-Straße 60
    91052 Erlangen, Germany

    Тел.: +49 91 31 7-461 11
    Факс: +49 91 31 7-447 57
    E-mail: it4.industry@siemens.com

    Интеграция PCS 7

    Для интеграции модулей IE/WSN-PA LINK в системы SIMATIC PCS 7 Вы можете получить функциональные блоки и техническую поддержку по адресам:

    Особенности

    • Расширение количества способов подключения HART датчиков к системе управления применением беспроводных HART соединений.
    • Надежный обмен данными на основе технологии соединения каждой станции с каждой:
      самоорганизующаяся сеть с альтернативными путями передачи данных, позволяющими обходить препятствия.
    • Снижение затрат на кабельную продукцию для различных условий установки аппаратуры. Например, при размещении передатчиков на недоступных компонентах предприятия или при эпизодическом обмене данными с датчиками.
    • Решение задач мониторинга процесса и задач обслуживания аппаратуры.
    • Существующие датчики могут быть подключены к беспроводной сети с помощью беспроводных HART адаптеров.

    Технические данные

    Order number

    6GK1411-6CA40-0AA0

    6GK1411-6CA40-0BA0

    Product type designation

    IE/WSN-PA LINK

    IE/WSN-PA LINK

    Transmission rate





    Transfer rate





    • ● at the 1st interface

    10 ... 100 Mbit/s

    10 ... 100 Mbit/s

    • ● at the 2nd interface

    10 ... 100 Mbit/s

    10 ... 100 Mbit/s

    • ● at interface 3

    9.6 ... 57.6 kbit/s

    9.6 ... 57.6 kbit/s

    Interfaces





    Number of electrical connections





    • ● at the 1st interface acc. to Industrial Ethernet

    1

    1

    • ● at the 2nd interface acc. to Industrial Ethernet

    1

    1

    • ● at interface 3 acc. to RS 485

    1

    1

    • ● for power supply

    1

    1

    Type of electrical connection





    • ● at the 1st interface acc. to Industrial Ethernet

    RJ45 port

    RJ45 port

    • ● at the 2nd interface acc. to Industrial Ethernet

    RJ45 port

    RJ45 port

    • ● at interface 3 acc. to RS 485

    2-pole terminal strip

    2-pole terminal strip

    • ● for power supply

    3-pole terminal strip

    3-pole terminal strip

    Interfaces wireless





    Number of radio cards permanently installed

    1

    1

    Number of internal antennas

    1

    0

    Number of electrical connections for external antenna(s)

    0

    1

    Type of electrical connection for external antenna(s)

    -

    N-Connector

    Supply voltage, current consumption, power loss





    Type of voltage supply

    DC

    DC

    Supply voltage external

    24 V

    24 V

    Supply voltage external

    20 ... 28 V

    20 ... 28 V

    Type of voltage of the supply voltage

    DC

    DC

    Consumed current from external supply voltage at DC at 24 V maximum

    0.5 A

    0.5 A

    Power loss [W] maximum

    12 W

    12 W

    Permitted ambient conditions





    Ambient temperature





    • ● during operation

    -40 ... +70 °C

    -40 ... +70 °C

    • ● during storage

    -40 ... +85 °C

    -40 ... +85 °C

    • ● during transport

    -40 ... +85 °C

    -40 ... +85 °C

    Relative humidity at 25 °C without condensation during operation maximum

    90 %

    90 %

    Protection class IP

    IP 65

    IP 65

    Design, dimensions and weight





    Width of the enclosure

    229 mm

    229 mm

    Height of the enclosure





    • ● without antenna

    306 mm

    306 mm

    • ● with antenna

    354 mm

    354 mm

    Depth of the enclosure

    89 mm

    89 mm

    Net weight

    4.54 kg

    4.54 kg

    Mounting type

    Material for mast mounting included in scope of delivery

    Material for mast mounting included in scope of delivery

    • ● wall mounting

    Yes

    Yes

    • ● mast mounting

    Yes

    Yes

    Wireless frequencies





    Operating frequency for WirelessHART in 2.4 GHz frequency band

    2.4 ... 2.5 GHz

    2.4 ... 2.5 GHz

    Performance data WirelessHART





    Number of WirelessHART devices usable

    100

    100

    Network latency





    • ● at 100 field devices for WirelessHART network maximum

    10 s

    10 s

    • ● for 50 field devices for WirelessHART network maximum

    5 s

    5 s

    Transmission link between two devices for WirelessHART network maximum

    100 m

    100 m

    • ● Note

    Values may vary in the case of radio obstacles

    Values may vary in the case of radio obstacles

    Protocol is supported HART protocol

    Yes

    Yes

    Product properties, functions, components general





    Protocol is supported





    • ● Address Resolution Protocol (ARP)

    Yes

    Yes

    • ● HTTP

    Yes

    Yes

    • ● HTTPS

    Yes

    Yes

    • ● Modbus TCP

    Yes

    Yes

    • ● Modbus TCP secure

    Yes

    Yes

    • ● Modbus RTU

    Yes

    Yes

    Product functions management, configuration





    Product function





    • ● web-based management

    Yes

    Yes

    • ● DHCP client

    Yes

    Yes

    Product functions Diagnosis





    Product function





    • ● Web-based diagnostics

    Yes

    Yes

    • ● WirelessHART diagnostics via Modbus

    Yes

    Yes

    Product functions Redundancy





    Product function Device redundancy

    No

    Yes

    Product functions Security





    Product function





    • ● Password protection - multi-level

    Yes

    Yes

    • ● WirelessHART Join Key

    Yes

    Yes

    • ● ACL - MAC-based

    Yes

    Yes

    • ● WirelessHART Network ID

    Yes

    Yes

    Protocol is supported SSL

    Yes

    Yes

    Principle of encryption

    AES 128 bit

    AES 128 bit

    Product functions Time





    Protocol is supported NTP

    Yes

    Yes

    Standards, specifications, approvals





    Standard for WirelessHART

    HART V 7.1

    HART V 7.1

    Standard for wireless communication IEEE 802.15.4

    Yes

    Yes

    Certificate of suitability





    • ● CE marking

    Yes

    Yes

    • ● relating to CSA

    CSA Division 2 & Dust Ignition-proof for Class I, Division 2, Groups A, B, C, and D. Dust Ignition-proof for Class II, Groups E, F, and G / Suitable for Class III Hazardous Locations. / Install per Siemens drawing A5E02467236A. Temperature Code: T4 (-40°C < Ta < 60°C) CSA Enclosure Type 4X

    CSA Division 2 & Dust Ignition-proof for Class I, Division 2, Groups A, B, C, and D. Dust Ignition-proof for Class II, Groups E, F, and G / Suitable for Class III Hazardous Locations. / Install per Siemens drawing A5E02467236A. Temperature Code: T4 (-40°C < Ta < 60°C) CSA Enclosure Type 4X

    • ● relating to FM

    FM Division 2, Non-Incendive for Class I, Division 2, Groups A, B, C, and D. Dust Ignition-proof for Class II, III, Division 1, Groups E, F, and G / Indoor and outdoor locations / NEMA Type 4X Temperature Code: T4 (-40°C < Ta < 60°C)

    FM Division 2, Non-Incendive for Class I, Division 2, Groups A, B, C, and D. Dust Ignition-proof for Class II, III, Division 1, Groups E, F, and G / Indoor and outdoor locations / NEMA Type 4X Temperature Code: T4 (-40°C < Ta < 60°C)

    • ● relating to ATEX

    ATEX type n, see note: Certificate number: Baseefa10ATEX0044X, ATEX marking: Ex II 3 G, Ex nA nL IIC T4 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V, ATEX dust ignition-proof: Certificate number: Baseefa10ATEX0045X, ATEX marking: II 3 D, Ex tD A22 IP66 T135 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V. Note on type n: Conditions for safe handling during installation. The device does not pass the 500 V insulation test in accordance with paragraph 6.8.1 of EN 60079-15:2005. This must be taken into account when the device is mounted.

    ATEX type n, see note: Certificate number: Baseefa10ATEX0044X, ATEX marking: Ex II 3 G, Ex nA nL IIC T4 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V, ATEX dust ignition-proof: Certificate number: Baseefa10ATEX0045X, ATEX marking: II 3 D, Ex tD A22 IP66 T135 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V. Note on type n: Conditions for safe handling during installation. The device does not pass the 500 V insulation test in accordance with paragraph 6.8.1 of EN 60079-15:2005. This must be taken into account when the device is mounted.

    • ● relating to IECEx

    IECEx Type n, see note: Certificate number: IECEx BAS 10.0014X, Ex nA nL IIC T4 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V, ATEX dust ignition-proof, see note: Certificate number: IECEx BAS 10.0015X, Ex tD A22 IP66 T135 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V. Note on type n: Conditions for safe handling during installation. The device does not pass the 500 V insulation test in accordance with paragraph 6.8.1 of EN 60079-15:2005. This must be taken into account when the device is mounted.

    IECEx Type n, see note: Certificate number: IECEx BAS 10.0014X, Ex nA nL IIC T4 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V, ATEX dust ignition-proof, see note: Certificate number: IECEx BAS 10.0015X, Ex tD A22 IP66 T135 (-40 °C <= Ta <= 60 °C), rated voltage: 28 V. Note on type n: Conditions for safe handling during installation. The device does not pass the 500 V insulation test in accordance with paragraph 6.8.1 of EN 60079-15:2005. This must be taken into account when the device is mounted.

    Wireless approval

    FCC and IC approval

    IC approval


    Дальнейшая информация

    Текущий список имеющихся одобрений можно найти в Интернете по адресу:

    http://support.automation.siemens.com/WW/view/de/46374734
