Чертеж

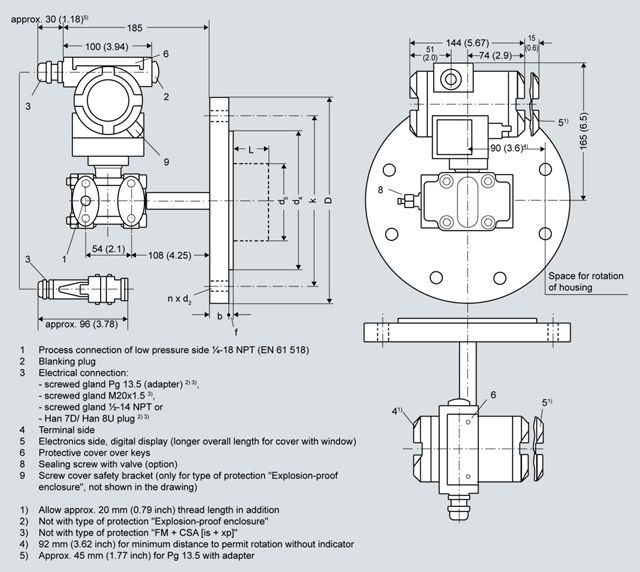

SITRANS P - измерительные преобразователи давления для уровня, включая монтажный фланец, размеры в мм

Соединение по EN 1092-1

Ном. диаметр	Ном. давление	b	D	d	d₂	d₄	d₅	d_M	f	k	n	L
		мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
DN 80	PN 40	24	200	90	18	138	76	72 ¹⁾	2	160	8	0, 50, 100, 150 or 200
DN 100	PN 40	20	220	115	18	158	94	89	2	180	8
	PN 40	24	235	115	22	162	94	89	2	190	8

Connection to ASME B16.5

ном. диаметр	Ном. давление	b	D	d₂	d₄	d₅	d_M	f	k	n	L
		мм	мм	мм	мм	мм	мм	мм	мм		мм
3 дюйма	150	0.94 (23.8)	7.5 (190.5)	0.75 (19.0)	5 (127)	3 (76)	2.81 ¹⁾ (72)	0.06 (1.6)	6 (152.4)	4	0, 2, 3.94, 5.94 или 7.87 (0, 50, 100, 150 или 200)
	300	1.12 (28.6)	8.25 (209.5)	0.87 (22.2)	5 (127)	3 (76)	2.81 ¹⁾ (72)	0.06 (1.6)	6.69 (168.3)	8
4 дюйма	150	0.94 (23.8)	9 (228.5)	0.75 (19.0)	6.19 (157.2)	3.69 (94)	3.5 (89)	0.06 (1.6)	7.5 (190.5)	8
	300	1.25 (31.7)	10 (254)	0.87 (22.2)	6.19 (157.2)	3.69 (94)	3.5 (89)	0.06 (1.6)	7.88 (200)	8

Пояснения к таблице:

d: внутренний диаметр прокладки по DIN 2690

d_M: эффективный диаметр мембраны

¹⁾ 89 мм = 3½ дюйма при длине тубуса L = 0.

Технические данные

SITRANS P, DS III для уровня
	Протокол HART		PROFIBUS PA или Foundation Fieldbus
Вход
Измеряемая величина	Уровень
Интервалы (перенастраиваемые) или номинальный диапазон измерения и макс. допустимое рабочее значение	Шаг	Максимальное рабочее давление	Номинальный диапазон измерения	Максимальное рабочее давление
	25 ... 250 мбар	См. "Монтажный фланец"	250 мбар	См. "Монтажный фланец"
	25 ... 600 мбар	См. "Монтажный фланец"	600 мбар	См. "Монтажный фланец"
	53 ... 1600 мбар	См. "Монтажный фланец"	1600 мбар	См. "Монтажный фланец"
	160 ... 5000 мбар	См. "Монтажный фланец"	5000 мбар	См. "Монтажный фланец"
Нижний предел измерения
Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости	-100 % от макс. интервала или 30 мбар в зависимости от монтажного фланца
Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости.	100 % от макс. интервала		100 % от макс. ном. диапазона измерения
Выход
Выходной сигнал	4 ... 20 мА		Цифровой сигнал PROFIBUS PA и Foundation Fieldbus signal
Нижний предел (перенастраиваемый)	3.55 мA, заводская установка на 3.84 мA		-
Верхний предел (перенастраиваемый)	23 мA, заводская установка на 20.5 мA или (опционально) на 22.0 мA		-
Нагрузка
Без связи по протоколу HART	R_B ≤ (U_H - 10.5 В)/0.023 A в Ω, U_H : Напряжение питания в В		-
Со связью по протоколу HART	R_B = 230 ... 500 Ω (SIMATIC PDM) или R_B = 230 ... 1100 Ω (HART Communicator)		-
Шина	-		IEC 61158-2
Защита от смены полярности	Защищенный от короткого замыкания и смены полярности. Каждое соединение относительно противоположного с макс. напряжением питания.
Точность измерений	По EN 60770-1
Стандартные условия (все данные по погрешностям всегда указываются относительно установленного интервала)	Возрастающая характеристика, нижний предел диапазона 0 бар, разделительная мембрана из нержавеющей стали, силиконовое масло в качестве наполнительной жидкости, температура внутри помещения 25 °C, r: соотношение диапазонов (r = макс. интервал / установленный диапазон )
Погрешность измерений и установка фиксированной точки (включая гистерезис и повторяемость)
Линейная характеристика			≤ 0,15 %
r ≤ 10	≤ 0,15 %
10 < r ≤ 30	≤ 0,3 %
30 < r ≤ 100	≤ (0.0075 · r + 0.075)%
Долговременный дрейф (изменение температуры ±30 °C )	≤ (0.25 · r)% каждые 5 лет статическое давление макс. 70 бар изб.		≤ (0,25 % каждые 5 лет статическое давление макс. 70 бар изб.
Влияние температуры окружающей среды
при -10 ... +60 °C
Измерительная ячейка на 250 мбар	≤ (0.5 · r + 0.2)% (0.4 вместо 0.2 при 10 < r ≤ 30)		≤ 0,7 %
Измерительная ячейка на 600 мбар	≤ (0.3 · r + 0.2)% (0.4 вместо 0.2 при 10 < r ≤ 30)		≤ 0,5 %
Измерительная ячейка на 1600 и 5000 мбар	≤ (0.25 · r + 0.2) % (0.4 вместо 0.2 при 10 < r ≤ 30)		≤ 0,45 %
при -40 ... -10 °C и +60 ... +85 °C
Измерительная ячейка на 250 мбар	≤ (0.25 · r +0.15) %/10 K удвоенные значения при 10 < r ≤ 30		≤ 0.4 %/10 K
Измерительная ячейка на 600 мбар	≤ (0.15 · r + 0,15)%/10 K удвоенные значения при 10 < r ≤ 30		≤ 0.3 %/10 K
Измерительная ячейка на 1600 и 5000 мбар	≤ (0.12 · r +0.15) %/10 K удвоенные значения при 10 < r ≤ 30		≤ 0.27 %/10 K
Влияние статического давления
на нулевую точку
Измерительная ячейка на 250 мбар	≤ (0.3 · r)% на ном. давление		≤ 0.3 % на ном. давление
Измерительная ячейка на 600 мбар	≤ (0.15 · r)% на ном. давление		≤ 0,15 % на ном. давление
Измерительная ячейка на 1600 и 5000 мбар	≤ (0.1 · r)% на ном. давление		≤ 0.1 % на ном. давление
на интервал	≤ (0.1 · r)% на ном. давление		≤ 0.1 % на ном. давление
Разрешение измеряемой величины	-		3 · 10^-5 от номинального диапазона измерения
Номинальные условия эксплуатации
Степень защиты (по EN 60529)	IP65
Температура вещества	Примечание: Всегда образайте внимание на соотношение макс. допустимой рабочей температуры с макс. допустимым рабочим давлением соответствующих соединительных фланцев!
Измерительные ячейки с силиконовым маслом в качестве наполнительной жидкости	-40 ... +100 °C
Сторона высокого давления	p_abs ≥ 1 бар: -40 ... +175 °C p_abs < 1 бар: -40 ... +80 °C
Сторона низкого давления	-40 ... +100 °C -20 ... +60 °C совместно с пылевзрывозащитой
Условия окружающей среды
Температура окружающей среды
Цифровой индикатор	-30 ... +85 °C
Температура хранения	-50 ... +85 °C
Климатический класс
Конденсация	Допускается, пригоден для использования в тропиках
Электромагнитаня совместимость
Излучаемые помехи и помехоустойчивость	По EN 61326 и NAMUR NE 21
Конструкция
Вес ( без дополнительных модулей)
По EN (измерительный преобразователь давления с монтажным фланцем без тубуса)	≈ 11 ... 13 кг
По ASME (измерительный преобразователь с монтажным фланцем без трубы)	≈ 11 ... 18 кг
Материал корпуса	Литой алюминий с низким содержанием меди GD-AlSi 12 или нержавеющая сталь точной отливки, мат. No. 1.4408
Материалы частей, соприкасающихся с измеряемой средой
Сторона высокого давления
Разделители мембран монтажного фланца	Нержавеющая сталь, мат. No. 1.4404/316L, Монель, мат. No. 2.4360, Hastelloy B2, мат. No. 2.4617, Hastelloy C276, мат. No. 2.4819, Hastelloy C4, мат. No. 2.4610, тантал PTFE, ECTFE
Наполнитель измерительной ячейки	Силиконовое масло
Подключения к процессу
Сторона высокого давления	Фланец по EN и ASME
Сторона низкого давления	Внутренняя резьба ¼-18 NPT и фланцевое соединение с крепежной резьбой M10 пo DIN 19213 или ⁷/₁₆-20 UNF пo EN 61518
Источник питания U_H			Передается через шину
Напряжение на клеммах измерительного преобразователя	10.5 ... 45 V DC 10.5 ... 30 V DC в искробезопасном режиме		-
Необходим отдельный источник питания на 24 V	-		Нет
Напряжение шины
Не Ex	-		9 ...32 V
С искробезопасностью	-		9 ...24 V
Потребление тока
Макс. основной ток	-		12.5 mA
Пусковой ток ≤ основной ток	-		Да
Макс. ток в случае сбоя	-		15.5 mA
Электронный модуль отключения системы в случае сбоя (FDE) доступен	-		Да
Сертификаты и допуски
Классификация по PED 97/23/EC	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (ненадлежащая инженерная практика)
Пылевзрывозащита
Искробезопасность "i"	PTB 99 ATEX 2122
Маркировка	Ex II 1/2 G EEx ia/ib IIB/IIC T6
Допустимая температура окружающей среду	-40 ... +85 °C (-40 ... +185 °F) температурный класс T4; -40 ... +70 °C (-40 ... +158 °F) температурный класс T5; -40 ... +60 °C (-40 ... +140 °F) температурный класс T6
Подключение	К сертифицированным искробезопасным цепям с максимальным значениями: U_i = 30 V, I_i = 100 mA, P_i = 750 mW; R_i = 300 Ω		Источник питания FISCO: U_o = 17.5 V, I_o = 380 mA, P_o = 5.32 W Линейный барьер: U_o = 24 V, I_o = 250 mA, P_o = 1.2 W
Эффективная внутренняя индуктивность/емкость	L_i = 0.4 mH, C_i = 6 nF		L_i = 7 μH, C_i = 1.1 nF
Взрывонепроницаемый корпус "d"	PTB 99 ATEX 1160
Маркировка	Ex II 1/2 G EEx d IIC T4/T6
Допустимая температура окружающей среду	-40 ... +85 °C (-40 ... +185 °F) температурный класс T4; -40 ... +60 °C (-40 ... +140 °F) температурный класс T6
Подключение	К цепям с параметрами: U_H = 10.5 ... 45 V DC		К цепям с параметрами: U_H = 9 ... 32 V DC
Пылевзрывозащита для зоны 20	PTB 01 ATEX 2055
Маркировка	Ex II 1 D IP65 T 120 °C Ex II 1/2 D IP65 T 120 °C
Допустимая температура окружающей среды	-40 ... +85 °C
Макс. температура поверхности	120 °C
Подключение	К сертифицированным искробезопасным цепям с максимальными значениями: U_i = 30 V, I_i = 100 mA, P_i = 750 mW, R_i = 300 Ω		Источник питания FISCO: U_o = 17.5 V, I_o = 380 mA, P_o = 5.32 W Линейный барьер: U_o = 24 V, I_o = 250 mA, P_o = 1.2 W
Эффективная внутренняя индуктивность / емкость	L_i = 0.4 mH, C_i = 6 nF		L_i = 7 μH, C_i = 1.1 nF
Пылевзрывозащита для зон 21/22	PTB 01 ATEX 2055
Маркировка	Ex II 2 D IP65 T 120 °C
Подключение	К цепям с параметрами: U_H = 10.5 ... 45 V DC; P_max = 1.2 W		К цепям с параметрами: U_H = 9 ... 32 V DC; P_max = 1.2 W
Тип защиты "n" (зона 2)	TÜV 01 ATEX 1696 X		TÜV 01 ATEX 1696 X
Маркировка	Ex II 3 G EEx nA L IIC T4/T5/T6		Ex II 3 G EEx nA L IIC T4/T5/T6
Взрывозащита по FM	Сертификат соответствия 3008490
Идентификация (XP/DIP) или (IS); (NI)	CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; CL I, ZN 0/1 AEx ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III
Взрывозащита по CSA	Сертификат соответствия 1153651
Идентификация (XP/DIP) или (IS)	CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; Ex ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III

Связь по протоколу HART
Связь по протоколу HART	230 ... 1100 Ω
Протокол	HART версия 5.x
Программное обеспечение для компьютера	SIMATIC PDM

Связь по протоколу PROFIBUS PA
Одновременное подключение к ведущему классу 2 (макс.)	4
Установка адреса с помощью	Конфигуратор или кнопки устройства (стандартная настройка адреса 126)
Использование цикличной передачи данных
Байты на выходе	5 (одно измеренное значение) или 10 (два измеренных значения)
Байты на входе	0, 1, или 2 (режим регистратора и функция сброса для измерения)
Внутренняя предваритеоьная обработка
Профиль устройства	Профиль PROFIBUS PA для устройств контроля технологического процесса версия 3.0, Класс B
Функциональные блоки	2
Аналоговый вход
Адаптация к технологическим параметрам клиента	Есть, линейно возрастающая или падающая величина
Электрическое демпфрирование T₆₃, настраиваемое	0 .. 100 с
Функция симуляции	Ввод /Вывод
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, неверное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел.
Регистратор (сумматор)	Возможен сброс, предварительная настройка , дополнительное направление подсчета, функция симуляции выходных данных регистратора
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, неверное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел.
Физический блок	1
Блоки преобразователя	2
Блок преобразователя давления
Возможна калибровка с применением двух величин давления	Да
Контроль предельных значений датчика	Да
Определение характеристик резервуара	Макс. 30 узлами
Квадратичная характеристика для измерения расхода	Да
Постепенное подавление объема и точка реализации	Параметризуемый
Функция симуляции для измеренного давления и температуры датчика	Постоянное значение или перепараметризуемая линейно нарастающая функция

Foundation Fieldbus
Функциональные блоки	3 функциональных блока с аналоговым входом, 1 функциональный блок PID
Аналоговый вход
Адаптация к технологическим параметрам клиента	Да, линейно возрастающая или падающая величина
Электрическое демпфрирование T₆₃, настраиваемое	0 .. 100 с
Функция симуляции	Вывод/ввод (возможность блокировки с помощью моста внутри устройства)
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, невеное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел
Квадратичная характеристика для измерения расхода	Да
PID	Стандартный функциональный блок FF
Физический блок	1 ресурсный блок
Блоки преобразователя	1 ресурсный блок давления с калибровкой, 1 блок преобразователя ЖК-дисплея
Блоки преобразователя давления
Возможность калибровки с применением двух величин давления	Да
Контроль предельных значений датчика	Да
Функция симуляции: измеренная величина давления, температура датчика и температура электроники	Постоянное значение или перепараметризуемая линейно нарастающая функция

Монтажный фланец
Номинальный диаметр	Номинальное давление
По EN 1092-1
DN 80	PN 40
DN100	PN16, PN40
По ASME B16.5
3 дюйма	Класс 150, класс 300
4 дюйма	Класс 150, класс 300
