SIMATIC Rack PC 647C - производительный промышленный ПК для установки в 19" стойки (2HU) с отличными промышленными свойствами.
Он предлагает:

Высокую компактность
Высокая надежность работы в промышленных условиях
Технологию Intel Core i

Область применения

SIMATIC Rack PC 647C предоставляет высокую производительность и гибкость встраиваемых в 19" рэк PC для применения в машиностроении, управлении процессами и может быть использован для:

Систем измерений, регулирования и управления в технологических процессах
Визуализации процесса производства
Обработки изображений в системах контроля качества
Сбор данных и управление данными

SIMATIC IPC647C имеет маркировку СЕ для применения в промышленности, а также в торговле и малом бизнесе. Дополнительно к промышленному применению он может быть использован в автоматизации зданий.

SIMATIC Rack IPC могут быть заказаны одновременно с WinCC flexible или WinCC как SIMATIC HMI packages с привлекательными ценами.

Дизайн

Основной дизайн

Металлический 19" корпус (2 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям
Подготовлен для установки на телескопические направляющие
Запираемая дверца на фронтальной панели для предотвращения доступа к дисководам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
Держатель карт PCI для надежной работы модулей PC в случае вибрации и ударных воздействий
Крышка корпуса открывается одним винтом, после чего могут быть заменены компоненты PC (например платы PC или HDD)
Замена фронтального вентилятора и фильтра пыли без инструментов
Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
3 слота для установки приводов
- Спереди: 2 x HDD фрейм горячей замены (низкий профиль); 1 x оптический привод (slimline) или 1x CF привод
- Внутренний: 2 x 3.5" (в опционных фиксаторах для защиты от вибрации или без них) как альтернатива заменяемому фрейму
• Встроенный графический контроллер, Intel GMA HD интегрированный в процессор, разрешение до 2048 x 1536 пикселей, 60 Гц, 16-битный цвет
Интерфейсы:
- 2 x интерфейса LAN 10/100/1000 Mbit/s Ethernet interface (RJ45, поддержка функции team)
- 4 x интерфейса USB 2.0 сзади, 2 x USB 2.0 спереди (один из которых может быть использован при закрытой дверце), 1 x внутренний, например для носителя с лицензиями программного обеспечения
- 2 x PS/2, COM1, COM2, LPT1, DVI-I
- Звук: Line Out, Mic
3 свободных слота для расширения системы(все формата long):
- 1 x PCI
- 1 x PCI-Express x16
- 1 x PCI-Express x4
Блок питания: 100 ... 240 В AC, 50 ... 60 Гц

Версии дизайна

Процессор:
- Intel Core i7-610E (2C/4T, 2.53 GHz, 4 MB cache, Turbo Boost, VT-d, EM64T)
- Intel Core i5-520E (2C/4T, 2.4 GHz, 3 MB cache, Turbo Boost, VT-d, EM64T)
- Intel Core i3-330E (2C/4T, 2.13 GHz, 3 MB cache, EM64T)
Конфигурация основной памяти
от 1 ГБ до 8 ГБ, DDR3 1066 SDRAM (конфигурируемая как dual channel для наивысшей производительности начиная от 2 ГБ и выше)
- возможность использования памяти ECC
  Замечания касающиеся памяти:
  Для использования памяти более 4 ГБ, требуется 64-битная операционная система. В конфигурации 4 ГБ, доступная память может быть ограничена 3.5 ГБ или менее (с 32-битными операционными системами) и в конфигурации 8 ГБ, доступная память может быть ограничена 7.5 ГБ или менее.
Встроенные интерфейсы:
- PROFIBUS/MPI, CP5611-совместимый или PROFINET, 3 x RJ45, CP1616-совместимый
Сетевые модули в 3-х свободных слотах (2 x PCI, 1 x PCI-Express x16)
Расширение графики:
- PCI-Express графическая карта x16, (с поддержкой двух мониторов: 2 x VGA или 2 x DVI-D с алаптером), 256 МБ, разрешение до 2048 x 1536 пикселей, 75 Гц, 32-битный цвет
- Адаптер для кабеля (DVI-I в VGA) для встроенного графического интерфейса (1 x VGA) для подключения моитора с аналоговым входом
Привода:
Жесткие диски SATA 3.5" с технологией NCQ или твердотельный диск SATA 2.5":
- Внутренний монтаж для постоянного использования:
- 1x 32 GB SSD
- • Внутренний монтаж с поддержкой защиты жесткого диска от вибрации и удара или в снимаемом фрэйме на передней панели (горячая замена в конфигурации RAID 1):
- 1 x 250 GB
- 1 x or 2 x 500 GB
- RAID1, 500 GB (2 x 500 GB, дублирование дисков), встроенный контроллер RAID
Оптический привод: DVD+/-R/RW, slimline
Привод CompactFlash, спереди
Зависимый от страны кабель питания
Установленные операционные системы:
- Windows XP Professional Multi-Language, 32-bit
- Windows 7 Ultimate Multi-Language, 32-bit
- Windows Server 2008 Standard Edition incl. 5 Client Multi-Language, 32-bit
SIMATIC PC DiagMonitor¹⁾
SIMATIC PC/PG Image Creator ¹⁾

¹⁾ Дальнейшую информацию можно найти в разделе "Expansion components".

Вид спереди на SIMATIC IPC647C, с открытой передней дверцей

Вид сзади на SIMATIC IPC647C

Функции

Многоядерная технология

Благодаря использованию двух процессорных ядер с поддержкой многопоточности (HT), процессоры Core i идеально подходят для программ использующих многозадачность и много программных потоков. Более чем одно приложение - такие как визуализация с высокими требованиями к графике или программы выполняющие интенсивные вычисления - могут выполняться в одно время не увеличивая время реакции системы. Благодаря технологии экономии энергии в двойном ядре, процессоры Core i работают даже при температуре внешней среды 50 °C.

Мультидисплейная технология

Мультидисплейная технология с современными функциями для работы с несколькими экранами дает повышенную функциональность. Компьютеры SIMATIC IPC 647C с опционной графической картой с двумя графическими портами (PCI Express x16) оптимизированы для работы в промышленности с двумя дисплеями. Поддерживаются следующие режимы работы с двумя дисплеями: Native DualView, Span desktop, Big desktop, Clone.
Возможные коннекции: 2 x VGA или 2 x DVI.

Функции мониторинга

Интегрированные и конфигурируемые функции контроля (выполнения программы (watchdog), температуры, работы вентиляторов)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

Счетчик наработанных часов
Состояние жесткого диска, в том числе и для конфигурации RAID
Состояние системы (Heart Beat)
Автоматическая запись всех сообщений в файл
Опции для централизованного мониторинга SIMATIC PC по сети
RAID1 (встроенный контроллер RAID) для дублирования информации на двух жестких дисках SATA

Интеграция

Ethernet
Два встроенных порта Ethernet (10/100/1000 Mbit/s) могут быть использованы для IT коммуникаций и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7”).
PROFIBUS
Опциональный интерфейс Profibus (12 Mbit/s) может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7 (с программным обеспечением “SOFTNET for PROFIBUS”).
PROFINET
Опциональный интерфейс PROFINET может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7.
Дополнительные интерфейсы
Для подсоединения других устройств доступны 2 свободных слотов для дополнительных модулей PCI, 1 слот PCI-Express x16 для опционной графической карты, а также 6 интерфейсов USB 2.0, два последовательных и один параллельный порты.

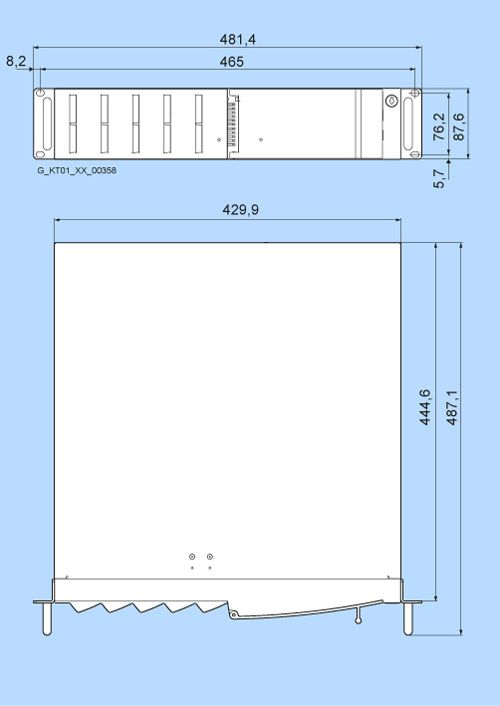

Чертеж

Технические данные для выдвижных полозьев
Несущая нагрузка на пару, мин.	30 кГ
Полная выдвижная длина, мин.	470 мм
Толщина полозьев, макс.	9.7 мм
Крепежные винты	M5 x 6 мм

Крепежные винты выдвижных полозьев не должны входить в корпус более чем на 5 мм.

Корпус уже готов для следующих выдвижных полозьев:

Rittal: тип 3659.180 для шкафов глубиной 600 мм / тип RP 3659.190 для шкафов 800 мм

Особенности

Максимальная компактность и пригодность использования при 24-часовой работе в промышленных условиях

Компактный дизайн корпуса (высотой 2 HM)
Пригоден для установки в шкафы управления небольшого объема глубиной до 500 мм
Максимальная производительность процессора (в максимальной конфигурации) при температуре внешней среды до 50 °C
Новый дизайн для передней панели с поверхностью покрытой защитной от грязи пленкой
Полностью металлический корпус с высокой степенью защиты от электромагнитных помех для использования в промышленных условиях
Защита от пыли благодаря концепции повышенного давления внутри корпуса создавемого вентиляторами с фильтрами на передней панели
Специальные крепления жесткого диска и плат для защиты от вибрации и ударных нагрузок

Возросшая производительность

Новые процессоры 2010 Intel® Core™ – с технологиями Turbo-Boost, Hyper-Threading и Virtualization
Интегрированные в процессор контроллеры памяти и графики для повышения производительности системы
Максимальная производительность (набор микросхем Intel QM57 Express, память DDR3 с поддержкой технологии Dual Channel)
Высокоскоростные интерфейсы (жесткий диск Serial ATA, два интерфейса Gigabit Ethernet)

Минимизация простоев благодаря возросшей надежности системы

Надежная работа 24 часа в день (высокий MTBF, изменяемая скорость работы вентиляторов)
Эффективная самодиагностика (диоды на передней панели для Ethernet и PROFIBUS, индикация температуры, сторожевого таймера, работы вентилятора и жесткого диска в конфигурациях RAID1/5, SIMATIC PC DiagMonitor)
Высокая надежность хранения данных благодаря RAID1
Быстрая идентификация сбоя в работе жесткого диска для его замены (благодаря светодиодам в RAID конфигурациях)
"Горячая замена" с помощью сменного фрейма в RAID конфигурации (замена жесткого диска во время работы)
Твердотельные диски (SSD) и память ECC (опционально)
Защита мобильных компонент на передней панели (например USB с лицензиями) от несанкционированного доступа посредством закрываемой замком передней дверцы
Заблокированный доступ к вентилятору: фильтр и вентилятор могут быть заменены только в случае открытой дверцы
Крышка корпуса компьютера может быть снята только при открытой передней дверце
Удобство обслуживания (модификация, сервис)

Снижение затрат благодаря защите инвестиций

Доступность в течении 3 ... 5 лет, гарантированная доступность запасных частей в течении 5 лет
Системные тесты с другими компонентами SIMATIC
Сертификаты для продаж во всем мире (cULus)
Поддержка устаревших интерфейсов (PS/2, COM, LPT)
Совместимость по установочным размерам с более старыми моделями
Поддержка и сервис по всему миру

Снижение затрат благодаря экономии времени на ввод в эксплуатацию и сервис

Высокая гибкость использования и расширяемость благодаря встроенным интерфейсам и 3 слотам (PCI и PCI-Express)
Установленная и активированная операционная система
Быстрое восстановление жесткого диска к состоянию поставки благодаря диску восстановления DVD
Низкий уровень шума благодаря контролируемой работе вентилятора
Возможность использования, как в качестве промышленной рабочей станции, так и сервера
Интерфейсы PROFIBUS или PROFINET и встроенный контроллер RAID1(опционально)
2 x LAN 10/100/1000 Мбит/с интерфейса (Gbit LAN с функцией teaming)
Гибкие возможности инсталляции - как на телескопических рельсах в стойке, так и в качестве обычного настольного ПК.

Технические данные

Order number		6AG4112-1....-....
		SIMATIC IPC647C
Product type designation
Supply voltage
Type of supply voltage		100 - 240 V AC
Processor
Processor type		Core i7-610E (2.53 GHz 2C/4T, 4 MB Cache, TB, VT-x, VT-d, EM64T); Core i5-520E (2.4 GHz, 2C/4T, 3 MB Cache, TB, VT-x, VT-d, EM64T); Core i3-330E (2.13 GHz, 2C/4T, 3 MB Cache, VT-x, EM64T)
Drives
Hard disk		250 GB or 500 GB SATA HDD, RAID1 HDD, 32 GB SATA SSD, installed internally in the shock and vibration-damped drive rack, or on the front drive support in the swap frame
Memory
Type of memory		DDR3-SDRAM
Main memory		1 GB to 8 GB, ECC optional
Hardware configuration
Slots
● Free slots		2x PCI, 1x PCIe x16 or 1x PCI, 1x PCIe x8 (4 lane), 1x PCIe x16; all modules up to 312 mm in length are supported
Interfaces
Interface/bus type		2 x COM, 1 x LPT, 1 x DVI-I, 2 x PS/2, audio (Microphone In, Line Out), 7 x USB 2.0, 2 x Gigabit Ethernet, PROFIBUS or PROFINET optional
PROFIBUS/MPI		Onboard, isolated, max. 12 Mbit/s, CP5611-compatible
serial interface		COM1: 1 x V.24 (RS232), COM2: 1 x V.24 (RS232C)
parallel interface		LPT1 (EPP/ECP)
USB port		2x USB 2.0 on front, 4x USB 2.0 on rear, 1x USB 2.0 internal
Connection for keyboard/mouse		2x PS/2
Video interfaces
● Graphics interface		1 x DVI-I or 1 x VGA (via adapter) optional
Monitoring functions
Temperature		Yes
Watchdog		Yes
Status LEDs		POWER; HARD DISK; ETHERNET 1; ETHERNET 2; PROFIBUS/MPI; SF PROFINET; WATCHDOG; TEMP; HDD1 ALARM; HDD2 ALARM
Standards, approvals, certificates
CE mark		Yes
Ambient conditions
Ambient temperature in operation
● Ambient temperature in operation		+ 5 °C to + 35 °C without restrictions; + 5 °C to + 45 °C no burner operation; + 5 °C to + 50 °C no ODD operation; power dissipation of the expansion modules in total less than 30 W
● Min.		5 °C
● max.		50 °C
Relative humidity
● Relative humidity		Tested according to IEC 60068-2-78, IEC 60068-2-30: 5% to 80% at 25 °C (no condensation)
Vibrations
● Vibration load in operation		Tested according to IEC 60068-2-6: 10 cycles, 10 Hz to 58 Hz: 0.0375 mm, 58 Hz to 500 Hz: 4.9 m/s² (0.5 g)
Shock testing
● Shock loading in operation		Tested according to IEC 60068-2-27, IEC 60068-2-29: half-sine: 50 m/s2 (5 g), 30 ms, 100 shocks per axis
Software
SIMATIC Software		Optional in a package with SIMATIC WinCC, WinCC flexible, or WinAC RTX

Дальнейшая информация

Дальнейшая информация может быть найдена на:

http://www.siemens.com/simatic-pc
