Устройства SIMATIC HMI для взрывоопасных зон: SIMATIC HMI Panel PC Ex.

Область применения

SIMATIC HMI Panel PC Ex это панельные компьютеры для исползования прямо во взрывоопасных зонах. Эти устройства являются идеальной платформой как для встроенных приложений (без обслуживания), так и как платформа для приложений работающих под операционной системой Windows XP Professional.

Интеграция

Конфигурация и встроенные интерфейсы SIMATIC HMI Panel PC Ex:

Intel Atom N270 CPU с 1.6 ГГц и 1 ГБ DDR2 RAM
Носитель информации 4 ГБ или 16 ГБ Flash с Windows XP Embedded или жесткие диски на 60 ГБ или 120 ГБ с Windows XP Professional
10/100 Mbit 100-base TX (Ex e) или 100base FX (Ex op is) FOC network
2x RS232 или 2x RS422/485
4x USB 2.0 (2x Ex I, 2x Ex e (version Zone 1) или 2x Ex nA (version Zone 2))

Чертеж

Обозначения:

h = Монтажный зажим (10 x)

i = Монтажная рамка

j = Шкаф управления или корпус куда встраивается устройство

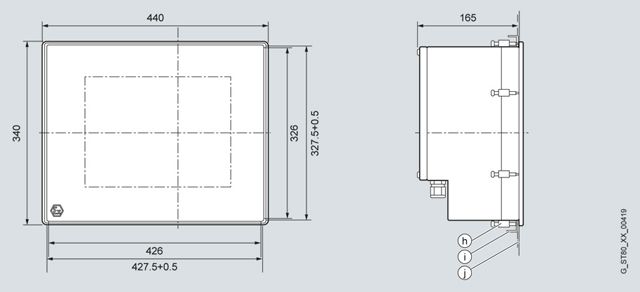

SIMATIC HMI Panel PC Ex 15"

15" сенсорный экран	Ширина в мм	Высота в мм	Глубина в мм
Панель оператора	440	340	165
Инсталляционный вырез	427.5 ± 0.5	327.5 ± 0.5	-

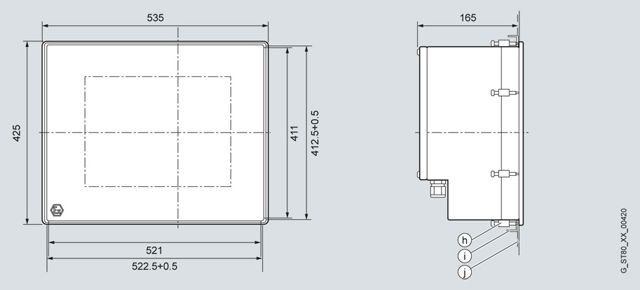

SIMATIC HMI Panel PC Ex 19"

19" сенсорный экран	Ширина в мм	Высота в мм	Глубина в мм
Панель оператора	535	425	165
Инсталляционный вырез	522 ± 0.5	412.5 ± 0.5	-

Технические данные

	SIMATIC HMI Panel PC Ex
Общие характеристики
Дизайн	Панельный ПК для установки в специальный корпус или шкаф управления
Передняя панель	15" и 19", опционально 15" дисплей повышенной яркости
Управление	Сенсорный экран с 8-ю функциональными клавишами
Блок питания	24 В DC, макс. 2.1 A (19")
Интерфейсы
Ethernet	10/100 Mbit Ex e или оптоволокно 100 Mbit (SC) Ex op is
USB 2.0	2 x Ex i, 2 x Ex e (Zone 1) или 2 x Ex nA (Zone 2)
Последовательный	2 x RS232 или 2 x RS422/485
Внешние условия
Степень защиты	IP66 спереди, IP65 сзади
Допустимая температура внешней среды во время эксплуатации	-20 °C ... +50 °C (холодный пуск начиная с -10 °C) с опционным дополнительным нагревателем от -30 °C
Влажность	5% ... 80% при 25 °C (без конденсации)
Разрешения/рекомендации
Устройства в версии "Zone 1"	II 2 (2) G Ex d e mb ib [ib] [op is] IIC T4 II 2 D Ex tD A21 IP65 T90 °C DNV (marine engineering), GOST-R, UL-Inmetro
Устройства в версии "Zone 2"	II 3 (3) G Ex d e mb nA nL [nL] [op is] IIC T4 II 3 (2) G Ex d e mb nA nL [ib] [op is] IIC T4 II 3 (2) D Ex tD A22 IP65 [ibD] T90°C, GOST-R
Оперативная память	1 ГБ RAM
Операционная систма, предустановленная	Windows XP Professional, Windows XP Embedded
Носители информации	Карта Compact Flash 4 ГБ / 16 ГБ или жесткий диск 60 ГБ / 120 ГБ
Размеры
Монтажные размеры (Ш x В x Г)	15": 427.5 мм x 327.5 мм x 165 мм 19": 522.5 мм x 412.5 мм x 165 мм
Размеры панели (Ш x В)	15": 440 мм x 340 мм 19": 535 мм x 425 мм
Вес	15": 15 кГ 19": 23 кГ

Дальнейшая информация

Дополнительная информация доступна в Интернете по адресу:

http://www.siemens.com/ex-zone-hmi-devices

Примечание:

Если Вам нужна особая модификация или расширение описанных здесь продуктов, обратитесь к разделу "Customized products". Там имеется информация о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей промышленности, а также о возможностях модификации и адаптации стандартных продуктов по техническим требованиям заказчика.
