Реле контроля тока SIRIUS 3RR2 предназначены для контроля нагрузки двигателей и других потребителей электроэнергии. В двух или трех фазах они контролируют превышение или занижение уставок пороговых величин действующих значений переменного тока.

В то время как контроль полного тока используется, прежде всего, в связи номинальным вращающим моментом или с перегрузкой, вариант контроля активной составляющей тока может быть использован для наблюдения и оценки коэффициента нагрузки во всем диапазоне крутящего момента двигателя.

Реле контроля тока 3RR2 может быть интегрировано непосредственно в фидер путем установки на контактор 3RT2; при этом отдельное соединение силовых цепей не требуется. Не требуется также никаких дополнительных трансформаторов тока.

Реле могут использоваться как реле перегрузки или контроля токов в линии. Специальный адаптер позволяет устанавливать реле отдельно на стандартной монтажной рейке.

Варианты исполнения

Базовое исполнение

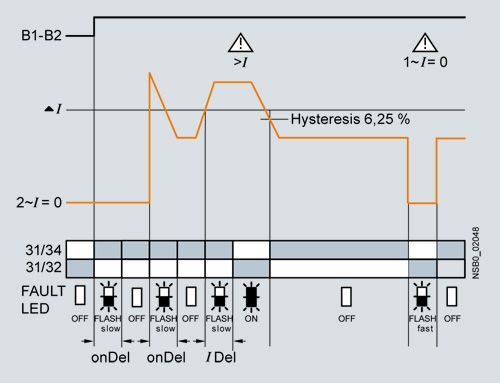

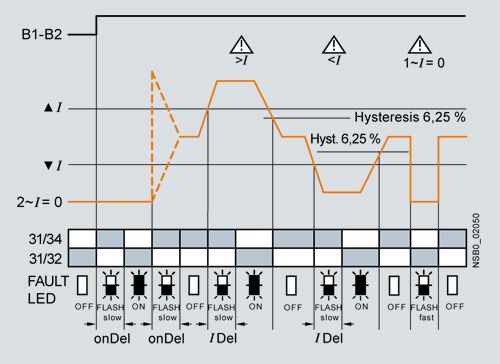

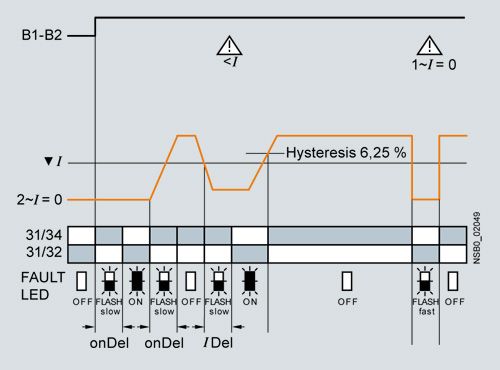

Базовое исполнение с контролем величины полного тока в двух фазах, перекидным контактом на выходе и аналоговой настройкой обеспечивает высокий уровень надежности контроля, особенно в диапазонах номинальных нагрузок и перегрузок.

Стандартное исполнение

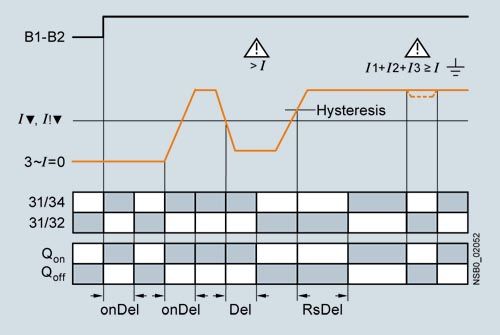

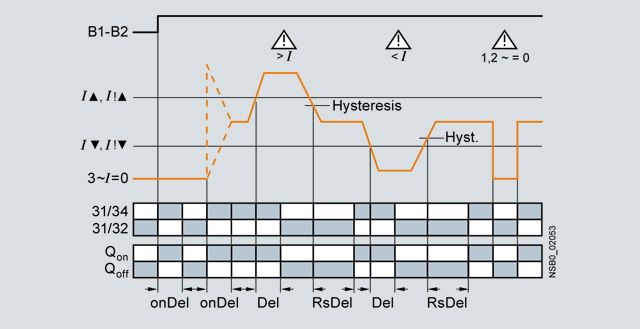

Стандартное исполнение обеспечивает контроль тока в трех фазах с возможностью выбора контроля активной составляющей тока. Они имеют дополнительные возможности диагностики, такие как контроль токов замыкания на землю, контроль порядка чередования фаз, контроль двигателей при моменте нагрузки ниже номинального. Эти устройства имеют дополнительный независимый полупроводниковый выход, дисплей измеряемой величины и цифровую настройку.

Оба исполнения могут иметь терминалы с винтовыми или пружинными зажимами для каждого из типоразмеров S00 и S0.

Область применения

Контроль повышения и понижения тока
Контроль обрыва проводников
Контроль работы на холостом ходу и сброса нагрузки, например, при обрыве клиноременной передачи или работы насоса без нагрузки
Контроль перегрузки, например, на насосе из-за загрязнения системы фильтрации.
Контроль функциональности электрических нагрузок, таких как электронагреватели

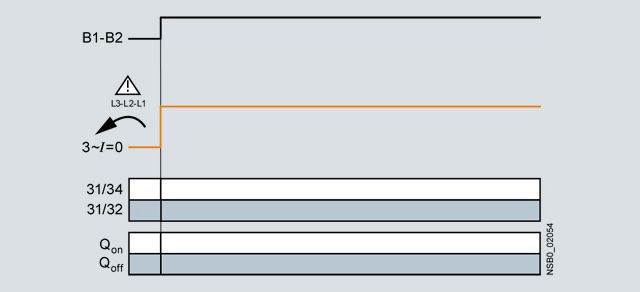

Контроль нарушения порядка чередования фаз на мобильном оборудовании, таком как компрессоры или подъемные краны
Контроль коротких замыканий с высоким сопротивлением, например, из-за поврежденной изоляции или сырости.

Особенности

Непосредственная установка на контакторы 3RT2, т. е. без дополнительных затрат на подключение силовой цепи
Оптимально согласованы с техническими характеристиками контакторов 3RT2
Не требуется отдельный трансформатор тока
Исполнение с широким диапазон подаваемого напряжения
Изменяемые настройки на повышение напряжения, понижение напряжения или контроль диапазона
Свободно конфигурируемые выдержки времени и RESET
Отображение фактических величин и сообщения о состоянии
Все исполнения со съемными терминалами тока управления
Все исполнения с винтовыми зажимами или альтернативно с пружинными зажимами
Простое определение пороговых значений через прямые ссылки на фактически измеренные значения уставок нагрузки
Диапазон выбора контроля и измерения активного тока означает, что только одно устройство для контроля двигателя требуется для всей кривой крутящего момента
В дополнение к контролю тока можно также следить за обрывом кабеля, обрывом фазы, порядком чередования фаз, токами замыкания на землю и блокировкой ротора.
