Комплект дистанционного управления для SIMATIC Panel PC

Заказные данные
(6)
Аксессуары
(6)

Комплект дистанционного управления позволяет выносить органы управления компьютеров Panel PC 677/877 на расстояние до 20 м от системного блока.

Область применения

Комплект может использоваться исключительно с компьютерами Panel PC 677 и Panel PC 877. При этом компьютеры Panel PC 677 должны иметь BIOS от V05.01.05 и выше. Работоспособность комплекта гарантируется только при использовании кабелей, входящих в его состав.

Дизайн

Комплект включает в свой состав следующие компоненты:

Удаленный модуль (установлен на тыльной части блока оперативного управления)
Соединительный видео кабель (промышленный DVI-D кабель)
Соединительный USB кабель (при расстояниях до 5 м используется стандартный USB кабель; при расстояниях от 5 м и больше USB сигналы передаются через кабель категории 6 с использованием внешнего усилителя)
Компоненты для монтажа блока оперативного управления в шкафах управления, на консолях или машинах

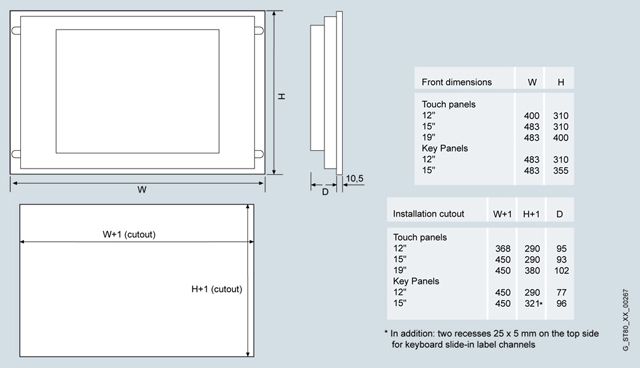

Чертеж

Особенности

Поддержка всех функциональных возможностей органов управления на фронтальной панели Panel PC
- светодиодные индикаторы состояний (температура/питание)
- светодиодные индикаторы клавиатуры, пьезо мышь
- интерфейс USB 2.0 на фронтальной панели (до 5 м), USB 1.1 (до 20 м)
- фоновое изображение недоступных для использования экранных элементов (пунктов меню, окон, боксов и т.д.)
- программируемый контроллер клавиатуры
- использование опционального модуля непосредственного управления с клавиатуры
Построение ультра компактных блоков оперативного управления
Возможность последующего обновления, модификации клиентом
Использование со всеми компьютерами SIMATIC Panel PC 677 и PC 877
Чисто аппаратное решение, не зависящее от типа используемой операционной системы
Опциональные варианты питания постоянным или переменным током
Удаление блока управления от системного блока на расстояние до 20 м
Конкурентоспособная цена

Технические данные

Комплект дистанционного управления SIMATIC Panel PC
Конструкция	Блок управления компьютеров Panel PC 677/877
Поддерживаемые типы системных блоков	Все компьютеры Panel PC 677/877: 12" Touch/Key (сенсорный экран/ клавиатура) 15" Touch/Key (сенсорный экран/ клавиатура) 19" Touch (сенсорный экран)
Длина соединительных кабелей	5 м 10 м 20 м
Функции фронтальной панели	Аналогичны функциям фронтальной панели компьютера со следующими особенностями использования интерфейсов USB : Расстояние 5 м: USB 2.0, и только один внешний 2.0 Hub Расстояние > 5 м: USB 1.1, и только один внешний 1.1 Hub
Внешние порты	С дополнительным USB портом на удаленном модуле (с тыльной стороны блока оперативного управления)
Напряжение питания	=24 В (20.4 ... 28.8 В) или ~110-240 В; 50/60 Hz
Одобрения	CE, cULus (UL 508)
Комплект поставки	Удаленный модуль Комплект кабелей Монтажные аксессуары компьютеров PC677/877 Кабель питания европейского исполнения (для комплектов с питанием переменным током)
