Модуль защиты от перенапряжений

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

  Модуль используется для защиты отдельных устройств или секций AS-интерфейса от коммутационных перенапряжений, или перенапряжений, вызванных удаленными ударами молнии. Для защиты от прямых ударов молнии необходимо применение дополнительных технических средств.

  Подключение к AS-интерфейсу производится через модули связи FK-E или PG-E. При использовании EEMI интерфейса защита распространяется на желтый и черный кабель.

  Для обеспечения защитных функций модуль должен быть подключен к контуру заземления с низким сопротивлением. Подключение производится желто-зеленым кабелем с оболочкой, стойкой к воздействию масел.

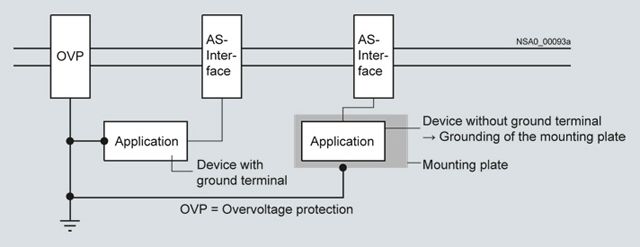

  Заземление модулей и защищаемого оборудования должно выполняться через общий контур заземления. В защищаемом оборудовании с полной изоляцией должны заземляться монтажные конструкции.

  Модуль защиты от перенапряжений является пассивным модулем и не требует задания сетевого адреса. Его корпус обеспечивает степень защиты IP 67.

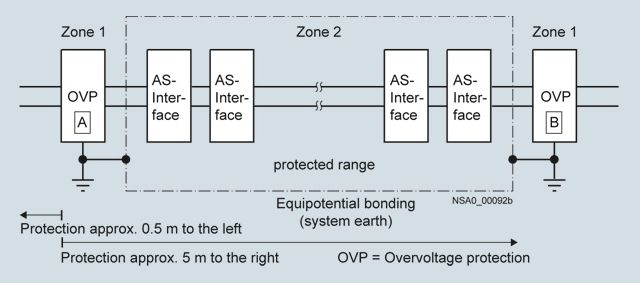

  Пример использования
