  GlobalDataMemory

  Через накопитель в глобальной памяти данных (Global DataMemory, GDM) может производиться обмен данными между всеми находящимися в системе на различных стойках модулями CPU.

  Через эту центральную память могут одновременно соединяться до 44 стоек, благодаря чему могут использоваться макс. 836 модулей CPU.

  Для GDM используется собственная стойка UR5213 (21 слот). В ней указывается модуль памяти CP52M0 (слот 1) и соответствующее количество интерфейсных модулей CP52IO (слоты со 2 по 12).

  В каждой стойке, соединяющейся с GDM, необходим модуль доступа CP52A0.

  Через волоконно-оптический кабель эти стойки звездообразно подключаются к GDM.

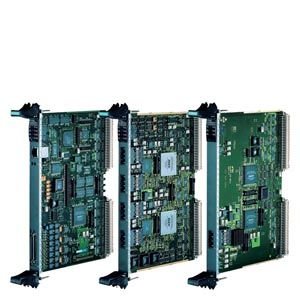

  Модуль памяти CP52M0

  На модуле памяти CP52M0 находится центральное запоминающее устройство системы GDM емкостью 2 Мбайта. Через него осуществляется весь обмен данными между процессорами в присоединенных стойках.

  Обмен данными между интерфейсными модулями CP52IO и модулем памяти осуществляется через заднюю шину.

  CP52M0 производит считывание со всех интерфейсов для волоконно-оптических кабелей модулей CP52IO, установленных в стойке GDM, регистры ошибок и диагностики и централизованно распознает рабочее состояние всех этих интерфейсов. Для дальнейшего анализа этот результат выводится на цифровые выходы CP52M0.

  Интерфейсный модуль CP52IO

  К интерфейсному модулю глобальной памяти данных (GlobalDataMemory) CP52IO через волоконно-оптические кабели подключаются модули доступа к GDM CP52A0 в присоединенных стойках. К каждому CP52IO можно подключить до 4 стоек.

  Модуль доступа CP52A0

  Модуль доступа CP52A0 проектируется в каждой стойке, подключенной к GDM.

  Совместная эксплуатация

  Модули GDM CP52M0 и CP52IO эксплуатируются в специальном, особенно быстром режиме. Совместная эксплуатация с другими модулями SIMATIC TDC невозможна.

  Волоконно-оптический кабель

  Для связи между интерфейсными модулями CP52IO и модулем доступа CP52A0 используется дуплексный волоконно-оптический кабель (диаметр волокна 62,5/125 мкм). Максимальная длина кабеля составляет 200 м. присоединение производится через дуплексный штепсельный разъем типа SC.





  Дизайн

  Для GDM используется собственная стойка UR5213 (21 слот). В ней устанавливается модуль памяти CP52M0 (слот 1) и соответствующее количество интерфейсных модулей CP52IO (слоты со 2 по 12).



  В каждой подкорзине, подключенной к GDM необходим модуль доступа CP52A0.

  Подкорзины подключаются к GDM по звездообразной топологии с помощью волоконно-оптических кабелей.

  Функции

  Модуль памяти CP52M0

  2 Мбайта центральной памяти GDM системы находятся на модуле памяти CP52M0. Через него осуществляется весь обмен данными между процессорами в присоединенных стойках.

  Обмен данными между интерфейсными модулями CP52IO и модулем памяти осуществляется через заднюю шину.

  CP52M0 производит считывание со всех интерфейсов для волоконно-оптических кабелей модулей CP52IO, установленных в стойке GDM, регистры ошибок и диагностики и централизованно распознает рабочее состояние всех этих интерфейсов. Для дальнейшего анализа этот результат выводится на цифровые выходы CP52M0.

  Интерфейсный модуль CP52IO

  К интерфейсному модулю глобальной памяти данных (GlobalDataMemory) CP52IO через волоконно-оптические кабели подключаются модули доступа к GDM CP52A0 в присоединенных стойках. К каждому CP52IO можно подключить до 4 стоек.

  Модуль доступа CP52A0

  Модуль доступа CP52A0 проектируется в каждой стойке, подключенной к GDM.

  Совместная эксплуатация

  Модули GDM CP52M0 и CP52IO эксплуатируются в специальном, особенно быстром режиме. Совместная эксплуатация с другими модулями SIMATIC TDC невозможна.

  Волоконно-оптический кабель

  Для связи между интерфейсными модулями CP52IO и модулем доступа CP52A0 используется дуплексный волоконно-оптический кабель (диаметр волокна 62,5/125 мкм). Максимальная длина кабеля составляет 200 м. присоединение производится через дуплексный штепсельный разъем типа SC.

  Технические данные

  CP52M0
  Источник питания
  Питающее напряжение/ток (при 25 ºC)	+5 В тип. 0,4 A +3,3 В тип. 0,7 A +12 В тип. 0,01 A –12 В тип. 0,01 A
  Мощность потерь, тип.	4,5 Вт
  Занимаемое место / ширина	1 слот
  Вес	0,6 кг
  Цифровые входы
  Количество	16
  Потенциальная развязка	нет
  Внешний источник питания:
  номинальное напряжение	24 В
  допустимый диапазон	от 20 до 30
  кратковременно	35 В, в течение макс. 0,5 с
  макс. потребление тока, без нагрузки	40 мА
  Диапазон выходных напряжений:
  при сигнале 0, макс.	3 В
  при сигнале 1, мин.	Внешнее питающее напряжение: -2,5 В
  Выходной ток:
  при сигнале 0, мин.	-20 мкА
  при сигнале 1
  - номинальное значение	50 мА
  - допустимый диапазон, макс.	100 мА
  Время запаздывания	100 мкс
  Макс. частота коммутации выходов при омической нагрузке	6 кГц
  Защита от короткого замыкания на
  массу	да
  внешний источник питания	нет
  Макс. ток короткого замыкания	250 мА
  Суммарный ток выходов (до 60 °C)	16 x 50 мА
  Ограничение индуктивного напряжения отключения.	Внешнее питающее напряжение +1 В







  CP52IO
  Источник питания
  Питающее напряжение/ток (при 25 ºC)	+5 В тип. 3 A +3,3 В тип. 0,8 A
  Мощность потерь, тип.	18 Вт
  Занимаемое место / ширина	1 слот
  Вес	0,6 кг







  CP52A0
  Источник питания
  Питающее напряжение/ток (при 25 ºC)	+5 В тип. 1,5 A +3,3 В тип. 0,4 A
  Мощность потерь, тип.	9 W
  Занимаемое место / ширина	1 слот
  Вес	0,6 кг
