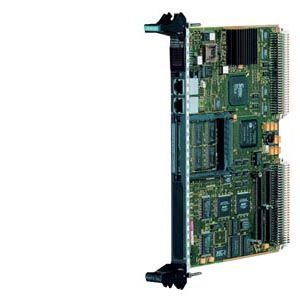

Центральный процессор CPU550

• Заказные данные
  (1)
• Аксессуары
  (3)
• Информационные материалы

  Информационные материалы

  RUS_108151.PDF

  Высокопроизводительный модуль CPU для решения задач регулирования и управления и вычислительных задач.

  Характеристики

  • 8 цифровых входов, из них 4 пригодны для аварийных ситуаций

  • 5x7 индикаторный элемент на светодиодах

  • Последовательный интерфейс RS232 для местного обслуживания

  • Гнездо для модуля программного запоминающего устройства MC5xx

  • Времена опроса от 100 мкс

  • 32-мегабайтное синхронное динамическое ОЗУ

  • 2-мегабайтная синхронная кэш-память

  • Тактовая частота 266 МГц

  • 64-битовый RISC-процессор CPU с блоком вычислений в режиме с плавающей точкой

  • 256-килобайтное статическое ОЗУ с батарейной буферизацией

  • Достигает примерно 3-кратной вычислительной мощности по сравнению с модулем CPU SIMADYN D PM6







  Дизайн

  CPU551 имеет слот для модуля памяти программ MC5xx:

  • Модуль памяти программ MC500 (4 Мбайта)
  • Модуль памяти программ MC510 (8 Мбайт)
  • Модуль памяти программ MC521 (2 Мбайта)

  Технические данные

  Блок питания
  Питающее напряжение / ток (при 25 ºC)	+3,3 В, тип. 2,0 A +5 В, тип. 1,5 A +12 В, тип. 0,04 A –12 В, тип. 0,04 A
  Буферная батарея	3,0 В, тип. 2,2 мкА
  Мощность потерь, тип.	15 Вт
  Занимаемое место / ширина	1 слот
  Вес	0,6 кг
  Цифровые входы
  Количество	8 входов, из них 4 могут использоваться в аварийных ситуациях
  Потенциальная развязка	Только через дополнительный интерфейсный модуль
  Входное напряжение
  номинальное напряжение	24 В
  для сигнала 0	от -1 В до +6 В
  для сигнала 1	от +13,5 В до +33 В
  Входной ток
  при сигнале 0	0 мА
  при сигнале 1	3 мА
  Время запаздывания	100 мкс
  Часы реального времени, разрешающая способность	0,1 мс
