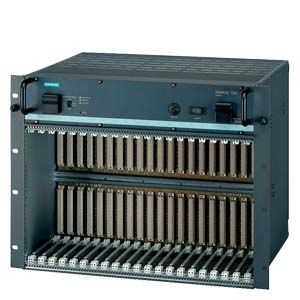

  Стойка UR5213 является основой SIMATIC TDC, которая включает в себя блок питания системы, а также системный вентилятор.

  Высокопроизводительная 64-битовая задняя шина делает возможным быстрый обмен данными между вставленными в стойку модулями.

  Характеристики

  • Закрытый и экранированный в соответствии с требованиями электромагнитной совместимости корпус

  • 21 гнездо

  • 3 светодиода для индикации состояния

  • 3 реле со свободным потенциалом для сигнализации о наличии повреждений

  • Ниша для буферных батарей (2 x 1,5 V Mignon, AA)

  • Блок питания с тройным вентилятором и сетевым выключателем в виде вставного блока, заменяемый спереди

  • Вентиляторы с контролем их работы

  • Высокопроизводительная 64-битовая задняя шина для быстрого обмена данными между модулями

  • Вспомогательные средства для упрощения монтажа и демонтажа модулей



  Дизайн

  • Закрытый и экранированный в соответствии с требованиями электромагнитной совместимости корпус
  • 21 гнездо
  • 3 светодиода для индикации состояния
  • 3 реле с сухими контактами для сигнализации о наличии повреждений
  • Гнездо для буферных батарей (2 x 1,5 V Mignon, AA)
  • Блок питания с тремя вентиляторами и сетевым выключателем в виде вставного блока, заменяемый спереди
  • Вентиляторы с контролем их работы
  • Высокопроизводительная 64-битовая задняя шина для быстрого обмена данными между модулями
  • Вспомогательные средства для упрощения монтажа и демонтажа модулей

  Технические данные

  Технические данные
  Диапазон входных напряжений	~ 95 – 255 В, 47 – 63 Гц
  Буферизация исчезновения напряжения сети	мин. 15 мс
  Размеры (Ш x В x Г)	482,6 x 354,9 x 342
  Вес	ок. 20 кг
  Род защиты	IP20
  Номинальный входной ток	Тип. < 10 A
  Ток включения, макс. (пусковой ток)	16 A
  Рекомендуемый предохранитель	Автоматический выключатель для защиты сети: 16 A (тип B) Плавкий предохранитель: инерционный 16 A
  Макс. напряжение включения реле сигнализации о наличии повреждения	~ 230 В
  Выходные напряжения	+3,3 В 60 A + 5 В 30 A + 12 В 8 A - 12 В 8 A
  Диапазон рабочих температур	от 0°C до +55°C
  Диапазон температур хранения	от -40°C до +70°C
