OPC сервер для PROFIBUS

Информационные материалы

OPC сервер поставляется совместно с другим коммуникационным программным обеспечением.

Стандартный, открытый, независимый от производителя интерфейс.

Обмен данными между OPC-совместимыми приложениями Windows и программируемыми контроллерами SIMATIC S7/S5.

Возможность встраивания в интерфейсы программ.

Эффективный обмен данными под управлением операционных систем Windows NT 4.0 и Windows 2000 Pro.

OPC-Scout с функциями броузера OPC-клиента и OCX управления данными (только в S7-OPC сервере).

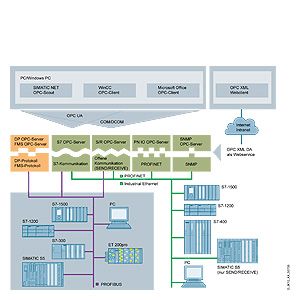

Системная конфигурация с OPC-сервером

Область применения

Операционная система Windows NT/ 2000 позволяет использовать OPC (OLE for Process Control) сервер в программах пользователя для расширения коммуникационного интерфейса COM (Component Object Model) и DCOM (Distributed COM).

Базовым принципом OPC является организация связи между OPC клиентом и OPC сервером через стандартный открытый интерфейс, позволяющий производить обмен данными между изделиями различных производителей. Кроме того, возможна организация обмена данными с уже существующими OPC-совместимыми приложениями Windows (Microsoft Office 97, системами человеко-машинного интерфейса и т.д.).

В качестве OPC серверов PROFIBUS могут использоваться:

DP-OPC сервер для поддержки стандартного протокола PROFIBUS-DP.

FMS-OPC сервер для поддержки стандартного протокола PROFIBUS-FMS.

S7-OPC сервер для поддержки S7 функций связи, обработки аварийных сообщений и запросов на прерывания, а также функций S5-совместимой связи (SEND/RECEIVE).

OPC сервер обеспечивает:

Поддержку стандартных процедур доступа к SIMATIC S7 и SIMATIC S5 со стороны OPC-совместимых клиентов Windows NT/ 2000.

Обмен данными между системами автоматизации различных производителей.

Использование одного и того же интерфейса пользователя для различных компонентов.

Возможность доступа к данным с любого компьютера, включенного в локальную или глобальную вычислительную сеть.

Высокоэффективный доступ к данным через пользовательский интерфейс (C++).

Простое внедрение в интерфейс систем автоматизации (VB) и OCX управление данными (только S7- и FMS-OPC сервер).

Возможность объединения переменных в группы, что позволяет обрабатывать большие объемы данных за короткое время.

Функции

Открытая стандартная адресация, использующая логические имена объектов систем и компонентов автоматизации.

Поддержка символьных имен, заданных в STEP 7.

Эффективный обмен данными между компонентами автоматизации и различными приложениями для обработки данных.

Одновременное использование нескольких серверов с одним приложением-клиентом.

Работа нескольких клиентов с одним OPC сервером.

Поддержка специфичных конфигураций серверов.

Интерфейсы:
- “Custom Interface” для эффективного обмена данными с приложениями C++.
- “Automation Interface” для обмена данными с приложениями Visual Basic или подобными приложениями.
- OCX управление данными для использования в COM/DCOM совместимых приложениях Windows (только для S7-OPC и FMS-OPC серверов).

Конфигурирование

Все параметры связи могут конфигурироваться с помощью инструментальных средств установленного программного обеспечения. В комплект поставки включены демонстрационные программы, иллюстрирующие возможные варианты использования интерфейса с программами C++ и программами Visual Basic.

Сравнение традиционной архитектуры клиент-сервер и ОРС архитектуры

Особенности

Простое использование стандартного интерфейса в различных сетях с различными протоколами передачи.

Простота изучения.

Простая интеграция в системную среду и офисные приложения через C++ и Visual Basic интерфейс.

Минимальное время для программирования приложений.

Поставка в комплекте с коммуникационным программным обеспечением.

Технические данные

Технические данные
Программирование	Синхронное и асинхронное считывание и запись переменных
	Мониторинг переменных с использованием OPC сервера с сигнализацией клиенту случаев появления изменений
	Использование множественных операций для обработки больших объемов данных за короткие промежутки времени
Интерфейсы	Интерфейс пользователя (C++, NET); для высокопроизводительных OPC серверов
	Интерфейс автоматизации (VB, Excel, Access, Delphi, ...) для простых приложений
	Графический интерфейс с OCX или .NET Data Control; для конфигурирования вместо программирования
	OPC XML-интерфейс для доступа к данным (Data Access)
Протоколы	S7 функции связи
	Открытый обмен данными (SEND/RECEIVE)
	PROFIBUS DP
	PROFIBUS FMS

Версии продуктов	включая OPC серверы для:
HARDNET-PB DP	PROFIBUS DP, XML-DA
HARDNET-PB S7	S7 функций связи, XML-DA
FMS-5613	FMS функций связи, XML-DA
SOFTNET-PB S7	S7 функций связи, XML-DA
SOFTNET-PB DP	PROFIBUS DP, XML-DA
SOFTNET-PB DP slave	Ведомое устройство PROFIBUS DP, XML-DA
CP 5603/CP 5613 A2/CP 5623/CP 5614 A2 and CP 5624 with DP-Base software	Открытый обмен данными (FDL), ведущее устройство PROFIBUS DP с доступом к ведомым DP устройствам через CP 5614 A2/CP 5624, XML-DA
