Реле торможения/ безопасное реле торможения
Реле торможения вместе с Силовыми модулями книжного формата используются для управления торможением двигателя.
В случае использования Безопасного реле торможения процесс торможения управляется в соответствии с EN 954‑1, класс безопасности 3 и IEC 61508 SIL2 (готовится к выходу).Дизайн
Реле торможения включает следующие интерфейсы:
• 1 контактный переключатель (Отсутствие контакта) для управления соленоидом торможения двигателя
• 1 разъем для кабельного узла (CTRL) на Силовой модуль книжного формата
Безопасное реле торможения включает следующие интерфейсы:
• 1 двухканальный транзисторный выход для управления соленоидом торможения двигателя
• 1 разъем для кабельного узла (CTRL) на Силовой модуль книжного формата
• 1 разъем для питания 24 В DCСоединение между питанием 24 В DC и Безопасным реле торможения должно быть как можно более коротким.
Реле торможения или Безопасное реле торможения устанавливается ниже Силового модуля на пластине с экранированным штекером.
Реле торможения или Безопасное реле торможения включает кабельный узел (CTRL) для подключения к Силовому модулюИнтеграция
Схема подключениея тормозного реле

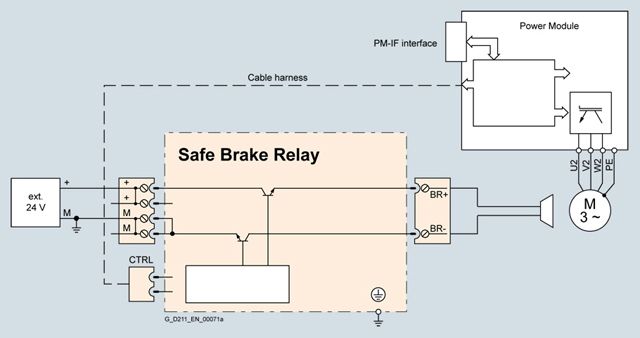

Схема подключения безопасного реле торможения
Внешний ограничитель перенапряжения не требуется.
Технические данные
Реле торможения
Реле безопасного торможения
Способность переключения в случае отсутствия контакта
Макс. 440 В AC/3.5 A
30 В DC/12 A–
Питание
–
от 20,4 В до 28,8 В DC
Рекомендуемое напряжение питания 26 В DC
(для компенсации перепадов напряжения кабеля фидера на соленоид торможения двигателя 24 В DC)Максимальное требование к допустимому значению тока торможения двигателя
–
2 A
Max current requirement (at 24 V DC)
–
0,05 A + требование к значению тока торможения двигателя
максимальное сечение провода
2.5 мм2
2.5 мм2
Ширина
69 мм (2.72 дюйм)
69 мм (2.72 дюйм)
Высота
63 мм (2.66 дюйм)
63 мм (2.66 дюйм)
Depth
33 мм (1.13 дюйм)
33 мм (1.13 дюйм)
Глубина
0.17 кг (0.4 фнт)
0.17 кг (0.4 фнт)
