Модули питания Smart в компактном книжном формате

Заказные данные
(1)
Аксессуары
(6)

Модули питания Smart являются нерегулируемыми блоками питания / рекуперации (диодный мост для питания; устойчивый, ведомый сетью инвертор на IGBT для рекуперации) со 100 % мощностью рекуперации. Способность к рекуперации модуля может деактивироваться параметрированием. Модули питания Smart предназначены для подключения к заземленным (TN, TT) и незаземленным (IT) сетям.

Предварительная зарядка промежуточного контура происходит через встроенные предзарядные резисторы.

Соответствующий сетевой дроссель необходим для работы модуля питания Smart.

Дизайн

Модули питания Smart компактного книжного формата стандартно имеют следующие подключения и интерфейсы:

1 подключение питающей сети через винтовые клеммы
1 подключение для 24 В DC питание электроники через разъем 24 В, входящий в объем поставки
1 подключение DC-контура через встроенные шины DC-контура
2 подключения PE / защитного проводника
3 розетки DRIVE‑CLiQ

Состояние модулей питания Smart индицируется с помощью многоцветных светодиодов.

Экран сигнального кабеля может быть подключен к модулю питанияс помощью специального зажима, например Weidmüller тип KLBÜ 3-8 SC.

В объем поставки модуля питания Smart входит:

Кабель DRIVE‑CLiQ для подключения к модулю управления, если он смонтирован непосредственно слева
2 заглушки для неиспользуемых розеток DRIVE-CLiQ
Кабель DRIVE‑CLiQ (длина зависит от ширины модуля) для подключения модуля питания Smart к следующему модулю двигателя
Перемычка для подключения 24 V DC шины к следующему модулю двигателя
терминальный адаптер 24 В (X24)
Коннектор X21 для цифровых входов и выходов
1 набор предупреждающих наклеек на разных языках
1 теплопроводящая пленка

Характеристика

Перегрузочная способность

Нагрузочный цикл с преднагрузкой

S6 нагрузочный цикл с преднагрузкой

Снижение характеристик

Выходная мощность в зависимости от температуры

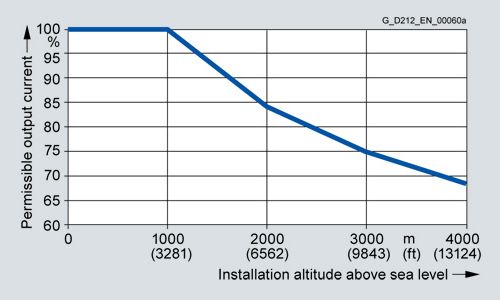

Выходная мощность в зависимости от высоты установки

Снижение напряжения в зависимости от высоты установки

Выходная мощность в зависимости от общей длины кабелей

Интеграция

Модули питания Smart подключаются к модулям управления CU320 или SimotionD4x5 по DRIVE-CliQ .

Пример подключения модуля питания Smart в компактном книжном формате

Технические данные

Общие технические параметры
Электрические параметры
Сетевое напряжение (до 2000 м (6562 фута) выше уровня моря)	380 ... 480 В 3 AC ±10 % (-15 % < 1 мин) ¹⁾
Частот сети	47 … 63 Гц
Коэффициент мощности сети При номинальной мощности
Общий коэффициент мощности (cos ϕ₁)	> 0.96
Суммарный (λ)	0.65 … 0.90
Категория перенапряжения с соответствии с EN 60664‑1	Класс III
Напряжение DC контура, приблизительно	1.35 x напряжение сети ²⁾
Питание электроники	24 В DC, -15 %/+20 %
Подавление радиопомех
Стандарт	Нет подавления
С сетевым фильтром	Категория C2 в соответствии с EN 61800‑3 до 350 м (1148 футов) общая длина кабелей (экранированных)
Условия окружающей среды
Тип охлаждения	Устройства спроектированы таким образом, что бы было возможно внутреннее воздушное охлаждение (для силовых модулей с принудительным воздушным охлаждением - с помощью through встроенного вентилятора) или охлаждение с помощью охлаждающей пластины
Допустимая температура окружающей среды и охладителя (воздуха) во время работы для сетевых компонентов, двигательных модулей и модулей питания	0 … 40 °C (32 … 104 °F) без ухудшения параметров, > 40 … 55 °C (104 … 131 °F) см. характеристики ухудшения параметров
Высота	До 1000 м (3281 фута) над уровнем моря без ухудшения параметров, > 1000 ... 4000 м (3281 ... 13124 фута) над уровнем моря см. характеристики ухудшения параметров
Сертификаты
Соответствие	CE (низковольтные и ЭМС директивы)
Одобрения	cULus

¹⁾ Так же может работать при сетевом напряжении 200 ... 240 В 3 AC ±10 % с соответствующей параметризацией и уменьшенной мощностью.

²⁾ Напряжение DC контура приблизительно равно среднему значению выпрямленного напряжения сети. Для дальнейшей информации см. описание конкретной системы.

Напряжение сети 380 ... 480 V 3 AC	Для Smart Line Modules компактного книжного формата
Внутреннее воздушное охлаждение/охлаждение с помощью охлаждающей пластины	6SL3430-6TE21‑6AA0
Мощность питания/регенерации
Номинальная мощность P_ном.
При 380 В 3 AC	16 кВт
При 460 В 3 AC ³⁾	(18 л.с.)
При загруженности S6 (40 %) P_S6	21 кВт
P_макс.	35 кВт
Ток DC контура
При 600 В DC	27 A
При загруженности S6 (40 %)	35 A
Максимальный	59 A
Входной ток
Номинальный ток при 380 В 3 AC	26 A
При загруженности S6 (40 %)	35 A
Максимальный	59 A
Требования по току 24 В DC напряжение питания электроники, макс.	1.1 A
Нагрузочная способность по току
Шина 24 B DC	20 A
Шина DC контура	100 A
Емкость DC контура
Smart Line Module	705 μF
Для сборки привода в линию, макс.	6000 μF
Потери мощности ¹⁾
С внутренним охлаждением	0.19 кВт
С охлаждением с помощью охлаждающей пластины, внут./внеш.	0.06/0.13 кВт
Температурное сопротивление R_th	0.1 K/Вт
Требования к охлаждению воздухом	0.016 м³/сек(0.6 ft³/s)
Уровень шума L_pA (1 м)	< 60 дБ
Сетевое подключение U1, V1, W1	Винтовые зажимы(X1)
Поперечное сечение проводника, макс.	2.5 … 10 мм²
Подсоединение экрана	Пластина дл подключения экрана интегрирована в разъем
PE соединение	Винт M5
Длина кабеля, макс. (сумма всех длин кабеля и DC контура) ²⁾
Экранированного	350 м (1148 футов)
Неэкранированного	560 м (1837 футов)
Степень защиты	IP20
Размеры
Ширина	100 мм (3.94 дюйма)
Высота	270 мм (10.6 дюйма)
Глубина	226 мм (8.90 дюйма)
Вес, приблизительно	5.3 кг (12 фунтов)

¹⁾ Потери мощности в Smart Line Module при номинальной нагрузке с учетом потерь в питании электроники 24 В DC.

²⁾ Макс. длины кабелей при работе с модулем ограничения напряжения (Voltage Clamping Module), см. "характеристики ухудшения параметров".

³⁾ Номинальная мощность приведена только для простоты подбора компонентов. Загруженность модуля выпрямления (Line Module) определяется работой двигательных модулей и его компоненты должны выбираться соответственно.
