Сигнальные кабели для SINAMICS S110

Заказные данные
(53)
Аксессуары
(15)

Информационные материалы

Интеграция

Обзор соединений силовых модулей SINAMICS S110 and S120 книжного формата с блоком управления CU310-2 для двигателей с/без интерфейса DRIVE-CLiQ

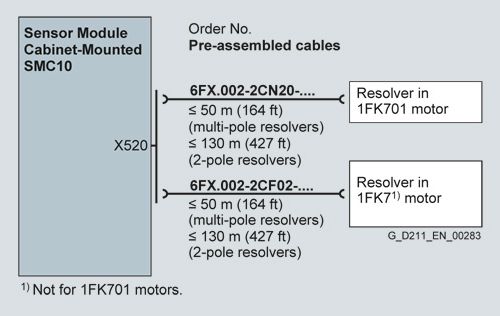

Обзор соединений для SINAMICS S110 и S120 SMC10 монтируемого в шкаф модуля латчика

Обзор соединений для SINAMICS S110 и S120 SMC20 монтируемого в шкаф модуля латчика

Обзор соединений для SINAMICS S110 и S120 SMC30 монтируемого в шкаф модуля латчика

Технические данные

Сигнальные кабели DRIVE-CLiQ без 24 V DC жил предварительно собранные

Тип	Длина	D_max	Степень защиты разъёма	DRIVE-CLiQ сигнальный кабель без 24 V DC жил
	m (ft)	мм (in)		Order No.
Фиксированные длины	0.11 (0.36) 0.16 (0.52) 0.21 (0.69) 0.26 (0.85) 0.31 (1.02) 0.36 (1.18) 0.41 (1.35) 0.60 (1.97) 0.95 (3.12) 1.20 (3.94) 1.45 (4.76) 2.80 (9.19) 5.00 (16.41)		IP20/IP20	6SL3060‑4AB00‑0AA0 6SL3060‑4AD00‑0AA0 6SL3060‑4AF00‑0AA0 6SL3060‑4AH00‑0AA0 6SL3060‑4AK00‑0AA0 6SL3060‑4AM00‑0AA0 6SL3060‑4AP00‑0AA0 6SL3060‑4AU00‑0AA0 6SL3060‑4AA10‑0AA0 6SL3060‑4AW00‑0AA0 6SL3060‑4AF10‑0AA0 6SL3060‑4AJ20‑0AA0 6SL3060‑4AA50‑0AA0
Мерный отрезок	макс. 70 (230)	7.0 (0.28)	IP20/IP20	6FX2002‑1DC00‑.... 6FX2002‑1DC20‑....
Мерный отрезок	макс. 70 (230)	7.0 (0.28)	IP67/IP67	6FX2002‑1DC00‑.... 6FX2002‑1DC20‑....
Код длин				....

Сигнальные кабели MOTION-CONNECT DRIVE‑CLiQ с 24 V DC DRIVE-CLiQ предварительно собранные

Тип	Применение	Длина, макс.	D_max	Степень защиты разъёма	MOTION-CONNECT DRIVE-CLiQ сигнальные кабели с 24 V DC жилами
		м (ft)	мм (in)		Заказной номер
Мерный отрезок	Для компонентов с DRIVE-CLiQ интерфейсом в шкафахt, то есть SINAMICS S120 силовых модулей	75 (246)	7.1 (0.28)	IP20/IP20	6FX8002‑2DC00‑....
Мерный отрезок		100 (328)	7.1 (0.28)	IP20/IP20	6FX5002‑2DC00‑....
Мерный отрезок	Для датчиков с DRIVE-CLiQ, встроенных в двигатели 1FK7/1PH8 Для соединения с двигателей с силовыми модулями SINAMICS S120	75 (246)	7.1 (0.28)	IP20/IP67	6FX8002‑2DC10‑....
Мерный отрезок		100 (328)	7.1 (0.28)	IP20/IP67	6FX5002‑2DC10‑....
Мерный отрезок	Для датчиков с DRIVE-CLiQ, встроенных в двигатели 1FK7/1PH8 Для соединений между двигателями	75 (246)	7.1 (0.28)	IP67/IP67	6FX8002‑2DC20‑....
Мерный отрезок		100 (328)	7.1 (0.28)	IP67/IP67	6FX5002‑2DC20‑....
MOTION‑CONNECT 500					5
MOTION‑CONNECT 800PLUS					8
Код длин					....

Сигнальные кабели предварительно собранные MOTION-CONNECT для двигателей с SPEED-CONNECT разъёмом

Датчики	Тип двигателя	Соединение через	Длина, макс.	D_max	Степень защиты разъёма	Базовые кабели	Удлинители
			м (ft)	мм (in)		Заказной номер	Заказной номер
Инкрементальный датчик sin/cos 1 V_pp 2048 S/R	1FK701	SMC20	50 (164)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CN20‑....	6FX8002‑2CN24‑....
Инкрементальный датчик sin/cos 1 V_pp 2048 S/R с C и D дорожками	1FK7¹⁾	SMC20	100 (328)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CQ31‑....	6FX❑002‑2CQ34‑....
Абсолютный датчик с EnDat	1FK701	SMC20	50 (164)	9.8 (0.39)	IP20/IP67	6FX❑002‑2EN21‑....	6FX8002‑2EN24‑....
Абсолютный датчик с EnDat	1FK7¹⁾	SMC20	100 (328)	9.8 (0.39)	IP20/IP67	6FX8002‑2EQ31‑....	6FX❑002‑2EQ34‑....
Резольвер
2-полюсный	1FK701	SMC20	130 (427)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CN20‑....	6FX8002‑2CN24‑....
Многополюсный	1FK701	SMC20	50 (164)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CN20‑....	6FX8002‑2CN24‑....
MOTION‑CONNECT 500						5	5
MOTION‑CONNECT 800PLUS						8	8
Код длин						....	....

¹⁾ Не для двигателей 1FK701.

Показанные комбинации удлинителей сигнальных кабелей являются примером.

Макасимальная длина кабеля не должна быть превышена (базовый кабель плюс удлинитель). на каждое место прерывания общая максимальная длина уменьшается на 2м.

Сигнальный кабель MOTION-CONNECT с разъёмами со штекером с полной резьбой

Датчики	Тип двигателя	Соединение через	Длина, макс.	D_max	Степень защиты разъёма	Базовые кабели	Удлинители
			м (ft)	мм (in)		Заказной номер	Заказной номер.
Абсолютный датчик с SSI 6FX2001‑5.S 24 В DC, c тактовая частота 100 ... 250 кГц		SMC30 CU310-2	100 (328)	9.3 (0.37)	IP20/IP67	6FX❑002‑2CC11‑....	6FX❑002‑2CB54‑....
Абсолютный датчик с EnDat 6FX2001‑5.E		SMC20	100 (328)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CH00‑....	6FX❑002‑2AD04‑....
резольвер
2-полюсный	1FK¹⁾	SMC10	130 (427)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CF02‑....	6FX❑002‑2CF04‑....
многополюсный	1FK¹⁾	SMC10	50 (164)	9.2 (0.36)	IP20/IP67	6FX❑002‑2CF02‑....	6FX❑002‑2CF04‑....
HTL Инкрементальный датчик	1PH8	SMC30	300 (984)²⁾	9.3 (0.37)	IP20/IP67	6FX❑002‑2AH00‑....	6FX❑002‑2AH04‑....
HTL Инкрементальный датчик 5 V DC	1PH8	CU310DP-2	100 (328)	9.3 (0.37)	IP20/IP67	6FX❑002‑2AH11‑....	–
HTL Инкрементальный датчик 24 V DC 6FX2001-4		SMC30	100 (328)	9.3 (0.37)	‑/IP67	6FX5002‑2CA12‑....	–
TTL Инкрементальный датчик RS422 6FX2001‑2
5 V DC		SMC30 CU310DP-2	100 (328)	9.3 (0.37)	IP20/IP67	6FX❑002‑2CR00‑....	6FX❑002‑2CB54‑....
24 V DC		SMC30 CU310DP-2	100 (328)	9.3 (0.37)	IP20/IP67	6FX❑002‑2CD24‑....	6FX❑002‑2CB54‑....
HTL Инкрементальный датчик 5 V DC	1LA	CU310DP-2	100 (328)	8 (0.31)	IP20/IP67	6SX7002‑0AN30‑....	–
HTL Инкрементальный датчик 1XP8001	1LA
Сигналы A, B		SMC30	100 (328)	6.3 (0.25)	IP20/IP67	6SX7002‑0AL00‑....	–
Сигналы A, A, B, B, R*, R		SMC30	300 (984)²⁾	8 (0.31)	IP20/IP67	6SX7002‑0AN00‑....	–
Сигналы A, A, B, B, R*, R с угловым разъёмом		SMC30	300 (984)²⁾	8 (0.31)	IP20/IP67	6SX7002‑0AN10‑....	–
Инкрементальный датчик sin/cos 1 V_pp 6FX2001‑3		SMC20	50 (164)	9.3 (0.37)	IP20/IP67	6FX❑002‑2CG00‑....	6FX❑002‑2CB54‑....
MOTION‑CONNECT 500						5	5
MOTION‑CONNECT 800PLUS						8	8
Код длин						....	....

¹⁾ Не для двигателей 1FK701.

²⁾ При обработке дифференциальных сигналов A*, A, B*, B, в любом случае ≤ 100 м.

Показанные комбинации удлинителей сигнальных кабелей являются примером.
