Сигнальные кабели для SINAMICS S120

• Заказные данные
  (167)
• Аксессуары
  (28)
• Информационные материалы

  Интеграция

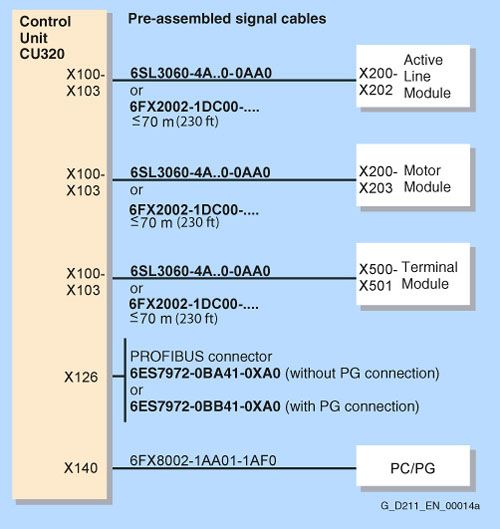

  Обзор подключений для блока управления CU320

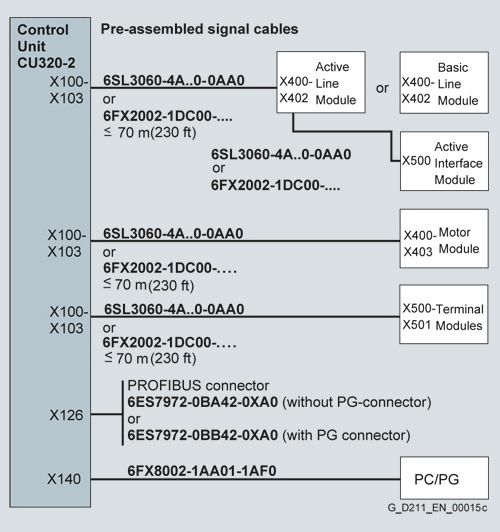

  Обзор подключений для блока управления CU320, формат книги





  Обзор подключений для блока управления CU320, формат шасси



  Обзор подключений для сетевых модулей и модулей двигателя в формате книги

  Кабели DRIVE‑CLiQтипа 6SL3060‑4A❑❑0‑0AA0, необходимые для стандартной конфигурации, входят в объем поставки сетевых модулей и модулей двигателя. В этом случае модули необходимо устанавливать непосредственно рядом друг с другом в одну линию.

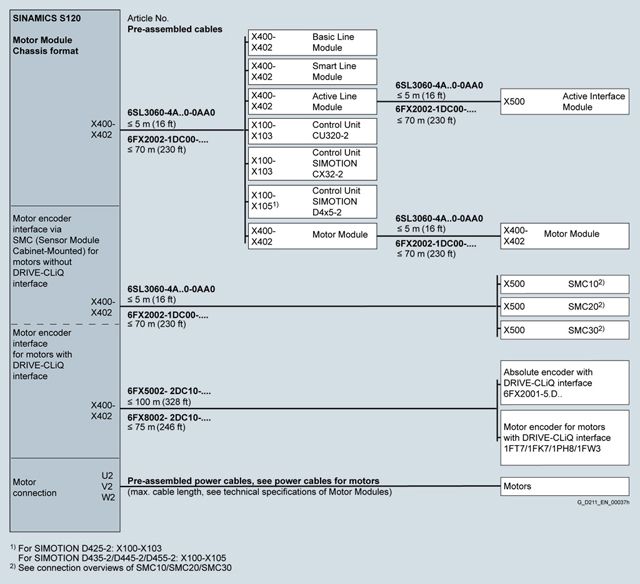

  Обзор подключений для сетевых модулей и модулей двигателя в формате шасси

  Кабели DRIVE‑CLiQтипа 6SL3060‑4A❑❑0‑0AA0, необходимые для стандартной конфигурации, входят в объем поставки сетевых модулей и модулей двигателя. В этом случае модули необходимо устанавливать непосредственно рядом друг с другом в одну линию.



  Технические данные

  Сборные сигнальные кабели DRIVE CliQ

  			Сигнальный кабель DRIVE-CLiQ без питания 24 В DC
  Вид	Длина	Степень защиты Соединитель	Заказной номер
  Фиксированная длина	0.11 м (0.36 фута) 0.16 м (0.52 фута) 0.21 м (0.69 фута) 0.26 м (0.85 фута) 0.31 м (1.02 фута) 0.36 м (1.18 фута) 0.41 м (1.35 фута) 0.60 м (1.97 фута) 0.95 м (3.12 фута) 1.20 м (3.94 фута) 1.45 м (4.76 фута) 2.80 м (9.19 фута) 5.00 м (16.4 фута)	IP20/IP20	6SL3060‑4AB00‑0AA0 6SL3060‑4AD00‑0AA0 6SL3060‑4AF00‑0AA0 6SL3060‑4AH00‑0AA0 6SL3060‑4AK00‑0AA0 6SL3060‑4AM00‑0AA0 6SL3060‑4AP00‑0AA0 6SL3060‑4AU00‑0AA0 6SL3060‑4AA10‑0AA0 6SL3060‑4AW00‑0AA0 6SL3060‑4AF10‑0AA0 6SL3060‑4AJ20‑0AA0 6SL3060‑4AA50‑0AA0
  Количество метров	Макс. 70 м (230 фт) Макс. 70 м (230 фт)	IP20/IP20 IP67/IP67	6FX2002‑1DC00‑.... 6FX2002‑1DC20‑....
  Код длины			....







  Датчик	Тип двигателя	Длина, макс.	Степень защиты Штекер	Сигнальные кабели DRIVE-CLiQ с питанием 24 В DC
  				Заказной номер
  Датчики для двигателей с интерфейсом DRIVE-CLiQ: Инкрементный шифратор, Абсолютный шифратор, синусно-косинусный преобразователь Абсолютный шифратор с DRIVE-CLiQ 6FX2001‑5.D..	1FK7/1FT6/1FT7/1FW3/1PH4/1PH7/1PL6/1PM4/1PM6	50 м (164 фт)	IP20/IP20	6FX8002‑2DC00‑....
  		100 м (328 фт)		6FX5002‑2DC00‑....
  		50 м (164 фт)	IP20/IP67	6FX8002‑2DC10‑....
  		100 м (328 фт)		6FX5002‑2DC10‑....
  		50 м (164 фт)	IP67/IP671)	6FX8002‑2DC20‑....
  		100 м (328 фт)		6FX5002‑2DC20‑....
  MOTION-CONNECT 500 MOTION-CONNECT 800					5
  Код длины					....







  Сборные сигнальные кабели

  Датчик	Тип двигателя	Интерфейс	Длина, макс.	Степень защиты Штекер	Основные кабели	Дополнения
  					Заказной номер	Заказной номер
  Инкрементный датчик sin/cos 1 Vpp 2048 S/R
  с метками C и D	1FK3)/1FT/1FW3/1PH4/1PH7/1PL6	SMC20	100 м (328 фт)	IP20/IP67	6FX❑002‑2CA31‑....	6FX❑002‑2CA34‑....
  без меток C и D	1PH4/1PH7/1PL6/1PM4/1PM6	SMC20	50 м (164 фт)	IP20/IP67	6FX8002‑2CA80‑....	6FX❑002‑2CA34‑....
  Инкрементный датчик sin/cos 1 Vpp 2048 S/R	1FK701	SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2CA20‑....	6FX5002‑2CA24‑....
  Инкрементный датчик sin/cos 1 Vpp 2048 S/R	1FS6	SMC20	50 м (164 ft)	IP20/IP67	6FX5002‑2XA00‑....	–
  Инкрементный датчик HTL	1PH7/1PH4/1PL6	SMC30	100 м (328 ft) 300 м (984 ft)5)	IP20/IP67	6FX❑002‑2AH00‑....	6FX❑002‑2AH04‑....
  Инкрементный датчик HTL 24 В DC 6FX2001-4		SMC30	100 м (328 ft)		6FX5002‑2CA12‑....	–
  Инкрементный датчик TTL RS 422 6FX2001‑2
  5 В DC		SMC30	100 м (328 ft)	IP20/IP67	6FX❑002‑2CD01‑....	6FX❑002‑2CB54‑....
  24 В DC		SMC30	100 м (328 ft)	IP20/IP67	6FX❑002‑2CD24‑....	6FX❑002‑2CB54‑....
  Инкрементный датчик HTL 5 V DC	1PH7/1PH4/1PL6	CU310DP	100 м (328 ft)	IP20/IP67	6FX❑002‑2AH10‑....	–
  Инкрементный датчик HTL 5 В DC	1LA2)	CU310DP	300 м (984 ft)	IP20/IP67	6SX7002‑0AN30‑....	–
  Инкрементный датчик HTL тип 1XP8001	1LA2)	SMC30		IP20/IP67
  Сигналы A, B			100 м (328 ft)		6SX7002‑0AL00‑....	–
  Сигналы A*, A, B*, B, R*, R			300 м (984 ft)5)		6SX7002‑0AN00‑....	–
  Сигналы A*, A, B*, B, R*, R с прямоугольным  штекером			300 м (984 ft)5)		6SX7002‑0AN10‑....	–
  Инкрементный датчик sin/cos 1 Vpp 6FX2001-3		SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2CG00‑....	6FX❑002‑2CB54‑....
  Инкрементный датчик sin/cos 1 Vpp 5 V DC		SME20	3 м(9.84 ft)		6FX❑002‑2CB54‑....	–
  Прямолинейный инкрементальный датчик sin/cos 1 Vpp	1FN34)/1FW6	SME120			6FX7002‑2CB54‑....	–
  MOTION‑CONNECT 500					5	5
  MOTION‑CONNECT 800					8	8
  Код длины					....	....







  Сборные сигнальные кабели

  Кодирующая система	Тип двигателя	Интерфейс	Длина, макс.	Степень защиты   Штекер	Основные кабели	Дополнения
  					Заказной номер	Заказной номер
  Абсолютный датчик с SSI 6FX2001‑5.S..		SMC30		IP20/IP67	6FX❑002‑2CC11‑....	–
  Тактовая частота от 100 … 250 кГц			100 м (328 ft)
  Абсолютный датчик с SSI 5 В DC		SME25	3 м (9.84 ft)		6FX❑002‑2AD04‑....	–
  Базовый/абсолютный датчик с EnDat	1FK3)/1FT/1FW3/1PH4/1PH7/1PL6	SMC20	100 м (328 ft)	IP20/IP67	6FX❑002‑2EQ10‑....	6FX❑002‑2EQ14‑....
  Абсолютный датчик с EnDat 512 S/R	1FK701	SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2EQ20‑....	6FX5002‑2EQ24‑....
  Абсолютный датчик с EnDat 2048 S/R	1FS6	SMC20	50 м (164 ft)	IP20/IP67	6FX5002‑2XQ10‑....	–
  Абсолютный датчик с EnDat 6FX2001‑5.E..		SMC20	100 м (328 ft)	IP20/IP67	6FX❑002‑2CH00‑....	6FX❑002‑2AD04‑....
  Абсолютный датчик с EnDat 5 В DC		SME25	3 м (9.84 ft)		6FX❑002‑2AD04‑....	–
  Прямолинейный  аб-солютный датчик EnDat	1FN34)/1FW6	SME125			6FX7002‑2AD04‑....	–
  Резольвер
  Многополярный	1FK3)/1FT/1FW3	SMC10	50 м (164 ft)	IP20/IP67	6FX❑002‑2CF02‑....	6FX❑002‑2CF04‑....
  двухполюсный	1FK3)/1FT/1PH7/1PL6	IP20/IP67	130 м (426 ft)	IP20/IP67
  Резольвер	1FK701	SMC10	50 м (164 ft)	IP20/IP67	6FX❑002‑2CF20‑....	6FX5002‑2CF24‑....
  PTC термистор для соединения с расцепляющим устройством 3RN10	1FS6	–	Неограничено	–	6FX5002‑1XA04‑....	–
  Датчик температуры	1FN3100 ... 1FN31504)	SME120/SME125			6FX7002‑2SL01‑....	6FX7002-2SL10-....
  Датчик температуры	1FN3300 ... 1FN39004)	SME120/SME125			6FX7002‑2SL02‑....	6FX7002-2SL10-....
  Датчик температуры	1FW6	SME120/SME125			6FX7002-2SL10-....	–
  MOTION‑CONNECT 500					5	5
  MOTION‑CONNECT 800					8	8
  Код длины					....	....





  ¹⁾ Нет прямого подключения к модулям.

  ²⁾ Не для 2KG редукторного двигателя.

  ³⁾ Не для 1FK701.

  ⁴⁾ Версия для длительной нагрузки.

  ⁵⁾ С оценкой разностных сигналов A*, A, B*, B.

  Комбинации удлинений для сигнальных кабелей используются только в качестве примера.

  Примечание:
  Максимальная указанная длина кабеля (основная длина плюс удлинения) не должна превышаться. Общая максимальная разрешенная длина сокращается на 2 м (6,56 фт) на каждый момент прерывания.
