Сигнальные кабели для станочного применения SINAMICS S120

Заказные данные
(135)
Аксессуары
(46)

Интеграция

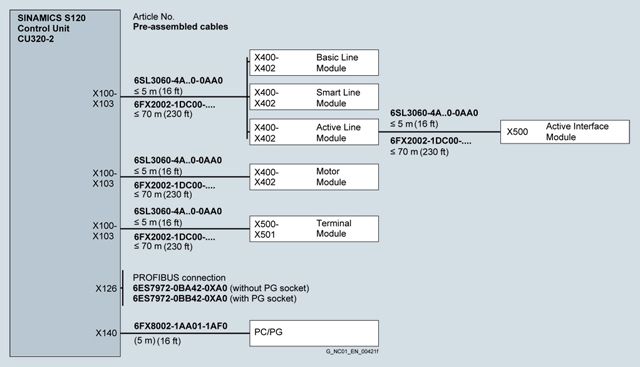

Обзор подключений для блока управления CU320 в книжном формате

Кабели DRIVE-CLiQ типа 6SL3060-4A..0-0AA0 требуются для стандартной конфигурации и являются частью заказа Модулей питания или двигательных модулей. В этом случае модули должны быть расположены в ряд один за одним.

Обзор подключений для сетевых модулей и модулей двигателя в формате шасси

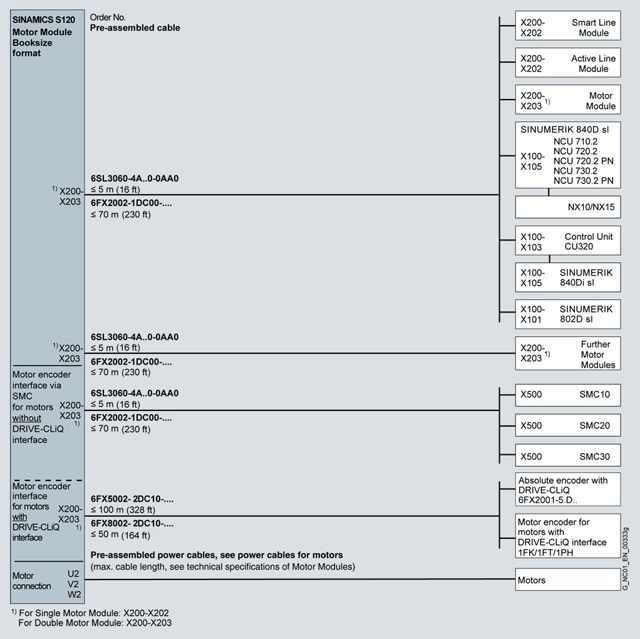

Обзор подключений силовых модулей SINAMICS S120 и двигательных модулей книжного формата и SINUMERIK 802D sl/840Di sl/840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2

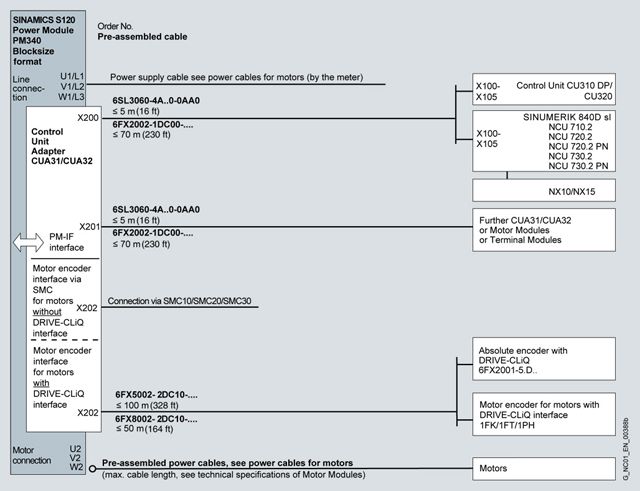

Обзор подключений силовых модулей SINAMICS S120 блокового формата с адаптером блока управления CUA31/CUA32 и SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2

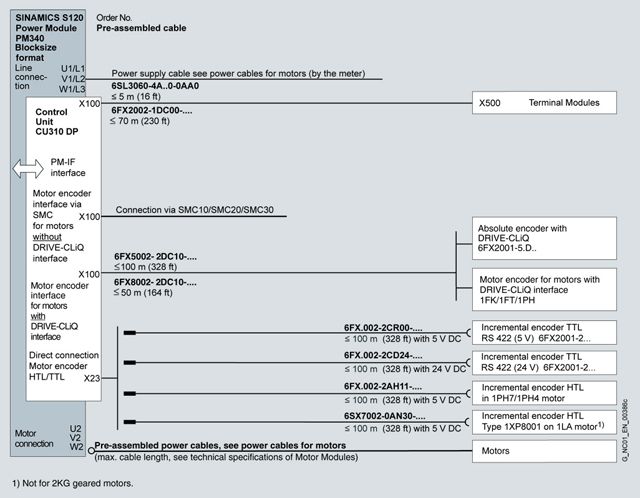

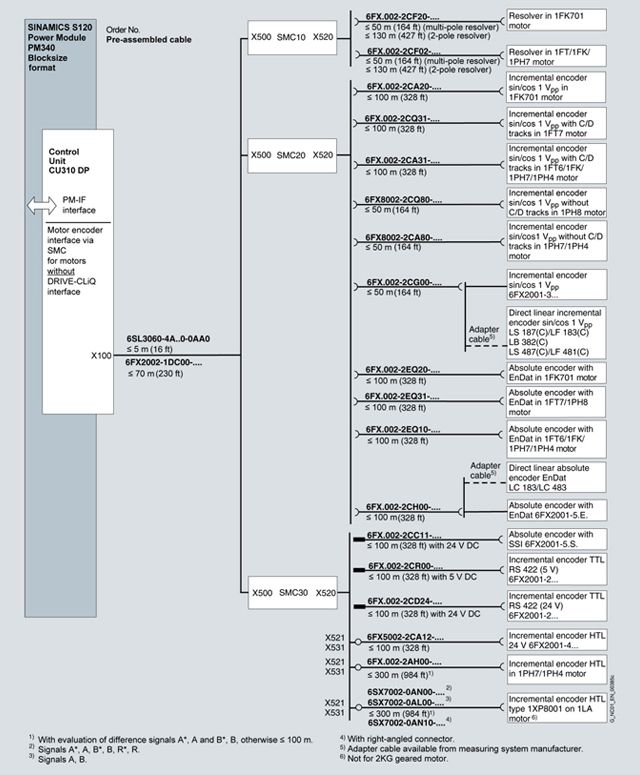

Обзор подключений силовых модулей SINAMICS S120 Power Modules блокового формата с блоком управления CU310 DP и SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2

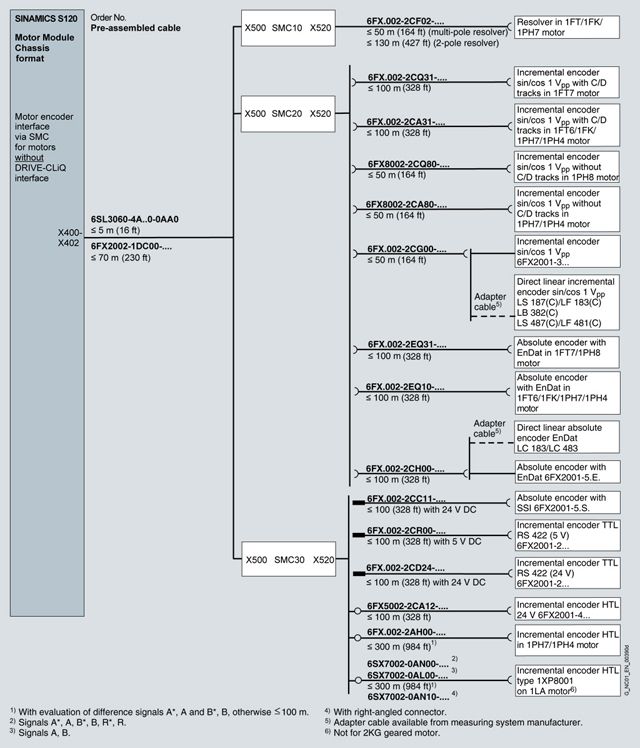

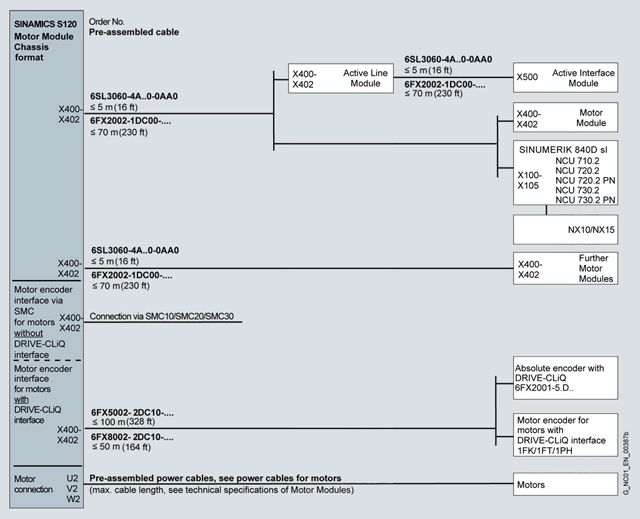

Обзор соединений силовых модулей SINAMICS S120 и двигательных модулей формата шасси и SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2

Обзор соединений SINAMICS S120 двигательных модулей книжного формата и 1FN3 линейных двигателей

Обзор соединений SINAMICS S120 двигательных модулей книжного формата и 1FN6 линейных двигателей

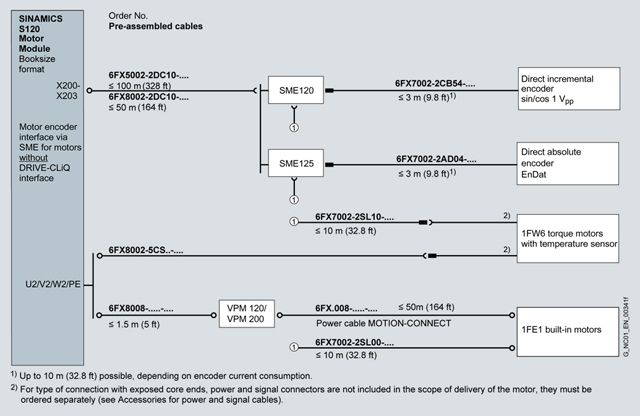

Обзор соединений SINAMICS S120 двигательных модулей книжного формата с SME12. и 1FW6 двигателями

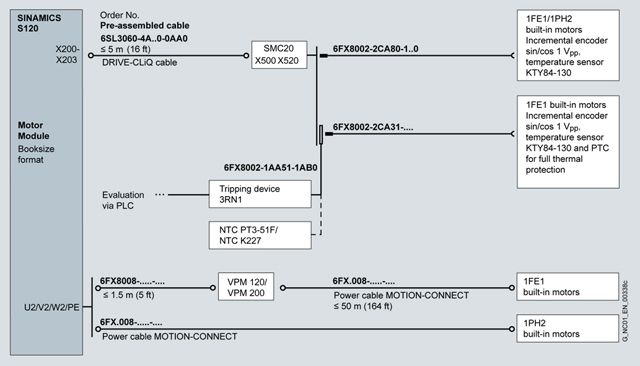

Обзор соединений SINAMICS S120 двигательных модулей книжного формата с SMC 20 и 1FE1/1PH2 двигателями

Обзор соединений SINAMICS S120 двигательных модулей и 2SP1 двигателей

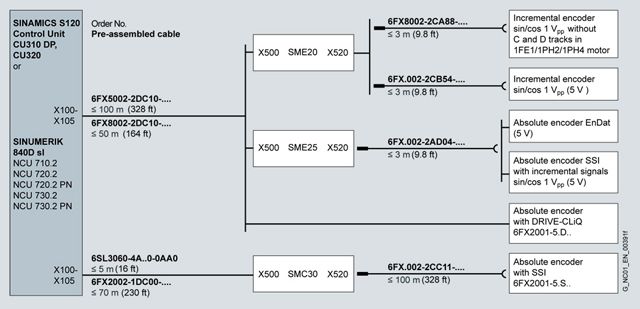

Соединение станочных датчиков – прямая измерительная система

Технические данные

Сборные сигнальные кабели DRIVE CliQ

			Сигнальный кабель DRIVE-CLiQ без питания 24 В DC
Вид	Длина	Степень защиты Соединитель	Заказной номер
Фиксированная длина	0.11 м (0.36 фута) 0.16 м (0.52 фута) 0.21 м (0.69 фута) 0.26 м (0.85 фута) 0.31 м (1.02 фута) 0.36 м (1.18 фута) 0.41 м (1.35 фута) 0.60 м (1.97 фута) 0.95 м (3.12 фута) 1.20 м (3.94 фута) 1.45 м (4.76 фута) 2.80 м (9.19 фута) 5.00 м (16.4 фута)	IP20/IP20	6SL3060‑4AB00‑0AA0 6SL3060‑4AD00‑0AA0 6SL3060‑4AF00‑0AA0 6SL3060‑4AH00‑0AA0 6SL3060‑4AK00‑0AA0 6SL3060‑4AM00‑0AA0 6SL3060‑4AP00‑0AA0 6SL3060‑4AU00‑0AA0 6SL3060‑4AA10‑0AA0 6SL3060‑4AW00‑0AA0 6SL3060‑4AF10‑0AA0 6SL3060‑4AJ20‑0AA0 6SL3060‑4AA50‑0AA0
Количество метров	Макс. 70 м (230 фт) Макс. 70 м (230 фт)	IP20/IP20 IP67/IP67	6FX2002‑1DC00‑.... 6FX2002‑1DC20‑....
Код длины			....

Датчик	Тип двигателя	Длина, макс.	Степень защиты Штекер	Сигнальные кабели DRIVE-CLiQ с питанием 24 В DC
				Заказной номер
Датчики для двигателей с интерфейсом DRIVE-CLiQ: Инкрементный шифратор, Абсолютный шифратор, синусно-косинусный преобразователь Абсолютный шифратор с DRIVE-CLiQ 6FX2001‑5.D..	1FK7/1FT6/1FT7/1FW3/1PH4/1PH7/1PL6/1PM4/1PM6	50 м (164 фт)	IP20/IP20	6FX8002‑2DC00‑....
		100 м (328 фт)	IP20/IP20	6FX5002‑2DC00‑....
		50 м (164 фт)	IP20/IP67	6FX8002‑2DC10‑....
		100 м (328 фт)	IP20/IP67	6FX5002‑2DC10‑....
		50 м (164 фт)	IP67/IP67¹⁾	6FX8002‑2DC20‑....
		100 м (328 фт)	IP67/IP67¹⁾	6FX5002‑2DC20‑....
MOTION-CONNECT 500 MOTION-CONNECT 800					5
Код длины					....

Сборные сигнальные кабели

Датчик	Тип двигателя	Интерфейс	Длина, макс.	Степень защиты Штекер	Основные кабели	Дополнения
					Заказной номер	Заказной номер
Инкрементный датчик sin/cos 1 V_pp 2048 S/R
с метками C и D	1FK³⁾/1FT/1FW3/1PH4/1PH7/1PL6	SMC20	100 м (328 фт)	IP20/IP67	6FX❑002‑2CA31‑....	6FX❑002‑2CA34‑....
без меток C и D	1PH4/1PH7/1PL6/1PM4/1PM6	SMC20	50 м (164 фт)	IP20/IP67	6FX8002‑2CA80‑....	6FX❑002‑2CA34‑....
Инкрементный датчик sin/cos 1 V_pp 2048 S/R	1FK701	SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2CA20‑....	6FX5002‑2CA24‑....
Инкрементный датчик sin/cos 1 V_pp 2048 S/R	1FS6	SMC20	50 м (164 ft)	IP20/IP67	6FX5002‑2XA00‑....	–
Инкрементный датчик HTL	1PH7/1PH4/1PL6	SMC30	100 м (328 ft) 300 м (984 ft)⁵⁾	IP20/IP67	6FX❑002‑2AH00‑....	6FX❑002‑2AH04‑....
Инкрементный датчик HTL 24 В DC 6FX2001-4		SMC30	100 м (328 ft)		6FX5002‑2CA12‑....	–
Инкрементный датчик TTL RS 422 6FX2001‑2
5 В DC		SMC30	100 м (328 ft)	IP20/IP67	6FX❑002‑2CD01‑....	6FX❑002‑2CB54‑....
24 В DC		SMC30	100 м (328 ft)	IP20/IP67	6FX❑002‑2CD24‑....	6FX❑002‑2CB54‑....
Инкрементный датчик HTL 5 V DC	1PH7/1PH4/1PL6	CU310DP	100 м (328 ft)	IP20/IP67	6FX❑002‑2AH10‑....	–
Инкрементный датчик HTL 5 В DC	1LA²⁾	CU310DP	300 м (984 ft)	IP20/IP67	6SX7002‑0AN30‑....	–
Инкрементный датчик HTL тип 1XP8001	1LA²⁾	SMC30		IP20/IP67
Сигналы A, B			100 м (328 ft)		6SX7002‑0AL00‑....	–
Сигналы A, A, B, B, R*, R			300 м (984 ft)⁵⁾		6SX7002‑0AN00‑....	–
Сигналы A, A, B, B, R*, R с прямоугольным штекером			300 м (984 ft)⁵⁾		6SX7002‑0AN10‑....	–
Инкрементный датчик sin/cos 1 V_pp 6FX2001-3		SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2CG00‑....	6FX❑002‑2CB54‑....
Инкрементный датчик sin/cos 1 V_pp 5 V DC		SME20	3 м(9.84 ft)		6FX❑002‑2CB54‑....	–
Прямолинейный инкрементальный датчик sin/cos 1 V_pp	1FN3⁴⁾/1FW6	SME120			6FX7002‑2CB54‑....	–
MOTION‑CONNECT 500					5	5
MOTION‑CONNECT 800					8	8
Код длины					....	....

Сборные сигнальные кабели

Кодирующая система	Тип двигателя	Интерфейс	Длина, макс.	Степень защиты Штекер	Основные кабели	Дополнения
					Заказной номер	Заказной номер
Абсолютный датчик с SSI 6FX2001‑5.S..		SMC30		IP20/IP67	6FX❑002‑2CC11‑....	–
Тактовая частота от 100 … 250 кГц			100 м (328 ft)
Абсолютный датчик с SSI 5 В DC		SME25	3 м (9.84 ft)		6FX❑002‑2AD04‑....	–
Базовый/абсолютный датчик с EnDat	1FK³⁾/1FT/1FW3/1PH4/1PH7/1PL6	SMC20	100 м (328 ft)	IP20/IP67	6FX❑002‑2EQ10‑....	6FX❑002‑2EQ14‑....
Абсолютный датчик с EnDat 512 S/R	1FK701	SMC20	50 м (164 ft)	IP20/IP67	6FX❑002‑2EQ20‑....	6FX5002‑2EQ24‑....
Абсолютный датчик с EnDat 2048 S/R	1FS6	SMC20	50 м (164 ft)	IP20/IP67	6FX5002‑2XQ10‑....	–
Абсолютный датчик с EnDat 6FX2001‑5.E..		SMC20	100 м (328 ft)	IP20/IP67	6FX❑002‑2CH00‑....	6FX❑002‑2AD04‑....
Абсолютный датчик с EnDat 5 В DC		SME25	3 м (9.84 ft)		6FX❑002‑2AD04‑....	–
Прямолинейный аб-солютный датчик EnDat	1FN3⁴⁾/1FW6	SME125			6FX7002‑2AD04‑....	–
Резольвер
Многополярный	1FK³⁾/1FT/1FW3	SMC10	50 м (164 ft)	IP20/IP67	6FX❑002‑2CF02‑....	6FX❑002‑2CF04‑....
двухполюсный	1FK³⁾/1FT/1PH7/1PL6	IP20/IP67	130 м (426 ft)	IP20/IP67
Резольвер	1FK701	SMC10	50 м (164 ft)	IP20/IP67	6FX❑002‑2CF20‑....	6FX5002‑2CF24‑....
PTC термистор для соединения с расцепляющим устройством 3RN10	1FS6	–	Неограничено	–	6FX5002‑1XA04‑....	–
Датчик температуры	1FN3100 ... 1FN3150⁴⁾	SME120/SME125			6FX7002‑2SL01‑....	6FX7002-2SL10-....
Датчик температуры	1FN3300 ... 1FN3900⁴⁾	SME120/SME125			6FX7002‑2SL02‑....	6FX7002-2SL10-....
Датчик температуры	1FW6	SME120/SME125			6FX7002-2SL10-....	–
MOTION‑CONNECT 500					5	5
MOTION‑CONNECT 800					8	8
Код длины					....	....

¹⁾ Нет прямого подключения к модулям.

²⁾ Не для 2KG редукторного двигателя.

³⁾ Не для 1FK701.

⁴⁾ Версия для длительной нагрузки.

⁵⁾ С оценкой разностных сигналов A*, A, B*, B.

Комбинации удлинений для сигнальных кабелей используются только в качестве примера.

Примечание:
Максимальная указанная длина кабеля (основная длина плюс удлинения) не должна превышаться. Общая максимальная разрешенная длина сокращается на 2 м (6,56 фт) на каждый момент прерывания.
