• Информационные материалы

  Информационные материалы

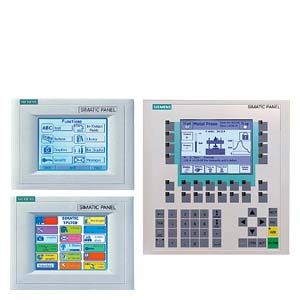

  Возможные типы интерфейсов связи между панелями SIMATIC и контроллерами SIMATIC S7:

  • PROFINET интерфейс:
    Связь панелей SIMATIC с контроллерами SIMATIC S7 по сети Industrial Ethernet по протоколу TCP/IP с использованием встроенных интерфейсов PROFINET на CPU или на модуле PROFINET.
  • MPI/PROFIBUS интерфейс:
    Связь панелей SIMATIC с контроллерами SIMATIC S7 по сети MPI/PROFIBUS с использованием встроенного интерфейса MPI/PROFIBUS на CPU S7-300, S7-400 или встроенного PPI интерфейса CPU S7-200 или, альтернативно, интерфейс модуля PROFIBUS для контроллеров S7-1200, S7-300 и S7-400.
  • PPI интерфейс:
    Связь панелей SIMATIC с контроллерами SIMATIC S7-200 по сети PPI с использованием встроенного в CPU интерфейса PPI

  Максимально возможное число S7 соединений для одного CPU определяется его производительностью  (смотри каталог ST 70); с точки зрения панелей SIMATIC, применимы следующие ограничения:

  • OP 73: макс. 2 соединения
  • OP 77A, TP 177A, Basic Panel, OP 77B, TP177B, OP 177B, Mobile Panel 177: макс. 4 соединения
  • Comfort Panel, TP 277, OP 277; Mobile Panel 277, MP 177, MP 277, MP 377: макс. 6 соединений
  • PC with PC WinCC Runtime Advanced: макс. 8 соединений



  PPI интерфейс

  Интерфейс PPI служит для соединения типа точка-к-точке между панелью SIMATIC (PPI master) или альтернативно PG (PPI master) и S7-200 (PPI slave).


  Интерфейсы MPI/PROFIBUS или PROFINET

  Используются соответствующие коммуникационные интерфейсы панелей SIMATIC и контроллеров SIMATIC S7.
  Доступно следующее:

  • Связь между одним или несколькими панелями SIMATIC (MPI master) и одним или несколькими контроллерами S7-1200/300/400s или WinAC (MPI master).(возможная топология сети: MPI/PROFIBUS или Industrial Ethernet, TCP/IP)
  • Связб между одним или нескольктими панелями SIMATIC (MPI master) и одним и несколькими контроллерами S7-200 (MPI slave)¹⁾ (возможная топология сети: PPI, MPI/PROFIBUS)

  В отличии от PPI коннекции, MPI соединения являются статически устанавливаемыми при включении соединениями и далее работающие после этого постоянно.

  Формат соединений master/master может быть объединен с соединениями master/slave, что дает возможность интеграции контроллеров S7-200 (исключая CPU 212).¹⁾

  В принципе тип информационного обмена между панелями SIMATIC и контроллерами SIMATIC S7 не зависит от используемой сети PPI, MPI/PROFIBUS или Industrial Ethernet: панели SIMATIC являются S7 клиентами и SIMATIC S7 CPU являются S7 серверами.



  1) В связи со скоростью сети S7-200; смотри каталог ST 70.

  Контроллер	SIMATIC HMI
  Target hardware (PROTOCOL) (physics)	OP 73 OP 77A TP 177A	Basic Panel	Comfort Panel	OP 77B TP 177B DP OP 177B DP TP 177B DP/PN OP 177B DP/PN Mobile Panel 177 DP1) Mobile Panel 177 PN 1)	TP 277 OP 277 Mobile Panel 277 1) MP 177 MP 277 MP 377	WinCC Runtime Advanced
  SIMATIC S7-1200 2)
  По Ethernet (TCP/IP) макс. 4 x S7-1200	–	• 5)	•	• 5)	•	•
  ПО сетям MPI или PROFIBUS макс. 4 x S7-1200 с модулем PROFIBUS(DP-Master) CM 1243-5	• 3) 4)	• 6)	•	•5)	•	• 7)
  SIMATIC S7-300, -400, Win AC 2)
  По Ethernet (TCP/IP) макс. 4 x S7-300, -400, WinAC	–	• 5)	•	• 5)	•	•
  по сетям MPI или PROFIBUS  до 4 x S7-300, S7-400, WinAC	• 3) 4)	• 6)	•	• 6)	•	• 7)
  SIMATIC S7-200 2)
  По Ethernet (TCP/IP) (MPI протокол) макс. 4 x S7-200	–	• 5)	•	• 5)	•	•
  по сети MPI или PROFIBUS (MPI протокол) до 4 x S7-200	• 3) 4)	• 6)	• 8)	• 6) 8)	• 8)	• 7) 8)
  по сети PPI (MPI протокол) до 4 x S7-200	• 3) 4)	• 6)	–	• 9)	–	–
  по сети PPI (PPI протокол) макс. 1 x S7-200	–	–	• 10)	• 10)	• 10)	• 7)10)







  • Системные интерфейсы доступны

  - Системные интерфейсы не доступны



  Замечание:

  Детальная информация касающаяся используемых кабелей можеты быть найдена в справочной системе WinCC.



  1) Mobile Panel подсоединяется к сети специальным кабелем и соединительной коробкой (смотри Mobile Panel).

  2) Контроллеры могут комбинироваться

  3) OP 73 могут быть соединены максимум с 2 x SIMATIC S7 (MPI); возможна одновременная работа в сети программатора

  4) Максимальная скорость передачи: 1.5 Мбит/с

  5) Только панели серий Basic Panel PN, TP 177B DP/PN, OP 177B DP/PN, Mobile Panel 177 PN

  6) Не панели серий Basic Panel PN, Mobile Panel 177 PN

  7) Связь по встроенному интерфейсу MPI/PROFIBUS; используйте плату CP 5611 A2 на стандартном ПК

  8) Только с пассивным S7-200; OP 77B также с активным S7-200

  9) Только OP 77B

  10) Может соединен по PPI максимум с 1 x S7-200 (PPI); возможна одновременная работа в сети программатора
