Системные интерфейсы WinCC (TIA Portal)

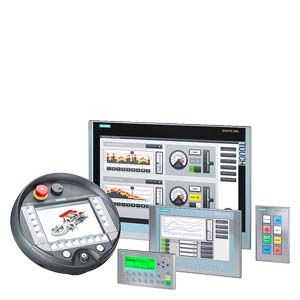

Сенсорные панели SIMATIC (TP), операторские панели (OP), панели серий Basic и Comfort, мобильные панели, многофункциональные панели (MP)¹⁾ имеют возможность подключения к следующим контролерам:

SIMATIC S7
SINUMERIK ²⁾
Контроллеры других производителей:
- Allen Bradley
- Mitsubishi
- Modicon
- Omron

За дополнительной информацией обращайтесь к руководству пользователя WinCC flexible , руководству по коммуникациям WinCC flexible и справочную систему WinCC flexible.

1) Для простоты далее используется термин SIMATIC Panel. Это означает, что информация верна для всех систем приведенных выше. Если это не так, на это будет дана прямая ссылка в тексте.

2) Требуется для WinCC flexible: "SINUMERIK HMI copy license WinCC flexible CE" и "SINUMERIK HMI copy license OA".

Для конфигурирования требуется пакет "SINUMERIK HMI engineering package WinCC flexible".

Замечание:
Варианты интерфейсов для устройств HMI: смотри в индивидуальных описанииях устройств.

Коммуникации по протоколам OPC и HTTP предлагаются для всех панелей имеющих интерфейс Ethernet. Возможна одновременная работа протоколов OPC и HTTP для связи с контрллерами SIMATIC S7 или контроллерами других производителей.

OPC коммуникации

OPC Data Access является открытым стандартом для обмена значениями переменных между как локальными, так и удаленными приложениями по сети Ethernet. Первонаяальные версии стандарта OPC основаны на технологии Microsoft COM/DCOM и поэтому требуют наличия операционной системы Microsoft Windows (но не Windows CE) как на сервере, так и на клиенте. Протокол OPC XML основан на стандарте Internet SOAP/XML и поэтому применим для встроенных систем с операционной системой Windows CE.

HTTP communication for variable exchange between SIMATIC HMI systems

Коммуникации основанные на посылке сообщений HTTP дают возможность обмена переменными между системами SIMATIC HMI.

Коммуникационный стандарт	SIMATIC HMI
Version	Comfort Panel	TP 177B DP/PN OP 177B DP/PN Mobile Panel 177 PN MP 177	TP 277 OP 277 Mobile Panel 277	MP 277 MP 377	WinCC Advanced Runtime WinCC Professional Runtime
OPC Data Access V2.05a + OPC Data Access XML V1.00
OPC DA Client (COM/DCOM)	–	–	–	–	•
OPC DA server (COM/DCOM)	–	–	–	–	•
OPC XML DA client (SOAP/XML)	–	–	–	–	• ¹⁾
OPC XML DA server (SOAP/XML)	•	–	–	•	–
HTTP протокол для обмена данными между системами SIMATIC HMI
HTTP client	•	•	•	•	•
HTTP server	•	•	•	•	•

• Системный интерфейс доступен

– Системный интерфейс не доступен

1) Только с использованием DCOM/XML gateway поставляемого с WinCC Advanced для доступа к серверу OPC XML установленному на SIMATIC Panel
