SIMATIC MV420

Заказные данные
(4)
Аксессуары
(34)

Семейство SIMATIC MV420 расширят продуктовую линейку компактных встраиваемых считывателей кода. Считыватель MV420 превосходно подходит для задач считывания кода на близких и средних расстояних.(от 15 мм до 220 мм).

SIMATIC MV420 является системой оптического считывания кода, который специально разработан для обнаружение и считывания различных машиносчитываемых кодов в упаковочной промышленности (например, для продуктов питания и напитков, фармацевтической и табачной индустрии), а также для промышленного производства (автомобильной промышленности,электроники и производства солнечных панелей). Перечнь считываемых кодов включает в себя общепринятые штрих-коды и барк-коды, которые, надежно распознаются независимо от технологии печати и среды-носителя.Одним из основных свойств устройства является его способность считывать барк-коды (DMC). Семейство устройств SIMATICMV420 является гибким,надежным и простым в использовании.

Устройство MV420 также имеет встроенную оптику, с помощью которой,можно скорректировать необходимое расстояние для считывания. Устройство также включает в себя встроенную высокопроизводительную вспышку. Все компоненты размещены в очень компактном корпусе с высокой степенью защиты IP67.

Особенности:

Компактный корпус со степень защиты IP67
Встроенная оптика: различные расстояния считывания
Встроенная высокопроизводительная вспышка
Встроенный Web server: параметризация в обычном браузере
Интерфейсы: Ethernet, PROFINET, RS232, DI/DO и прямое подключение к коммуникационному RFID модулю (ASM)
Высокая скорость считывания, в зависимости от модели.

Дополнительный функционал:

Отличные алгоритмы считывания, основанные на MV440, VS130-2, HawkEye 1500 кодосчитывающих систем, а также многолетний опыт на рынке прмышленной автоматизации.
Не требуются специальные знания для параметризации функций считывателя Параметризация обычно требуется только для сложносчитываемых кодов.
Авто-настройка использует стандартный шаблон для считывания.Режим автоматической синхронизации (наличие зависит от модели): автоматически определяет, когда код находится в передней части считывающего устройства. Не требуется бесконтактный датчик или кабель для запуска. Данная функция полезна при применении в тех случаях, когда датчик приближения, не может быть использован, например, для устройств, которые связаны друг с другом.
Multi-code функция считывания (наличие зависит от модели): считывает несколько кодов за один шаг в том же поле зрении.
ID Genius функция (наличие зависит от модели): высокопроизводительный алгоритм считывания для сложных матричных кодов DPM.
Функция оценки качества кода: отображает ключевые параметры качества кода для считывания.
Простая настройка пользовательским интерфейсом с SIMATIC WinCC flexible/WinCC.Web-интерфейс; может работать на различных платформах, отвечающих следующим требованиям: Интернет-браузер (IE 6.0 или выше), Java-VМ (MS, SUN).
Встроенная функция управления правами доступа и паролями.
Web-интерфейс для легкой интеграции с устройством ЧМИ.Требования к браузеру и Java VM , о которых упоминалось ранее,
Пользовательский интерфейс доступен на шести языках (руководство и интерактивная справка на немецком, английском, французском, испанском, итальянском и китайском языках).

Область применения

Ключевые особенности SIMATIC MV420:

Считывание кодов
Сравнение результатов счтитывания с заданным значением
Форматирование результатов считывания для дальнейшего использования

Области применения семейства продуктов SIMATIC MV420 распространяется практически на все сферы промышленного производства. Возможность использования в системах идентификации как в неподвижных, так и в быстро движущихся элементах конвейерных систем. Высоко производительная подсветка встроена в чрезвычайно компактный корпус. Устройство защищено от воздействия окружающей среды и имеет степень защиты IP67. Поэтому считыватели кода MV420 идеально подходят для любого промышленного применения, в том числе ндля прямой маркировки деталей (DPM). В дополнение к применениям в промышленном производстве, компактный дизайн и универсальность MV420 позволяет применять его для упаковочной промышленности (например, для продуктов питания и напитков, фармацевтических и табачной промышленности).

Считыватели кода MV420 имеют общепринятые коммуникационные интерфейсы, таких как Ethernet или PROFINET, а также благодаря встроенному интерфейсу RS422, считыватели кода могут быть подключены к широкому кругу систем, используя коммуникационные модули RFID, например те, которые требуются для подключения к PROFIBUS. Считыватель кода и устройство RFID для чтения и записи данных могут быть объединены в одном коммуникационном модуле.

Кодосчитывающие устройства просты в использовании, несмотря на широкое разнообразие вариантов использования. Для большинства приложений параметры настраиваются автоматически . Если же требуется реконфигурации , то параметризация может осуществляться без необходимости предварительной установки программного обеспечения с помощью встроенного веб-сервера, используя обычный Интернет-браузер.

Более подробная информация представлена в соответствующем руководстве.

Дизайн

SIMATIC MV420 это комплексная система в компактном испонении. Вам нет необходимости настраивать устройство на основе отдельных компонентов. Устройство уже содержит все необходимое для считывания кодов (встроенная оптика, вспышка и обработка сигналов). MV420 доступен в двух версиях:

Базовая модель: SIMATIC MV420 SR-B
Высокопроизводительная модель: SIMATIC MV420 SR-P

Скорость считывания и некоторые функции программного обеспечения отличаются в зависимости от модели. Высокопроизводительная модель имеет высокую скорость считывания, а также почти все функции программного обеспечения и эксплуатационные характеристики модели MV440. Базовая модель имеет более медленную скорость считывания и не имеет некоторые функции программного обеспечения, такие как одновременное считывание нескольких кодов, алгоритм считывания кодов ID Genius.

Следующие аксессуары доступны для SIMATIC MV420:

Питающий кабель DIO RS232 (M16 разъем)
Ethernet кабель M12 (разной длины)
Ethernet кабель (M12 & RJ45) для настройки оборудования (Длина 2м)
Гибкое монтажное крепление
Специальный ASM кабель для разъема M16 (M16 & M12) для подключения к коммуникационным модулям RFID (ASM) позволяет увеличить длину стандартных ASM кабели, если это необходимо
Подключаемый модуль питания для наладки и эксплуатации в офисной среде
Компакт-диск с инструкциями по установке / эксплуатации (поставляется в комплекте с устройством)

Более подробная информация доступна в соответствующем руководстве.

Функции

Ключевые функции SIMATIC MV420:

Считывание кодов (см. в разделе «Обзор» и «Область применения»)
Форматирование результатов считывания для дальнейшего использования и / или сравнения
Сравнение результатов считывания с заданным значение

Функции могут быть использованы как отдельности, так и могут быть объединены.

The SIMATIC MV420 считывает нижеследующие коды:

1D codes (баркоды):
- Int. 2/5 (нет проверки суммы)
- Int. 2/5+CS (проверка суммы включена)
- Code 128
- Code 39 (нет проверки суммы)
- Code 39+CS (проверка суммы включена)
- EAN 13
- EAN 8
- UPC-A
- UPC-E
- UPC Suppl.
- GS1 Databar 14
- GS1 Databar Stacked
- GS1 Databar Limited
- GS1 Databar Expanded
2D коды:
- DMC
- PDF417
- QR
- Vericode

SIMATIC MV420 считывает коды, на самых разнообразных поверхностях и компонентах, в том числе:

Бумажные и пластиковые этикетки
Пластмассовые детали
Печатные платы
Металлические объекты

SIMATIC MV420 считывает коды широкого спектра типов маркировки, таких как:

Печатная
Игольчатая
Лазерная
Штампованная
и др.

Более подробная информация доступна в соответствующем руководстве.

________________________________________

Интеграция

ENG_157125.PDF

Интеграция в ситемы автоматизации

Интеграция SIMATIC MV420 в среду автоматизации

Следующие коммуникационные сервисы могут быть использованы
PROFINET IO (FB79)	Встроенный в PROFINET интерфейс MV420
PROFINET IO (FB45, PIB)	Через ASM интерфейс MV420 при использовании модуля SIMATIC RF180C ASM
PROFINET IO (FB45, PIB)	Через ASM интерфейс MV420 при использовании модуля ASM 456 ASM
TCP/IP native	Встроенный в PROFINET интерфейс MV420

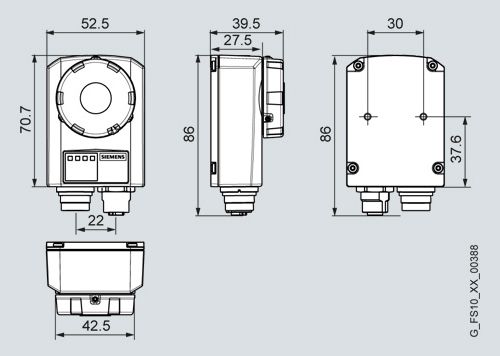

Чертеж

Технические данные

Article No.	6GF3420-0AA20	6GF3420-0AA40
Product-type designation	MV420 SR-B code reader	MV420 SR-P code reader
Suitability for installation	1D codes: Int. 2/5, Code 128, Code 39, EAN 13, EAN 8, UPC-A, UPC-E, GS1, 2D codes: DMC, PDF417 (without: Truncated, Micro and Macro), QR (without: Micro and Macro), Vericode	1D codes: Int. 2/5, Code 128, Code 39, EAN 13, EAN 8, UPC-A, UPC-E, GS1, 2D codes: DMC, PDF417 (without: Truncated, Micro and Macro), QR (without: Micro and Macro), Vericode
Interfaces
Design of the electrical connection the Industrial Ethernet Interface	M12, d-coded	M12, d-coded
Design of the electrical connection of the PROFIBUS interface	-	-
Design of electrical connection of RS 422 interface	M16, 12-pin	M16, 12-pin
Design of electrical connection of RS 232 interface	M16, 12-pin	M16, 12-pin
Design of electrical connection for supply voltage	M16, 12-pin	M16, 12-pin
Design of electrical connection at the digital inputs/outputs	M16, 12-pin	M16, 12-pin
Number of digital inputs	1	1
Number of digital outputs	3	3
Design of digital inputs	One high-speed trigger input	One high-speed trigger input
Design of digital outputs	2 isolated outputs 50 mA, 1 high-speed trigger input for external lighting	2 isolated outputs 50 mA, 1 high-speed trigger input for external lighting
Optical data
Design of image sensor of camera	CMOS chip, VGA (640 x 480), WVGA (752 x 480)	CMOS chip, VGA (640 x 480), WVGA (752 x 480)
Type of image capture	Global shutter	Global shutter
Range	10 … 400 mm	10 … 400 mm
note	Adjustable within the range	Adjustable within the range
Mounting type of lens	Fixed (M12)	Fixed (M12)
Nature of fluorescent material	Integrated lighting or external lighting according to accessories list	Integrated lighting or external lighting according to accessories list
Image acquisition frequency maximum	50 Hz	80 Hz
Code reading rate maximum	29 1/s	50 1/s
Type of focusing	Manual adjustment on the lens cover	Manual adjustment on the lens cover
Supply voltage, current consumption, power loss
Supply voltage for DC rated value	24 V	24 V
Supply voltage
for DC	19.2 … 28.8 V	19.2 … 28.8 V
Consumed current At 24 V with DC
typical	0.17 A	0.17 A
maximum	2 A	2 A
Stored energy time supply voltage failure minimum	0.01 s	0.01 s
Mechanical data
Material	Die-cast aluminum	Die-cast aluminum
Color	petrol blue	petrol blue
Permitted ambient conditions
Ambient temperature
during operating	0 … 50 °C	0 … 50 °C
during storage	-30 … +70 °C	-30 … +70 °C
during transport	-30 … +70 °C	-30 … +70 °C
Relative humidity at 25 °C without condensation during operating maximum	95 %	95 %
Protection class IP	IP67	IP67
Resistance against shock	According to IEC 60068-2	According to IEC 60068-2
Resistance against shock	150 m/s²	150 m/s²
Resistance against vibration	10 m/s²	10 m/s²
Design, dimensions and weight
Width	52.5 mm	52.5 mm
Height	70.7 mm	70.7 mm
Depth	39.5 mm	39.5 mm
Net weight	0.25 kg	0.25 kg
Mounting type	2 x M4 screws	2 x M4 screws
Product properties, functions, components general
Product feature silicon-free	Yes	Yes
Type of display	4 LEDs	4 LEDs
Standards, specifications, approvals
Verification of suitability	CE, KCC, F&B suitable, UL	CE, KCC, F&B suitable, UL
Accessories
Accessories	Mounting brackets, built-in ring lamps, M12 lenses	Mounting brackets, built-in ring lamps, M12 lenses
