  Информационные материалы

  Корпуса для отдельной установки автоматических выключателей SIRIUS 3RV2

  Для отдельной установки автоматических выключателей 3RV20 - 3RV24 типоразмеров S00 (I n max = 16 A) и S0 (I n max = 32 A) доступны алюминиевые и пластиковые корпуса.

  Алюминиеве корпуса предназанчены для монтажа на поверхность, пластиковые - встраиваемые.

  Номинальное рабочее напряжение автоматических выключателей, установленных в отдельные корпуса - U_e = 500 В.

  Корпуса для монтажа на поверхности имеют степень защиты IP55.

  Встраиваемые корпуса по фронту так же имеют степень защиты IP55 (встроенная часть корпуса - IP20).

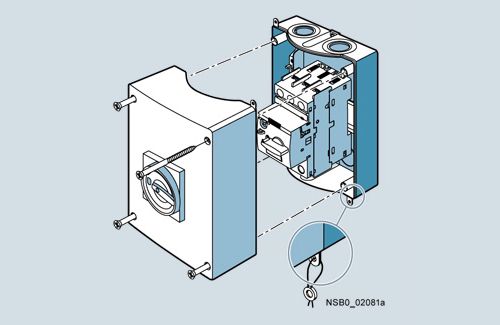

  Корпус для монтажа на поверхности

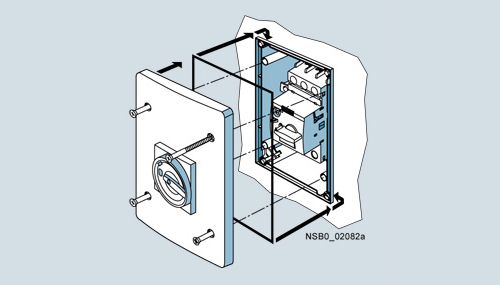

  Корпус для встраивания

  Все корпуса комплектуются N и PE клеммами.

  В корпусах сверху и снизу имеются по два подготовленных намеченных места для отверстий для фитингов кабельных вводов (такие же подготовленные места для ввода кабелей есть на задней стенке корпусов).

  При необходимости отверстия, проделанные сверху корпуса можно использовать для установки индикаторных ламп.

  Благодаря компактному размеру корпусов, в них нельзя устанавливать автоматические выключатели с аварийными блок-контактами.

  Пластиковые корпуса для автоматических выключателей типоразмеров S00 и S0 комплектуются повортными приводами с рукояткой в фронтальной панели.

  Корпуса могут оснащаться как черной рукояткой для стандартного применения, так и красно/ желтой рукояткой для использования автоматического выключателя как АВАРИЙНОГО (EMERGENCY-STOP).

  Механизм поворотного привода может быть заблокирован в отключенном (OFF) положении  макс. 3-мя навесными замками.



  Фронтальные панели с поворотными приводами

  Фронтальные панели с поворотными приводами монтируются на дверях/ передних панелях электрошкафов и применяются для управления автоматическими выключателями 3RV20 - 3RV24 типоразмеров S00 и S0.

  Держатели для аппаратов типоразмеров S00 и S0 в ходят в объем поставки фронтальных панелей.

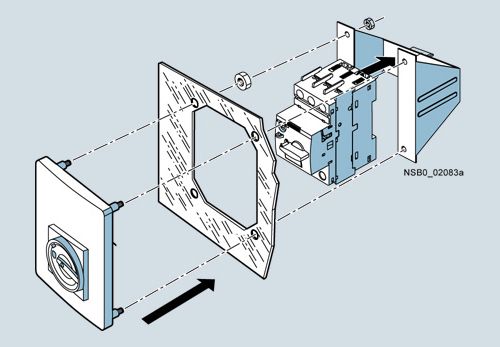

  Фронтальная панель для автоматического выключателя типоразмера S0
