  SIMATIC RF620T

  Интеллектуальный ярлык Smartlabel SIMATIC RF620T  спроектирован для пассивного и не требующего обслуживания использования на основе технологии УВЧ Class 1 Gen2 для сохранения электронного кода продукта "Electronic Product Code" (EPC)  96 бит. Этот носитель информации доступен в двух частотных версиях: 868 МГц (для Европы) и 915 МГц (для США).

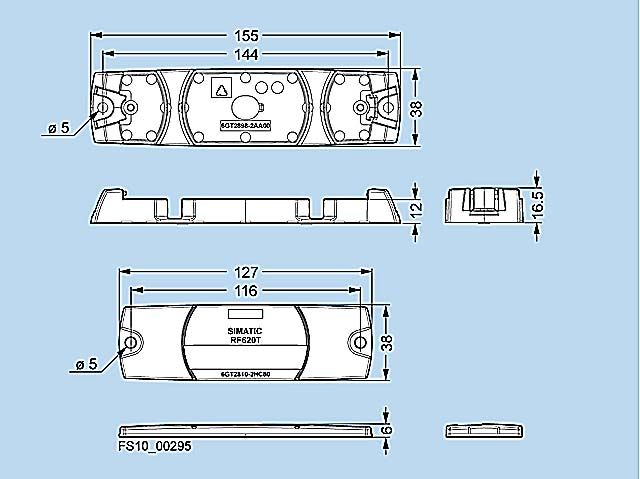

  Чертеж



  Технические данные

  Order number		6GT2810-2HC81
  Product type designation		RF620T transponder
  Suitability for operation		RF600
  Wireless frequencies
  Operating frequency		860 ... 960 MHz
  Electrical data
  Range maximum		8 m; observe system manual RF600: overrange is possible, range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		EPCglobal Class 1 Gen 2 / ISO 18000-6C
  Transfer rate with radio transmission maximum		320 kbit/s
  Product feature multitag-capable		Yes
  Polarization		Linear
  Product component Backup battery		No
  Memory
  Type of memory		EEPROM
  Storage capacity of the user memory		64 byte
  Type of memory organization		EPC memory 96/128 bits, user memory 64 bytes (512 bits), TID memory 4 bytes
  Number of read cycles at ambient temperature < 40 °C maximum		100 000 000 000 000
  Number of write cycles at ambient temperature < 40 °C maximum		100 000
  Data retention time at ambient temperature < 40 °C not less than		10 y
  Property of memory		lock, unlock, write protection, password protection
  Type of transponder chip used		IMPINJ MONZA 4QT
  Mechanical data
  Material		PP (polypropylene)
  Color		anthracite
  Tightening torque of the screw for securing the equipment maximum		1.2 N·m
  Mounting distance relating to metal surfaces recommended minimum		0 mm
  Permitted ambient conditions
  Ambient temperature
  ● during read/write access		-25 ... +85 °C
  ● outside the read/write area		-40 ... +85 °C
  ● during storage		-40 ... +80 °C
  Protection class IP		IP67
  Shock resistance		According to DIN EN 60721-3-7 Class 7 M3
  Shock acceleration		1 000 m/s²
  Vibrational acceleration		500 m/s²
  Resistance to mechanical stress		Torsion and bending stress not permissible
  Design, dimensions and weight
  Width		38 mm
  Height		6 mm
  Depth		127 mm
  Net weight		18 g
  Mounting type		gluing, 2 x M5 screws, spacer (see accessories)
  Product properties, functions, components general
  Product feature
  ● printable		Yes
  Printing process		Laser inscription
  Accessories
  accessories		Spacers




  Технические данные

  Тип	SIMATIC RF620T
  IC тип	EPC Glass 1 Gen2
  Версия для Европы (865 - 868 МГц)	✓
  Версия для США (902 - 928 МГц)	✓
  Листинг	в соответствии с ISO 18000-6С
  Память	EPC 96 бит
  Циклов чтения	не ограниченно
  Циклов записи	мин. 100,000
  Сохранение данных	10 лет
  Расстояние чтения/записи (с устройством RF660R и антенной RF660A)
  Расстояние чтения	0.2 м...6 м (смотреть поле данных)
  Расстояние записи	0.2 м... 4 м (смотреть поле данных)
  Сконструировано для прикрепления к	не металическим носителям (например, пластик, сухое дерево, стекло и т.д.) Conductive plastic using spacers Metal using spacers
  Одновременное считывание нескольких ярлыков (возможность группового считывания)	Да
  Механическое воздействие (по EN 60721-3-7, класс 7 M3)
  Удар	100 г
  Вибрация	50 г
  Скручивание и изгибное напряжение	не допускается
  Крепление	Приклеивание, свинчивание
  Материал	PP (полипропилен)
  Цвет	Антрацит
  Температурный диапазон
  • Во время работы	-25 °C ...+80 °C
  • Перевозка и хранение	-40 °C ...+80 °C
  Размеры (Д x Ш x В)
  • приемопередатчик	127 x 38 x 6
  • прокладка	157 x 39 x 12
  Степень защиты в соответствии с  EN 60529	IP67
  Стойкость к химическим реактивам	Смотреть инструкцию по эксплуатации
  Вес
  приемопередатчик	Около 18 г
  прокладка	Около 22 г
  Соответствие	CE/FCC
