SIMATIC RF640T

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Носитель информации SIMATIC RF640T расширяет диапазон продуктов систем идентификации семейства SIMATIC RF600 и может работать совместно с устройством чтения/записи RF660R. Основными областями применения являются промышленное управление ресурсами, безконтактная идентификация инструмента, контейнеров и металлического оборудования. Носитель информации имеет маленькие размеры, высокую интеллектуальность и прочный корпус, пригодный для промышленного использования, с высокой степенью защиты (IP68) и стойкостью к минеральным маслам, смазочным материалам и чистящим растворителям.

  Он может быть прикреплен непосредственно на металлическую поверхность и имеет стандартный рабочий диапазон 1.8 м. До 216 байт пользовательских данных могут быть сохранены на модуле в дополнение к 8-байтовому ID номеру.

  Этот носитель информации доступен в двух частотных версиях: 868 МГц (для Европы) и 915 МГц (для США).

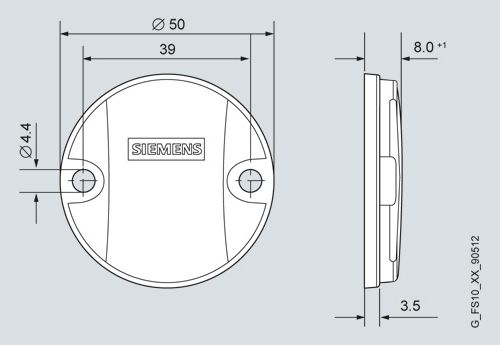

  Чертеж



  SIMATIC RF640T tool transponder

  Технические данные

  Order number		6GT2810-2DC00	6GT2810-2DC10
  Product type designation		RF640T transponder	RF640T transponder
  Suitability for operation		RF600	RF600
  Wireless frequencies
  Operating frequency		865 ... 868 MHz	902 ... 928 MHz
  Electrical data
  Range maximum		4 m; observe system manual RF600: overrange is possible, range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964	4 m; observe system manual RF600: overrange is possible, range is reader dependent: observe http://support.automation.siemens.com/WW/view/en/67384964
  Protocol with radio transmission		EPCglobal Class 1 Gen 2 / ISO 18000-6C	EPCglobal Class 1 Gen 2 / ISO 18000-6C
  Transfer rate with radio transmission maximum		320 kbit/s	320 kbit/s
  Product feature multitag-capable		Yes	Yes
  Polarization		Linear	Linear
  Product component Backup battery		No	No
  Memory
  Type of memory		EEPROM	EEPROM
  Storage capacity of the user memory		64 byte	64 byte
  Type of memory organization		EPC memory 96/240 bits, user memory 64 bytes (512 bits), TID memory 8 bytes	EPC memory 96/240 bits, user memory 64 bytes (512 bits), TID memory 8 bytes
  Number of read cycles at ambient temperature < 40 °C maximum		100 000 000 000 000	100 000 000 000 000
  Number of write cycles at ambient temperature < 40 °C maximum		100 000	100 000
  Data retention time at ambient temperature < 40 °C not less than		10 y	10 y
  Property of memory		lock, unlock, write protection, password protection	lock, unlock, write protection, password protection
  Type of transponder chip used		NXP G2XM	NXP G2XM
  Mechanical data
  Material		PA12	PA12
  Color		anthracite	anthracite
  Tightening torque of the screw for securing the equipment maximum		1.2 N·m	1.2 N·m
  Mounting distance relating to metal surfaces recommended minimum		0 mm	0 mm
  Permitted ambient conditions
  Ambient temperature
  ● during read/write access		-25 ... +85 °C	-25 ... +85 °C
  ● outside the read/write area		-40 ... +125 °C	-40 ... +125 °C
  ● during storage		-40 ... +125 °C	-40 ... +125 °C
  Protection class IP		IP68 / IPx9K	IP68 / IPx9K
  Shock resistance		According to DIN EN 60721-3-7 Class 7 M3	According to DIN EN 60721-3-7 Class 7 M3
  Shock acceleration		1 000 m/s²	1 000 m/s²
  Vibrational acceleration		200 m/s²	200 m/s²
  Design, dimensions and weight
  Height		8 mm	8 mm
  Diameter		50 mm	50 mm
  Net weight		13 g	13 g
  Mounting type		2 x M4 screws	2 x M4 screws
  Product properties, functions, components general
  Product feature
  ● silicon-free		Yes	Yes
  ● printable		No	No
  Standards, specifications, approvals
  Certificate of suitability		Ex: II 2 G Ex ib IIC T6 to T3, II 2 D Ex ibD 21 T140°C, -25 °C < Ta°< +85 °C
  MTBF		1 757 y	1 757 y




  Технические данные

  Тип	SIMATIC RF640T
  IC тип	UCODE HSL
  Частота
  Версия для Европы	865 … 868 МГц
  Версия для США	902 … 928 МГц
  Серийный номер UID	8 байт
  Память пользователя	216 байт
  Зощита информации (защита записи)	32 байт
  Листинг	в соответствии с ISO 18000-6B
  Сохранение данных	10 лет
  Циклов чтения	не ограниченно
  Циклов записи
  Минимально	100000
  Стандартно	500000
  Расстояние чтения (с устройством чтения/записи RF660R и антенной RF660A)
  Минимально	0.15 … 1.8 м
  Стандартно	0.15 … 2.0 м
  Расстояние записи (с устройством чтения/записи RF660R и антенной RF660A)
  Минимально	0.15 … 1.5 м
  Стандартно	0.15 … 1.8 м
  Сконструировано для прикрепления к	металлу
  Монтаж	2 x M4 винта
  Размеры	50 x 8
  Материал	Пластик PA12
  Цвет	антрацит
  Допустимые температуры
  рабочая	-25°C … +85°C
  хранение	-40°C … +125°C
  Механическое воздействие (по EN 60721-3-7, класс 7 M3)
  Удар	100 g
  Вибрация	50 g
  Скручивание	не допускается
  Степень защиты по DIN EN 60529 (45 минут погружения в воде; глубина погружения 1 м при +20°C)	IP68
  Стойкость к химическим реактивам	в соответствии PA 12
  Соответствие	CE/FCC
