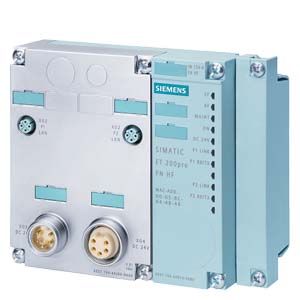

Интерфейсный модуль IM 154-4PN

• Заказные данные
  (1)
• Аксессуары
  (48)
• Информационные материалы

  Информационные материалы

  Интерфейсный модуль для организации обмена данными между станцией ET 200pro и программируемым контроллером более высокого уровня управления через PROFINET IO.

  Модуль IM 154-4PN находится в стадии подготовки.

  Область применения

  Интерфейсный модуль IM 154-4 PN High Feature поддерживает обмен данными между станцией ET 200pro и программируемым контроллером более высокого уровня управления через PROFINET IO.

  Дизайн

  Интерфейсный модуль оснащен встроенным 2-портовым коммутатором для работы в линейных топологиях сети. Подключение к сети выполняется через два гнезда M12, подключение к цепи питания =24 В - через два гнезда 7/8“. Модуль обеспечивает поддержку профиля PROFIsafe, что позволяет использовать станцию ET 200pro в распределенных системах автоматики безопасности и противоаварийной защиты.

  Функции

  Конфигурирование станции ET 200pro с интерфейсным модулем IM 154-4 PN High Feature выполняется из среды STEP 7 V5.3 SP3 и выше. Для использования STEP 7 от V5.3 SP1 необходим соответствующий GSD файл.

  Технические данные

  	6ES7154-4AB00-0AB0
  Напряжение питания
  Напряжение питания электоронных компонентов 1L+
  Номинальное значение (DC)	24 В
  Защита от короткого замыкания	Есть
  Защита от неправильной полярности напряжения	Есть
  Номинальное значение
  24 В DC	Есть
  Допустимое значение, нижний предел (DC)	20.4 В
  Допустимое значение, верхний предел (DC)	28.8 В
  Потребляемый ток
  От источника питания1L+, макс.	250 мA
  Power dissipation, typical	4.5 Вт
  Memory/backup
  Память
  Карта Micro memory	Есть
  Адресное пространство
  Значение
  Выходы	256 байт
  Входы	256 байт
  Протоколы
  PROFINET IO	Есть
  PROFINET IO
  Скорость передачи данных, макс.	100 Мбит/с
  Automatic transmission speed detection	Есть
  Часы синхронизации
  Параметр
  Состояние/ прерывания/ диагностика
  Дисплей диагностики LED
  Bus fault BF (красный)	Есть
  Group fault SF (красный)	Есть
  Monitoring 24 V power supply ON (зеленый)	Есть
  Monitoring the load voltage DC 24 V (зеленый)	Есть
  Изоляция
  Потенциалы/ электрическая изоляция
  Между внутренней шиной станции и электронными компонентами	Есть
  between supply load and electronic components	Есть
  Условия эксплуатации
  Рабочая температура
  мин.	-25 °C
  макс.	55 °C
  Температура хранения/транспортировки
  мин.	-40 °C
  макс.	70 °C
  Степень и класс защиты
  IP 65	Есть
  IP 66	Есть
  IP 67	Есть
  Размеры и масса
  Ширина	90 мм
  Высота	130 мм
  Длина	71 мм
  Масса, примерно.	480 г
