Пускатели электродвигателей MCU

• Информационные материалы

  Информационные материалы

  ENG_415453.PDF

  Линейка пускателей электродвигателей MCU SIRIUS 3RK43

  SIRIUS MCU (MCU = Motor Control Unit/ модуль управления электродвигателем).

  MCU - линейка от пускателей с  I/O-управлением в пластиковом корпусе для простых применений до пускателей с коммуникацией по AS-i в металлическом корпусе для расширенных требований.

  MCU - пускатели с смонтированной внутренней проводкой, имеют высокую степень защиты и рассчитаны для коммутации и защиты AC электродвигателей. Они применяются для прямого и реверсивного пуска стандартных электродвигателей до to 5.5 кВт при 400/500 В AC (электромеханическая коммутация) и 400/460 В AC (коммутация полупроводниковыми аппаратами).

  Защита электродвигателя от токов КЗ и перегрузки интегрирована во все  MCU.

  MCU в металлическом корпусе разработаны для коммутации стандартных двигателей с электрическим тормозом (230 В AC или 400 В AC).

  Основные характеристики пускателей SIRIUS MCU:

  • Пускатели прямого пуска или реверсивные
  • До  5.5 кВт
  • Пластиковый или металлический корпус
  • Электромеханическая или полупроводниковая коммутация
  • Для двигателей с тормозом, управлением 230 В AC или 400 В AC
  • Стандартный главный выключатель встроен в корпус
  • Защита от токов КЗ автоматами SIRIUS 3RV
  • Возможна защита от перегрузки термомагнитными аппаратами (биметалл) или электронными реле перегрузки
  • Подключение ввод электропитания и нагрузки винтами с метрической резьбой ( M screw)
  • Версии с коммуникацией по AS-i - с индикацией светодиодами



  MCU с I/O-управлением в пластиковом корпусе

  Экономичное решение для коммутации и защиты отдельных электродвигателей.



  MCU в пластиковом корпусе, I/O-управление

  Контакторы управляются внешним напряжением 24 В DC.

  Реверсивное исполнение комплектуется блокировкой.

  Статус автомата может быть индицирован посредством блок-контакта. Позиции: включен - контакт закрыт - отключен или сработал - контакт открыт.



  MCU с AS-i интерфейсом в пластиковом корпусе

  Этот пускатель предназначен  для управления электродвигателями конвеерных лент, насосов, вентиляторов, компрессоров.





  MCU в пластиковом корпусе, коммуникация по AS-i

  В этом MCU команды управления и запрос статуса передаются по шине AS-i. Желтый кабель (шина) и черный AS-i кабель для питания 24 В DC подключаются через зажим  (M12).

  Прозрачная крышка позволяет контролировать статус по светодиодам.



  MCU с AS-i интерфейсом в металлическом корпусе с электромеханической или полупроводниковой коммутацией

  Этот  MCU в металлическом корпусе обеспечивает степень защиты IP54 - подходит для применения в агессивных окружающих условиях.

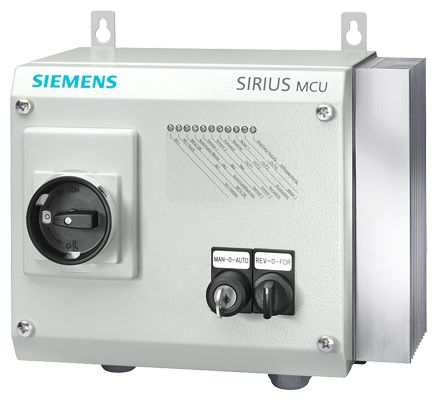

  MCU в металлическом корпусе, AS-i коммуникация, электромеханическая коммутация

  Для этой версии пускателя доступно местное ручное управление.

  Переключатель с ключем на три положения:  "man-0-auto" (ручной режим-0-автоматический режим, предотвращающий несанкционированное изменение режима работы).

  Ручной переключатель используется для  включения, отключения и изменения направления вращения.

  В автоматическом режиме MCU управляется через шину AS-i.

  Светодиоды рабочего состояния  пускателя выведены на крышку корпуса.

  Пускатель с полупроводниковой коммутацией имеет в своем составе полупроводниковые коммутационные аппараты, позволяющие обеспечивать очень высокое количество коммутаций в час.

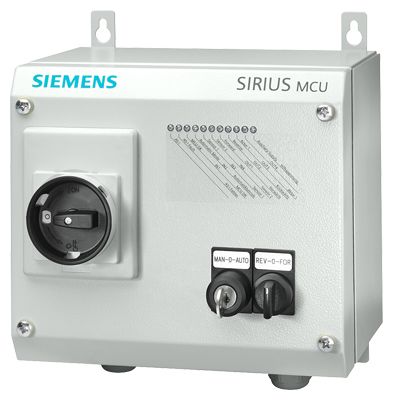

  MCU в металлическом корпусе, AS-i коммуникация, полупроводниковая коммутация

  Другим преимуществом этого типа пускателей является  применение электронных реле перегрузки, которые имеют широкий диапазон регулировки рабочих токов.

  Область применения

  Основные области применения

  • Аэропорты
  • Автомобильная промышленность
  • Центры логистики

  Особенности

  • Высокая степень защиты - IP55 для MCU пускателей с пластмассовым корпусом и IP54 для пускателей с металлическим корпусом - позволяют создавать распределенные конфигурации в полевых условиях и экономить место в шкафах управления
  • Всесторонняя защита двигателя благодаря встроенной защите от перегрузки и короткого замыкания с SIRIUS 3RV или интегрированным полупроводниковым реле перегрузки (полупроводниковым пускателям)
  • Широкий диапазон исполнений (ток двигателя) через электронные реле перегрузки
  • Управление остановкой через управление торможением для тормоза двигателя
  • Подключение кабелей посредством экономичных M винтов (Опционально подключение с помощью разъемов)
  • Легкая установка с разъемами M12 для AS-i и внешним вспомогательным напряжением (24 В DC)
  • Отображение состояния встроенными световыми LEDs индикаторами
  • Работа в ручном режиме: интегрированный управляемый ключом выключатель "man-0-auto" (Ручной - 0 - Автоматический) и кнопка выбора, позволяющая ручное управление в процессе ввода в действие и обслуживания
  • Легкая коммуникация и контроль через AS-Interface
  • Входы для цифровых датчиков и цифровые выходы на разъемах M12 для подключения станций ввода/ вывода обеспечивают большую гибкость исполнения системы

  Дальнейшая информация

  Инструкция

  Инструкция  на всех языках "SIRIUS MCU Motor Starter":

  http://support.automation.siemens.com/WW/view/en/32033334.
