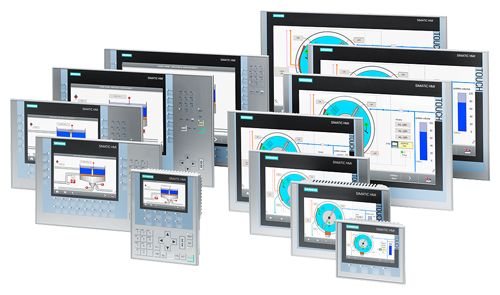

Панели операторов SIPLUS Comfort Panels

• Заказные данные
  (12)
• Информационные материалы

  Информационные материалы





  • Отличная функциональность HMI для требовательных приложений
  • Широкоформатные TFT дисплеи с размерами по диагонали 4", 7", 9", 12", 15", 19" и 22" (все с цветовой палитрой 16 миллионов цветов)
  • Встроенная производительность для требовательных приложений с поддержкой архивирования, скриптов, просмотрщика документов PDF/Word/Excel, Internet Explorer, Media Player
  • Настраиваемые в пределах от 0 до 100% дисплеи с технологией PROFIenergy, управляемые в проекте HMI или в контроллере
  • Современный промышленный дизайн с возможностями обновления
  • Вертикальная установка для всех сенсорных панелей
  • Оптимальный выбор опций: доступны четыре сенсорных и четыре клавишных версии панелей
  • Сохранение данных в случае сбоя питания на SIMATIC HMI Memory Card
  • Инновационная концепция сервиса благодаря второй карте SD (автоматическое сохранение данных)
  • Легкая загрузка проекта по стандартным кабелям (стандартный кабель Ethernet, стандартный кабель USB)
  • Максимальная производительность с быстрым обновлением экрана
  • Применимость в тяжелых промышленных условиях благодаря соответствию требованиям расширенных сертификатов, таких как Ex 2/22 и морской сертификат, и алюминиевому корпусу начиная от 7" устройств и больше
  • Широкий диапазон коммуникационных опций: встроенные интерфейсам PROFIBUS и PROFINET, начиная с 7" и выше с 2-х портовым встроенным свичом PROFINET
  • Для клавишных панелей светодиоды во всех функциональных клавишах и новый механизм ввода текста подобный вводу текста на мобильных телефонах
  • Клавиши на клавишных панелях с откликом при нажатии
  • Все клавиши имеют сервисный цикл жизни в 2 миллиона нажатий
  • Конфигурирование в программном пакете WinCC TIA Portal



  Замечание:

  Продукты семейства SIPLUS extreme базируются на стандартных продуктах производства Siemens и совпадают с ними по большинству своих технических данных. Отличия состоят лишь в допустимых условиях эксплуатации.

  Область применения

  Панели SIMATIC HMI серии Comfort могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации зданий. Они могут использоваться во всех отраслях и приложениях. Они идеально подходят для сложных задач визуализации и благодаря встроенной функциональности могут быть выбраны для любых приложений.

  Дизайн

  KTP400 Comfort

  • Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
  • 1 интерфейс PROFINET и 1 интерфейс PROFIBUS
  • Сенсорный экран и мембранная клавиатура с 4-мя функциональными клавишами

  KP400 Comfort

  • Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
  • 1 интерфейс PROFINET и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 8-ю функциональными клавишами и системной клавиатурой

  TP700 Comfort

  • Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  KP700 Comfort

  • Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 24 функциональными клавишами и системной клавиатурой

  TP900 Comfort

  • Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  KP900 Comfort

  • Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 26 функциональными клавишами и системной клавиатурой

  TP1200 Comfort

  • Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  KP1200 Comfort

  • Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 34 функциональными клавишами и системной клавиатурой

  TP1500 Comfort

  • Широкоформатный TFT дисплей 15.4", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  KP1500 Comfort

  • Широкоформатный TFT дисплей 15.4", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 36 функциональными клавишами и системной клавиатурой

  TP1900 Comfort

  • Широкоформатный TFT дисплей 18.5", разрешение 1366 x 768, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  TP2200 Comfort

  • Широкоформатный TFT дисплей 21.5", разрешение 1920 x 1080, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
  • Сенсорный экран

  Функции

  • Вывод и изменение параметров процесса
  • Функциональные клавиши используемые для прямого вызова функций на клавиатурных панелях и KTP400. До 16 независимых функций может быть сконфигурировано для функциональных клавиш. Функциональные клавиши могут также использоваться на сети PROFIBUS DP или PROFINET как удаленная периферия для быстрой реакции на нажатие.
  • Отображение процесса:
    • Векторная графика (различные объекты состоящие из линий)
    • Динамическое изменение положения и видимости объектов
    • Вывод до 8 переменных в одном окне трендов; окно трендов с кнопками прокрутки и масштабирования для просмотра истории изменения значений переменных и гибкого выбора диапазона времени вывода в окне; ползунок для определения текущих значений и вывода их в таблице
    • Обширная графическая библиотека (SIMATIC HMI Symbol Library)
    • Экранные элементы: ползунок, стрелочный индикатор, часы
    • Циклические функции обработки
  • Мультиплексирование перменных
  • Система сообщений
    • Дискретные и аналоговые сообщения (сообщения при достижении пределов)
    • Свободно определяемые классы сообщений (например сообщения о состоянии/отказах) для определения вариантов их отображения, а также подтверждения их получения
    • Хронология сообщений
    • Сконфигурированные экраны сообщений, окно сообщений, и строка сообщений
  • Архивирование сообщений и значений процесса (на карты SD/multimedia card/USB flash или сетевой диск по сети Ethernet)
    • Различные типы архивов: круговой и последовательный
    • Сохранение данных в стандартном формате Windows (CSV)
    • Просмотр значений процесса в рантайме с использованием окна тренда
    • Возможна внешняя обработка архивных данных с использованием стандартных инструментов (MS Excel, MS Access)
  • Архивирование сообщений и их просмотр
  • Функции печати (смотри "Рекомендованные принтеры")
  • Переключение языков
    • 32 интерактивных языка, 32 языка на проект включая русский язык
  • Управление рецептами
    • С дополнительным носистелем информации (на карту SD/multimedia card/USB flash)
    • Хранение данных рецептов в стандартном формате Windows (CSV)
    • Возможность обработки данных рецептур в стандартных инструментах (MS Excel, MS Access)
  • PG функции STATUS/FORCE VAR для контроллеров SIMATIC S7
  • Окно диагностики для SIMATIC S7
  • Возможность выбора текущего экрана в программе контроллера PLC
  • Вывод на экран документов в формате HTML с использованием MS Internet Explorer
  • Использование скриптов Visual Basic дает возможность разработки новых функций включая обработку значений тегов (операции сравнения, переходы по условиям и т.д.)
  • Тексты помощи для графических объектов, сообщений и тегов
  • Арифметические функции
  • Контроль достижения предельных значений переменных процесса



  Конфигурирование

  Для конфигурирования панелей серии Comfort Line нужен программный пакет SIMATIC WinCC Comfort (TIA Portal).

  Интеграция

  Панели HMI серии Comfort могут быть соединены с:

  • Контроллерами SIMATIC S7
  • Контроллерами других фирм
    • Allen Bradley DF1, Allen Bradley EtherNet/IP
    • Modicon MODBUS RTU, Modicon MODBUS TCP/IP
    • Mitsubishi FX, Mitsubishi MC TCP/IP
    • Omron Hostlink/Multilink
  • Возможность работать по нескольким протоколам
  • протокол http для обмена данными значениями тегов между панелями
  • Работа по Ethernet (TCP/IP) с компьютерами верхнего уровня и сетевыми принтерами


  Замечание:
  Дальнейшая информация может быть найдена в разделе "System interfaces".

  Чертеж

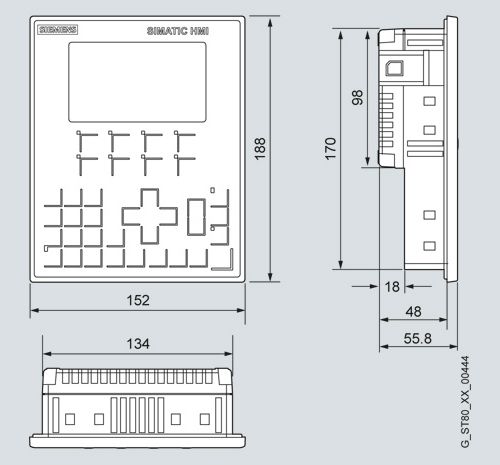

  KP400 Comfort

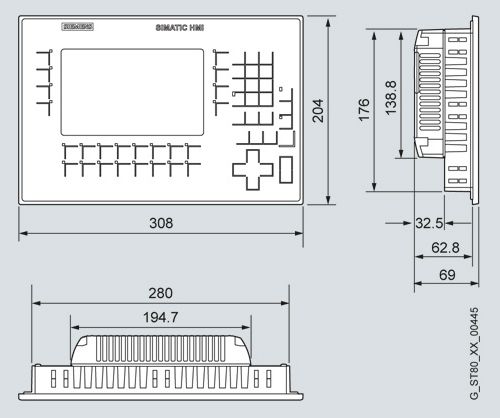

  KP700 Comfort

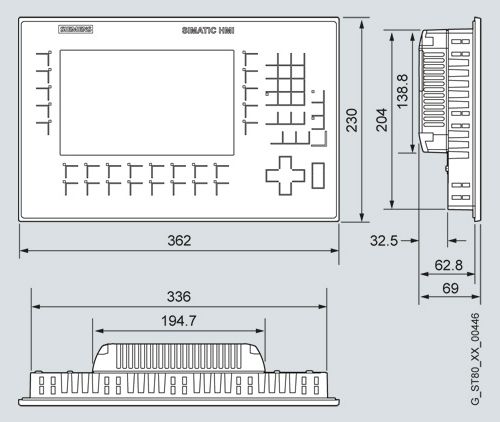

  KP900 Comfort

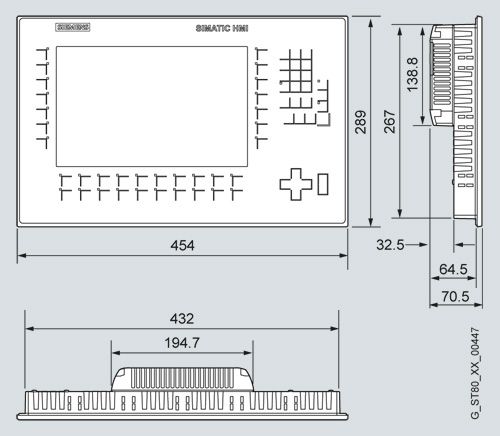

  KP1200 Comfort

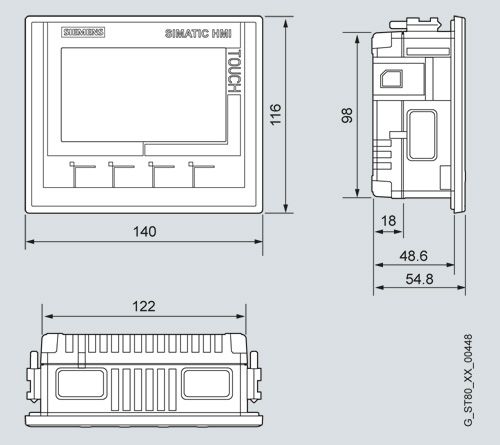

  KTP400 Comfort



  TP700 Comfort



  TP900 Comfort



  TP1200 Comfort

  Особенности

  • Полная поддержка требований концепции Totally Integrated Automation (TIA):
    повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
    • Может также использоваться для установки в вертикальном положении при ограниченном простарнстве монтажа (все сенсорные панели)
  • Уменьшение затрат на обслуживание благодаря:
    • Небольшое время конфигурирования благодаря эффективному пакету разработки и быстрой загрузке проекта
    • Автоматическое резервное копирование на опциональную карту SIMATIC HMI
    • Продолжительный жизненный цикл подсветки дисплея
    • Не требующий поддержки дизайн
    • Сохранение данных в случае сбоя питания
  • Простое и дружественное для пользователя представление данных процесса благодаря, например, полям ввода/вывода, трендам, гистограммам, текстовым и графическим объектам
  • Наличие библиотеки готовых графических объектов
  • Возможность применения во всех регионах земного шара:
    • 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
    • до 32 интерактивных языков на проект
    • зависимые от текущего рабочего языка тексты и графика
  • Стандартные аппаратные и программные интерфейсы увеличивающие гибкость применения:
    • встроенные интерфейсы PROFIBUS и PROFINET (для панелей с дисплеем 7" и более, два порта PROFINET с встроенным коммутатором)
    • два слота SD карт для хранения архивов, данных пользователя и автоматического резервного копирования конфигурации
    • интерфейс USB для легкой загрузки проекта
    • интерфейс USB host для подключения USB flash, клавиатуры, мыши и принтера
    • для панелей с дисплеем 7" и больше, наличие интерфейса audio in/out для использования с встроенным проигрывателем
    • станадартный формат Windows (CSV) для архивов и рецептов дает возможность обрабатывать эти файлы стандартными программами (например Microsoft Excel)
    • возможности модульного расширения опцией SmartServer для коммуникаций между системами SIMATIC HMI, а также для удаленного доступа с одной системы к другой

  Технические данные

  	6AG1124-2DC01-4AX0	6AG1124-0GC01-4AX0	6AG1124-0JC01-4AX0	6AG1124-0MC01-4AX0
  Дисплей
  Дисплей:	TFT	TFT	TFT	TFT
  Диагональ экрана	4.3"	7"	9"	12.1"
  Разрешение (ШxВ в пикселях)	480 x 272	800 x 480	800 x 480	1280 x 800
  Элементы управления
  Элементы управления		Сенсорный экран	Сенсорный экран	Сенсорный экран
  Подключение  мыши/клавиатуры/считывателя штрихкода	USB / USB / USB	USB / USB / USB	USB / USB / USB	USB / USB / USB
  Клавиатура
  Системные клавиши	4
  Цифровой/символьный ввод	Да / Да	Да / Да	Да / Да	Да / Да
  Сенсорное управление
  Сенсорный экран	аналоговый, резистивный	аналоговый, резистивный	аналоговый, резистивный	аналоговый, резистивный
  Блок питания
  Блок питания	24 В пост.тока	24 В пост.тока	24 В пост.тока	24 В пост.тока
  Номинальный ток	0.13 A	0.5 A	0.75 A	0.85 A
  Память
  Тип	Flash / RAM	Flash / RAM	Flash / RAM	Flash / RAM
  Доступная для пользовательских данных память	4 МБ
  Тип сигнализации
  Акустический	Гудок
  Время
  Часы
  Тип	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые
  Интерфейсы
  Карта Multimedia
  Интерфейс Industrial Ethernet	1 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)
  Протоколы
  Протоколы (терминальная связь)
  Sm@rtAccess	Да	Да	Да	Да
  EMC
  Наведенные помехи в соответствии с EN 55 011
  Наведенные помехи в соответствии с EN 55 011 (limit class A)	Да
  Внешние условия
  При работе (вертикальный монтаж)	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C
  При работе (макс. угол наклона)	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C
  Транспортировки, хранения	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C
  макс. относительная влажность	90 %	90 %	90 %	90 %
  Монтажное положение	вертикальное	вертикальное	вертикальное	вертикальное
  максимально допустимый угол наклона без принудительной вентиляции	+/- 35 °	+/- 35 °	+/- 35 °	+/- 35 °
  Передняя панель	IP65	IP65	IP65	IP65
  Задняя панель	IP20	IP20	IP20	IP20
  Операционные системы
  Опеарационная система	Windows CE	Windows CE	Windows CE	Windows CE
  Функциональность с WinCC flexible
  Количество скриптов Visual Basic Scripts	50	100	100	100
  Планировщик заданий	Да	Да	Да	Да
  Система помощи	Да	Да	Да	Да
  Функции Status/control	с SIMATIC S7	с SIMATIC S7	с SIMATIC S7	с SIMATIC S7
  Система сообщений (вкл. буфер и систему подтверждения)
  Количество сообщений	2 000	4 000	4 000	4 000
  Дискретные сообщения	Да	Да	Да	Да
  Аналоговые сообщения	Да	Да	Да	Да
  Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания
  Рецепты
  Количество рецептов	100	300	300	300
  Число записей на рецепт	200	500	500	500
  Число полей в рецепте	200	1000	1000	1000
  Связь с процессом
  Количество экранов	500	500	500	500
  Переменные	1 024	2 048	2 048	2 048
  Граничные значения	Да	Да	Да	Да
  Мультиплексирование	Да	Да	Да	Да
  Экранные элементы
  Текстовые объекты	2,500 текстовых элементов
  Графические объекты	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика
  динамические объекты	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки
  Списки
  Текстовые списки	300	500	500	500
  Графические списки	100	500	500	500
  Библиотеки	Да	Да	Да	Да
  Архивирование
  количество архивов на проект	10	50	50	50
  Количество точек измерения на проект	100	2 048	2 048	2 048
  Количество записей на архив	10 000	20 000	20 000	20 000
  Формат хранения данных	CSV	CSV	CSV	CSV
  Внешняя обработка	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .
  Размер архива	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях
  Обработка на панели	использование окна трендов	использование окна трендов	использование окна трендов	использование окна трендов
  Система безопасности
  Число групп пользователей	50	50	50	50
  Экспорт паролей	Да	Да	Да	Да
  Число уровней прав доступа	32	32	32	32
  Поддержка внешних карт
  PC card	Нет	Нет	Нет	Нет
  CF card	Нет	Нет	Нет	Нет
  Multi Media Card	Да	Да	Да	Да
  Вывод на печать
  Печать	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана
  Драйвер принтера	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6
  Язык клавиатуры
  Язык клавиатуры	US American (English)	US American (English)	US American (English)	US American (English)
  Языки
  Число интерактивных языков	16	32	32	32
  Языки разработки проекта	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
  Шрифты	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта
  Перенос проекта (upload/download)
  Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса
  Периферия
  Периферийные устройства	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов
  Размеры и вес
  Корпуса панели (Ш x В)	140 мм x 116 мм	214 мм x 158 мм	274 мм х 190 мм	330 мм х 241 мм
  Вес
  Вес	0.6 кг	1.4 кг	1.9 кг	2.8 кг





  	6AV2124-1DC01-0AX0	6AV2124-1GC01-0AX0	6AV2124-1JC01-0AX0	6AV2124-1MC01-0AX0
  Дисплей
  Дисплей:	TFT	TFT	TFT	TFT
  Диагональ экрана	4.3"	7"	9"	12.1"
  Разрешение (ШxВ в пикселях)	480 x 272	800 x 480	800 x 480	1280 x 800
  Элементы управления
  Элементы управления	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура
  Подключение  мыши/клавиатуры/считыватель штрихкодов	USB / USB / USB	USB / USB / USB	USB / USB / USB	USB / USB / USB
  Клавиатура
  Системные клавиши	28	28	28	28
  числовой/символьный ввод	Да / Да	Да / Да	Да / Да	Да / Да
  Сенсорное управление
  Сенсорный экран	Нет	Нет	Нет	Нет
  Блок питания
  Блок питания	24 В пост. тока	24 В пост. тока	24 В пост. тока	24 В пост. тока
  Номинальный ток	0.13 A	0.5 A	0.75 A	0.85 A
  Память
  Тип	Flash / RAM	Flash / RAM	Flash / RAM	Flash / RAM
  Доступная для пользовательских данных память	4 МБ
  Тип сигнализации
  Акустический	гудок
  Время
  Часы
  Тип	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые
  Интерфейсы
  Multimedia card
  интерфейс Industrial Ethernet	1 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)
  Протоколы
  Протоколы (терминальная связь)
  Sm@rtAccess	Да	Да	Да	Да
  Внешние условия
  в работе (вертикальный монтаж)	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C
  в работе (макс. угол отклонения)	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C
  Транспортировка, хранение	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C
  максимальная относитльная влажность	90 %	90 %	90 %	90 %
  Положение монтажа	вертикальное	вертикальное	вертикальное	вертикально
  Максимально допустимый угол наклона без принудительной вентиляции	+/- 35 °	+/- 35 °	+/- 35 °	+/- 35 °
  Передняя панель	IP65	IP65	IP65	IP65
  Задняя сторона	IP20	IP20	IP20	IP20
  Операционные системы
  Операционная система	Windows CE	Windows CE	Windows CE	Windows CE
  Функциональность под WinCC flexible
  Количество скриптов Visual Basic	50	100	100	100
  Планировщик задач	Да	Да	Да	Да
  Справочная система	Да	Да	Да	Да
  Функции Status/control	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7
  Система сообщений (вкл. буфер и систему подтверждения)
  Количество сообщений	2 000	4 000	4 000	4 000
  Битовые сообщения	Да	Да	Да	Да
  Аналоговые сообщения	Да	Да	Да	Да
  Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания
  Рецепты
  Количество рецептов	100	300	300	300
  Число записей на рецепт	200	500	500	500
  Число полей в рецепте	200	1000	1000	1000
  Связь с процессом
  Количество экранов	500	500	500	500
  Количество переменных	1 024	2 048	2 048	2 048
  Граничные значения	Да	Да	Да	Да
  Мультиплексирование	Да	Да	Да	Да
  Экранные элементы
  Текстовые объекты	2,500 текстовых элементов
  Графические объекты	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика
  динамические объекты	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки
  Списки
  Текстовые списки	300	500	500	500
  Графические списки	100	500	500	500
  Библиотеки	Да	Да	Да	Да
  Архивирование
  Число архивов на проект	10	50	50	50
  Число точек измерения на проект	100	2 048	2 048	2 048
  Число записей на архив	10 000	20 000	20 000	20 000
  Формат хранения данных	CSV	CSV	CSV	CSV
  Внешняя обработка	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .
  Размер архива	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях
  Обработка на панели	использование окна трендов	использование окна трендов	использование окна трендов	использование окна трендов
  Система безопасности
  Число групп пользователей	50	50	50	50
  Экспорт паролей	Да	Да	Да	Да
  Число уровней прав доступа	32	32	32	32
  Поддержка внешних карт
  PC card	Нет	Нет	Нет	Нет
  CF card	Нет	Нет	Нет	Нет
  Multi Media Card	Да	Да	Да	Да
  Вывод на печать
  Печать	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана
  Драйвер печати	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6
  Язык клавиатуры
  Язык клавиатуры	Английский	Английский	Английский	Английский
  Языки
  Число интерактивных языков	32	32	32	32
  Языки разработки проекта	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
  Шрифты	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта
  Перенос проекта (upload/download)
  Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса
  Периферия
  Периферийные устройства	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер,считыватель штрихкодов
  Размеры и вес
  Корпуса панели (Ш x В)	152 мм х 188 мм	308 мм x 204 мм	362 мм х 230 мм	454 мм х 289 мм
  Вес
  Вес	0.8 кг	2.2 кг	2.7 кг	4.4 кг





  	6AG1124-1QC02-4AX0	6AG1124-0QC02-4AX0	6AG1124-0UC02-4AX0	6AG1124-1XC02-4AX0
  Дисплей
  Дисплей:	TFT	TFT	TFT	TFT
  Диагональ экрана	15.4"	15.4"	18.5"	21.5"
  Разрешение (ШxВ в пикселях)	1280 x 800	1280 x 800	1366 x 768	1920 x 1080
  Элементы управления
  Элементы управления	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура
  Подключение  мыши/клавиатуры/считыватель штрихкодов	USB / USB / USB	USB / USB / USB	USB / USB / USB	USB / USB / USB
  Клавиатура
  Системные клавиши	36
  числовой/символьный ввод	Да / Да	Да / Да	Да / Да	Да / Да
  Сенсорное управление
  Сенсорный экран	Нет	Есть	Есть	Есть
  Блок питания
  Блок питания	24 В пост. тока	24 В пост. тока	24 В пост. тока	24 В пост. тока
  Номинальный ток	1.5 A	1.5 A	1.3 A	2.2 A
  Память
  Тип	Flash / RAM	Flash / RAM	Flash / RAM	Flash / RAM
  Доступная для пользовательских данных память	24 Мбайт	24 Мбайт	24 Мбайт	24 Мбайт
  Тип сигнализации
  Акустический	гудок	гудок	гудок	гудок
  Время
  Часы
  Тип	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые
  Интерфейсы
  Ethernet, 10/100/1000 Мбит/с	1x RJ45	1x RJ45	1x RJ45	1x RJ45
  PROFINET, 10/100 Мбит/с	2x RJ45	2x RJ45	2x RJ45	2x RJ45
  RS 422/ 485 (MPI/ PROFIBUS)	1	1	1	1
  USB Host/ USB прибор 2.0	2/1	2/1	2/1	2/1
  Отсеки для установки SIMATIC HMI SD карт	2	2	2	2
  Протоколы
  Протоколы (терминальная связь)
  Sm@rtAccess	Да	Да	Да	Да
  Внешние условия
  в работе (вертикальный монтаж)	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C
  в работе (макс. угол отклонения)	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C
  Транспортировка, хранение	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C
  максимальная относитльная влажность	90 %	90 %	90 %	90 %
  Положение монтажа	вертикальное	вертикальное	вертикальное	вертикально
  Максимально допустимый угол наклона без принудительной вентиляции	+/- 35 °	+/- 35 °	+/- 35 °	+/- 35 °
  Передняя панель	IP65	IP65	IP65	IP65
  Задняя сторона	IP20	IP20	IP20	IP20
  Операционные системы
  Операционная система	Windows CE	Windows CE	Windows CE	Windows CE
  Функциональность под WinCC flexible
  Количество скриптов Visual Basic	100	100	100	100
  Планировщик задач	Да	Да	Да	Да
  Справочная система	Да	Да	Да	Да
  Функции Status/control	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7
  Система сообщений (вкл. буфер и систему подтверждения)
  Количество сообщений	6 000	6 000	6 000	6 000
  Битовые сообщения	Да	Да	Да	Да
  Аналоговые сообщения	Да	Да	Да	Да
  Буфер сообщений	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания
  Рецепты
  Количество рецептов	500	500	500	500
  Число записей на рецепт	500	500	500	500
  Число полей в рецепте	1000	1000	1000	1000
  Связь с процессом
  Количество экранов	750	750	750	750
  Количество переменных	4 096	4 096	4 096	4 096
  Граничные значения	Да	Да	Да	Да
  Мультиплексирование	Да	Да	Да	Да
  Экранные элементы
  Текстовые объекты	40 000 текстовых элементов	40 000 текстовых элементов	40 000 текстовых элементов	40 000 текстовых элементов
  Графические объекты	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика
  динамические объекты	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки
  Списки
  Текстовые списки	500	500	500	500
  Графические списки	500	500	500	500
  Библиотеки	Да	Да	Да	Да
  Архивирование
  Число архивов на проект	50	50	50	50
  Число точек измерения на проект	2 048	2 048	2 048	2 048
  Число записей на архив	20 000	20 000	20 000	20 000
  Формат хранения данных	CSV	CSV	CSV	CSV
  Внешняя обработка	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .
  Размер архива	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях
  Обработка на панели	использование окна трендов	использование окна трендов	использование окна трендов	использование окна трендов
  Система безопасности
  Число групп пользователей	50	50	50	50
  Экспорт паролей	Да	Да	Да	Да
  Число уровней прав доступа	32	32	32	32
  Поддержка внешних карт
  PC card	Нет	Нет	Нет	Нет
  CF card	Нет	Нет	Нет	Нет
  Multi Media Card	Да	Да	Да	Да
  Вывод на печать
  Печать	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана
  Драйвер печати	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6
  Язык клавиатуры
  Язык клавиатуры	Английский	Английский	Английский	Английский
  Языки
  Число интерактивных языков	32	32	32	32
  Языки разработки проекта	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
  Шрифты	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта
  Перенос проекта (upload/download)
  Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса
  Периферия
  Периферийные устройства	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер,считыватель штрихкодов
  Размеры и вес
  Корпуса панели (Ш x В)	454 мм х 289 мм	415 мм x 310 мм	483 мм х 337 мм	560 мм х 380 мм
  Вес
  Вес	5.4 кг	5.2 кг	6.5 кг	7.1 кг







  Дальнейшая информация

  Дополнительную информацию Вы можете получить в Интернете по адресу:

  http://www.siemens.com/simatic-comfort-panels



  Замечание

  Информацию о возможности внесения изменений в конструкцию приборов стандартного исполнения можно найти в секции "Заказные продукты".
