SITRANS FCT030

• Заказные данные
  (1)
• Аксессуары
  (15)
• Информационные материалы

  Информационные материалы

  Работа FCT030 основана на последних достижениях в технологии обработки цифровых сигналов, этот расходомер спроектирован для высокой скорости измерений , быстрого реагирования на шаг потока, быстрого дозирования, с повышенной защитой от шума измерений, а так же для простоты установки, эксплуатации и обслуживания.

  Так же передатчик FCT030 обеспечивает подлинное измерение нескольких параметров таких как: масса, объем, точный объем, плотность, температура и фракция.

  К FCT030 IP67 передатчику можно подключить удаленный или компактный датчик типа FCS400, и любого размера от DN 15 до DN 80.

  Область применения

  Расходомеры SITRANS FC430, пригодны для применения в течение всего производственного процесса, где существует спрос на точное измерение расхода. Счетчик способен измерять как жидкости, так  и газы.

  Кориолисовые расходомеры могут быть применены во всех отраслях промышленности, таких как:

  • Химическая и фармацевтическая промышленность: при производстве моющих средств, химикатов, кислот, щелочей, лекарственных средств, препаратов крови, вакцин, инсулина.
  • Пищевая промышленность, производящая молочные продукты, пиво, вино, безалкогольные напитки, АС Brix/АС Платона, фруктовые соки и пюре, розлива, CO2 дозирования, CIP/SIP-жидкости и т.д.
  • Автомобилестроение: впрыскивание топлива, насадка и тестирование насосов, заполнение блоков переменного тока и многое другое.
  • Нефть и Газ: заправка газовых баллонов, контроль печей, тестирование сепараторов.
  • Нефтехимическая промышленность: переработка нефти, изготовление производных, полимеризации
  • Вода и сточные Воды: дозирования химических реагентов для очистки воды

  Многочисленные выходы и связь с шиной означает, что информацию обо всех процессах можно прочитать либо мгновенно (10 ms update) или периодически по мере эксплуатации АЭС.

  Дизайн

  Передатчик SITRANS FCT030 сконструирован в соответствии с IP67/NEMA 4X алюминиевым корпусом с антикоррозионным покрытием. Можно подключить удаленный или компактный датчик типа FCS400  размером DN 15 и DN 25 DN 50 или DN 80.

  FCT030 доступна как стандарт с 1 выводом для, HART 7.2 , а так же могут быть установлены дополнительные функции ввода/вывода с помощью дополнительных модулей. Передатчик имеет модульную конструкцию с дискретными, сменными электронными модулями и соединительными платами поддерживающие разделение функций, для облегчения сервисного обслуживания. Все модули полностью прослеживаются,  а их появление, предусмотрено  в установке передатчика.

  SensorFlashSensorFlash это стандарт для микро-SD-карты с возможностью обновления ПК. Он поставляется с каждого датчика с полным комплектом документов по сертификации, в том числе отчет о калибровке.  Материал, испытания давлением, заводские сертификаты соответствия и допуски являются необязательными при оформлении заказа.

  Устройство памяти Siemens SensorFlash  обеспечивает следующие возможности и преимущества:

  • Любые подобные передатчики автоматически программируются (в секундах) для стандартных операций
  • Замена передатчика возможна менее чем за 5 минут.
  • Настоящий "plug & play", который обеспечивает  интегрированную кросс-проверка целостности данных и HW/SW проверку версии
  • Постоянные базы данных, операционной и функциональной информации с того момента как расходомер включен
  • Новые обновления встроенного ПО, могут быть скачаны с  Интернет портала Сименс и размещены на SensorFlash ( с помощью SD карты). Прошивка затем вставляется в существующий расходомер и система обновлена.

  Функции

  Доступны следующие функции:

  • Измерение массы, объема, расхода, плотности, температуры процесса, фракции потока
  • При заказе можно сконфигурировать до  четырех каналов выход/вход каналов
  • Можно индивидуально настроить вывод показателей массы, объема, плотности и др.3 встроенных счетчика, которые могут считать положительные, отрицательные  или чистые потоки
  • Регулируемая отсечка малого расходаРегулируемая отсечка по плотности или  пустой трубе
  • Регулируемое направление потока
  • Система предупреждения, состоящая из журнала, и таймера ожидания решения
  • Регистратор данных обновляется каждые 10 минут с оперативными данными, такими, как работоспособность системы, счетчик значения всех конфигураций и данных, необходимых для перехода прав собственности (передача продуктов потребителю) по требованиям OIML R117
  • Отображение времени работы с часами реального времени. Переход на летнее время не реализован
  • Одно/двунаправленные измерения расхода
  • Расход выходы свободно конфигурируемом между максимально отрицательным и максимально положительным потоком в соответствии с датчиком мощности
  • Концевые выключатели для программируемых  значений расхода, плотности, температуры или фракции процесса.
  • Предельные  точки могут быть классифицированы как предупреждение и сигнал для передачи значения как выше, так и ниже номинальных  условий процесса
  • Шумовой фильтр для оптимизации выполнения измерений в неидеальных условиях применения. 5-этапов насосных фильтров компенсируют колебания стока, вызванные, к примеру, односторонними действиями поршневых насосов
  • Полный контроль дозирования с 5 наборами команд, конфигурируемые пользователем
  • Автоматическая установка нуля, вывод  на дисплей меню для установки нулевой точки
  • Полное меню для эффективного обслуживания счетчика, а так же для поиска и устранения неисправностей
  • Точное измерение температуры обеспечивает оптимальную точность расхода, плотности и фракции потока.
  • Расчет фракции течения базируется на  алгоритме сравнения уже известных показателей. Пользователи могут либо выбрать из списка предварительно настроенных фракций, таких как °Brix или "Этанол в воде", либо заказать конкретную калибровку фракции для точного соответствия данных условиях процесса. Все расчеты фракции имеют погрешность в пределах 0.1 %.

  Чертеж

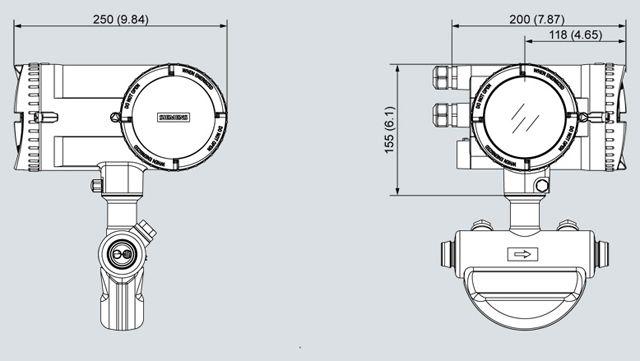

  SITRANS FCT030, compact verson, dimensions in mm (inch)

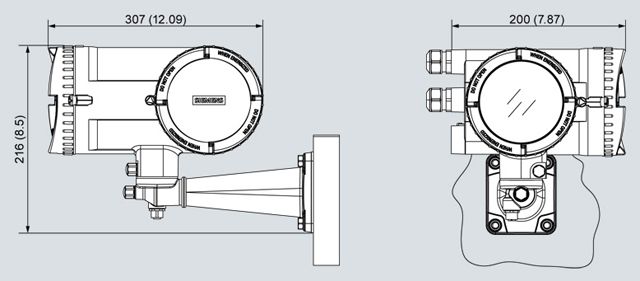

  SITRANS FCT030, remote verson, dimensions in mm (inch)

  Особенности

  Рассчет и измерение потока

  • Предназначен для расчета массового расхода по запатентованной технологией DSP
  • Быстрое дозирование и шаг потока с максимальным временем отклика 10мс.
  • 100 Гц частота обновления всеми выходами
  • Максимальное устаревание информации от  получения до вывода составляет 20 мс (два цикла обновления)
  • Низкий расход не зависит от  настройки прекращения подачи для измерения  массы и объема

  Операции и отображение

  • Настраиваемый пользователем операционный дисплей
  • Полный графический дисплей 240 х 160 пикселей, отображающий до 6 программ
  • Очевидная обработка сигналов тревоги /ведение журнала в текстовом формате
  • Текст справки по всем измеряемым параметрам автоматически появляется в меню конфигурации
  • Клавиатура может быть использована для контроля дозировки, как Пуск/остановка/ удержание/сброс
  • SensorFlash технологии хранят специфическую систему документации по производству конкретного устройства,  и обеспечивают съемную память всех  настроек и функций расходомера
  • Сертификат калибровки
  • Тестовые сертификаты на материалы и испытание давлением (по заказу)
  • Энергонезависимая память для оперативного резервного копирования данных
  • Передача конфигурации пользователя, для других расходомеров

  Безопасность и сигнализация

  • Расширенные возможности диагностики и сервисного меню облегчают поиск и устранение неисправностей и проверке измерителя
  • Настройка верхних и нижних порогов сигнализации и опасных пределов  для всех значений процесса
  • Обработка аварийных сигналов может быть выбрана по стандартам конфигураций Siemens и NAMUR
    Разработанные с нуля, и сертифицированные интегрированные уровни безопасности:
    - SIL 3) для программного обеспечения
    - SIL 2 для оборудования и механики
    - SIL 3 для системы с резервированием оборудования
  • В отличие от многих устройств, которые сертифицированны на практике,
    SITRANS FC430   имеет сертифицированную конструкцию, которая получила наиболее высокую квалификацию, и является  более надежной для внедрения системой безопасности.

  Выводы и управление

  • Встроенный контроллер дозирования, компенсации и контроля, состоящий из 3 встроенных счетчиков
  • Многопараметрические выходы, индивидуально настраиваемые для измерения расхода, объема, точного объема, плотности, температуры или части потоков (такие как °Brix or °Plato )
  • До четырех каналов ввода/вывода настроеных следующим образом:

  Канал 1

  Канал 1 от 4 до 20 мА  имеет аналоговый выход HART 7.2, который может быть проверен и установлен для безопасности критически важных приложений (SIL 3). Текущий сигнал может быть настроен для расхода , объема или плотности.

  Канал 2

  Канал 2-выход сигнала, который может быть свободно сконфигурирован для любой переменной процесса:

  • Аналоговый токовый (0/4-20 мА)
  • 3 этапный аналоговый клапан контроля дозирования
  • Частота или импульс
  • Один или два дискретных  клапана управления дозированием в сочетании с 3 или 4 каналами
  • Рабочее и аварийное состояние

  Каналы 3 и 4

  Каналы 3 и 4 могут быть заказаны со сигнала (свободная конфигурация для любой переменной процесса) или релейных выходов, или входного сигнала.

  Сигнал

  Выходной сигнал может быть настроен пользователем на:


  • Аналоговый токовый (0/4-20 мА)
  • 3 этапа аналогового клапана контроля дозирования
  • Частоту или пульс
  • Избыточные или частоты пульса (ссылка на 2 Канал)
  • Один или два дискретных клапана контроля дозирования
  • Рабочее и аварийное состояние

  Реле

  Релейный выход(s) может быть настроен для:

  • Один или два дискретных клапана контроля дозирования
  • Статус операции, в том числе направление потока
  • Состояния тревоги

  Входной сигнал

  Входной сигнал может быть настроен пользователем для

  • Контроль дозирования
  • Функции сброса счетчика
  • Усиления или приостановки


  Сигнальные выходы и входы можно отдельно назначать как активными или пассивными.

  При эксплуатации и обслуживании всех выходов могут понадобиться предустановленные значения  для моделирования, поверки или калибровки.

  Сертификаты и допуски

  В кориолисовом расходомере FC430 программа была разработана с нуля, и соответствует требованиям международных стандартов и правил.

  Технические данные

  Технологическая среда	Жидкости группы 1 (подходит для suitable for dangerous fluids)
  	Смеси: Пасты/легкие шламы/простой и сжиженный газ
  Число технологических параметров	7
  Измерение	Массы
  	Объема
  	Плотности
  	Температура технологической среды
  	Скорректированный объем
  	Базовая плотность
  	Фракция A
  	Фракция В
  	Фракция A %
  	Фракция B %
  Текущая производительность
  Сила тока	0 … 20 мA или 4 … 20 мA (Канал 1 только от 4 до 20 мA)
  Напряжение	< 500 В на каждый канал
  Постоянная времени	0 … 100с (регулируется)
  Цифровой выход
  Импульс	41.6 µс … 5 с длительность
  Частота	0 … 10 кГц, 50 % коэффициэнт заполнения, 120 % режим предоставления
  Постоянная времени	0 … 100 с (регулируется)
  Активный	0 … 24 V DC, 110 mA, short-circuit-protected
  Пассивный	3 … 30 V DC, max. 110 mA
  Реле
  Тип	Переключение-перенапряжение- свободный контакт
  Напряжение	30 V AC/100 mA
  Функции	Сигнал уровня, сигнал по количеству, пределу, направлению потока
  Цифровой вход
  Напряжение	15 … 30 V DC (2 … 15 mA)
  Функциональность	Старт/стоп/задержка/продолжение дозирования, настройка точки отсчета, сброс счетчика 1 и 2, усилить выход, блокировка
  Гальваническая изоляция	Все входы и выцходы имеют гальваническую изоляцию, предельно допустимое значение 500 В.
  Отсечка
  Малый поток	0 … 9.9 % от максимального потока
  Предельная функция	Измерение массы, объема, фракции, плотности, температуры.
  Счетчик	Два восьмиразрядных счетчика для прямого, обратного и абсолютного потока
  Диспей	Задняя подсветка с алфавитно - цифровым текстом, 3 ´ 20 символов отображают расход, счетчики, настройки и неисправности.
  	Постоянная времени соответствует выходу 1
  	Обратный поток отображается со знаком минуса
  Регулировка точки отсчета	Посредством клавиатуры или удаленно, при помощи циврового входа
  Температура окружающей среды
  Работа
  Передатчик	-40 … +60 °C (-40 … +140 °F), (влажность max. 95 %)
  Дисплей	-20 … +60 °C (-0 … 140 °F)
  Хранение
  Передатчик	-40 … +70 °C (-40 … +178 °F) (влажность max. 95 %)
  Дисплей	-20 … +70 °C (-0 … 178 °F)
  Протоколы коммуникации	HART 7.2
  Корпус
  Материал	Алюминий
  Маркировки	IP67/NEMA 4X to IEC 529 и DIN 40050 (1 mH2O для 30 мин.)
  Уровень шума	18 … 1000 Гц рандомно, 3.17 г RMS, во все направления, IEC 68-2-36
  Источники питания
  Электропитание	18.5 … 300 V DC/85 … 260 V AC, 50 … 60 Гц
  Пульсация	Не ограничена
  Энергопотребление	7.5 W/15 VA
  EMC Характеристики
  Излучение	EN/IEC 61000-6-4 (Industry)
  Помехозащищенность	EN/IEC 61000-6-2 (Industry)
  NAMUR	В пределах основных требований с ошибкой критерия A в соответствии с NE 21
  Окружающая среда	В пределах основных требований с ошибкой критерия А в соответствии с NE 21
  Соответствует с условиями IEC/EN/UL 61010-1	Высота над уровнем моря до 2000 м
  	Степень загрязнения 2
  Техническое обслуживание	Расходомер имеет встроенную систему, которая на регулярной основе производит проверку на наличие неисправностей и оставляет сообщение о неисправностях до их разрешения.
  Уплотнители для кабеля	Уплотнители доступны из нейлона, никелированной латуни или из нержавеющей стали (316L/W1.4404) в следующем диапазоне:
  	M20
  	½" NPT
  Кабель	Стандартный промышленный кабель до 200 м в длину с двумя экранированными витыми парами или 4 провода под общим экраном могут находиться под датчиком или передатчиком. Сименс предлагает кабели с предварительной обрезкой и подготовленные к непосредственному соединению.
  Допуски
  Взрывоопасные зоны	ATEX Ex II 2(1) GD Ex d e [ia] ia IIC T6 Gb
  	FM/CSA Класс1 Сек. 1
  	IEC Ex II 2(1) GD Ex d e [ia] ia IIC T6 Gb
  Custody transfe	OIML R117 тип допусков для широкого разнообразия жидкостей отличных от воды
  	NTEP (США) тип допуска для широкого разнообразия жидкостей
  Оборудование работающее под давлением	PED
  	CRN
  	Unfired pressure vessels (Великобритания)
  Гигиенические	EHEDG для всех датчиков
  	3 A для гигиенических вариантов датчиков
  	Внешняя очищаемость EHEDG и 3 A правила
  Сертификаты
  Safety Integration Level (только для компактных версий)	SIL 3 для ПО
  	SIL 2 для оборудования
  	SIL 3 для сложных аппаратных систем
  CE оценка	Оборудование под давлением
  	Низковольтное
  	WEEE
  	RoHS
  Региональные сертификаты	C-TICK (Австралия и Новая Зеландия EMC)
  	NEPSI (Китай Ex)
  	TISS (Япония)
