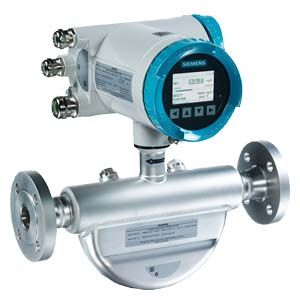

  Массовый  расходомер системы SITRANS FC430 используются для измерения расхода в стандартных, гигиенических или химической промышленности. Все версии могут быть заказаны для CT-службы, в соответствии со стандартом OIML R 117 (для любых жидкостей, кроме воды).

  Все компактные варианты могут быть проверены и настроены для SIL 2 или SIL 3 операций в качестве стандарта. SIL 3 операция требует двух расходомеров в серии и контролируется SIL-Номинальной системой управления.Работа расходомера базируется  на последних достижениях в технологии цифровой обработки сигнала, что спроектировано для точного измерения производительности:

  • Быстрая реакция на быстрые изменения в потоке
  • Быстрое дозирование подачи
  • Высокая устойчивость против шумовых процессов
  • Широкий динамический диапазон измерений расходов
  • Подходит для жидких и газовых сред
  • Простота в установке, запуске в эксплуатацию и в обслуживании

  FC430 доступен как стандартный с 4 до 20 мА аналоговый выход HART 7.2. Дополнительные функции ввода/вывода могут быть свободно сконфигурированы для аналоговых, импульсных сигналов, частоты, реле или положения.Передатчик поставляется с графическим дисплеем, конфигурируемым пользователем,  с новой  SensorFlash технологией, и микро-SD-карты для резервного копирования конфигурации, обновления прошивки и хранения данных.

  Особенности

  • Узкая и легкая конструкция позволяет проведение аккуратной установки  сложные системы трубопроводов
  • Простота в обслуживании, поскольку модули могут быть легко заменены
  • Эффективное разделение измерения от вибрации техники
  • Безопасная работа в  критически важных приложениях
  • Энергонезависимая память для всех установок и данных по работе
  • Получение достоверных результатов измерений из-за высокого отношения сигнал / шумЗащищенная, цифровая передача данных измерений из датчика
  • SensorFlash передача установок и  данных, доступна простая замена датчика
  • Малогабаритность; простота замены в большинстве существующих установок

  Технические данные

  Расходомер SITRANS FCS430
  Размеры	DN 15 (½") DN 25 (1") DN 50 (2") DN 80 (3")
  Точность	± 0.10%
  Повторяемость	± 0.05%
  Диапазон расхода (вода @ 1 бар потеря двления)	DN 15: 3 700 кг/ч DN 25: 11 500 кг/ч DN 50: 52 000 кг/ч DN 80: 136 000 кг/ч
  Архитектура	Компактная и удаленная настройка на 12 языках, включая русский и китайский
  Дисплей	Графический дисплей, 240 x 160 пикселей
  Электропитание	24 ... 90 V DC, 100 ... 240 V AC
  Вес	4.6 ... 50 кг
  Материалы
  Датчик
  Детали проточной части	316L нержавеющая сталь
  Корпус	304 нержавеющая сталь
  Передатчик	Алюминий с антикоррозийным покрытием
  Степень защиты корпуса (IP)	IP67
  Класс давления
  Измерительные трубу	100 бар (1450 psi)
  Корпус датчика	20 бар (DN15, DN25) 17 бар (DN50, DN80)
  Датчик давления разрыва корпуса	> 160 бар (все размеры)
  Диапазон температур
  Технологическая среда	-50 ... 200 °C
  Внешняя среда	-40 ... 60 °C
  Технологические соединения
  Фланцы	EN1092-1 B1, EN1092-1 D, ANSI / ASME B16.5, JIS B 2220
  Трубная резьба	ASME B1.20 (NPT), ISO228-1 G (BSPP), VCO Quick-connect
  Гигиенические прожилки	DIN11851, DIN11864-1, ISO2853, SMS 1145
  Гигиенические зажимы	DIN11864-2, DIN32676, ISO2852
  Допуски
  Взрывоопасные зоны	ATEX, IECEx, cFMus, NEPSI, CSA, TISS, GOST
  Стандарты давления	PED, CRN
  Гигиеничность	3A, EHEDG
  Приёмка-сдача SITRANS FC430	OIML R 117
  Технологическая безопасность ( только для компактных систем)	SIL 2 (Датчики) SIL 3 (Передатчики и система резервирования)
  NAMUR	Совместно с NE132, NE41
  I/O	До 4 разных аналоговых входов, можно переключить на цифровые выходы и двоичные (бинарные) входы
  Протоколы коммуникации	HART 7.2
  EMC характеристики	EN 61326-3-2
  Механическая нагрузка	от 18 до 1000 Гц рандомно, 3.17 G rms, in all directions
