SIPLUS HMI TP 177B

• Информационные материалы

  Информационные материалы

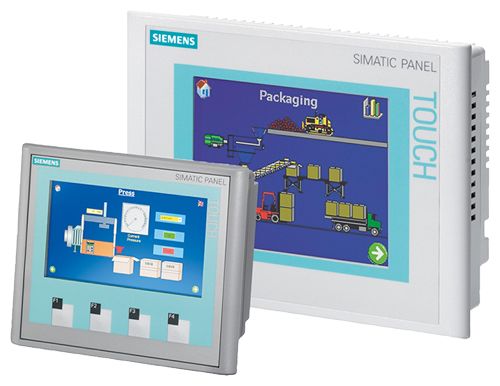

  • Сенсорные панели с исчерпывающим набором функций оперативного управления и мониторинга на уровне производственных машин и установок.
  • Сенсорный графический дисплей
    • 4.3" TFT, цветной, широкоформатный или
    • 5.7" STN, голубого свечения или цветной.
  • Наличие всех необходимых интерфейсов для связи с контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP).
  • Наличие интерфейса PROFINET в моделях с цветными дисплеями.
  • Наличие драйверов для связи с контроллерами других производителей.
  • Энергонезависимый буфер сообщений без буферной батареи.
  • 4 дополнительных функциональных клавиши в панели с 4" дисплеем.
  • SIMATIC TP 177B 6" для замены панелей операторов TP 170B.
  • Панель TP 177B PN/DP имеет исполнение со стальной фронтальной частью корпуса (DIN EN 1672-2) для применения на предприятиях пищевой промышленности и производства напитков.


  Замечание:

  Продукты SIPLUS extreme создаются на базе стандартных продуктов SIEMENS и совпадают с ними по большинству технических характеристик. Отличительные особенности панелей операторов SIPLUS extreme приведены в следующей таблице.


  SIPLUS HMI	TP 177B COLOR PN/DP	TP 177B MONO DP	TP 177B 4" COLOR PN/DP
  Заказной номер	6AG1 642-0BA01-4AX1	6AG1 642-0BC01-4AX1	6AG1 642-0BD01-2AX0
  Заказной номер базовой панели	6AV6 642-0BA01-1AX1	6AV6 642-0BC01-1AX1	6AV6 642-0BD01-3AX0
  Диапазон рабочих температур	0 ... +50 °C	0 ... +50 °C	-10 ... +60 °C
  Условия эксплуатации	Тяжелые промышленные условия эксплуатации
  Технические данные	Соответствуют техническим данным базовых панелей за исключением допустимых условий эксплуатации
  Условия эксплуатации
  Относительная влажность	5 ... 100 % Допускается появление конденсата
  Биологически активные вещества	По EN 60721-3-3, класс 3B2: плесень и споры грибка (исключая фауну)
  Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX 1)2)
  Механически активные вещества	По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)
  Атмосферное давление (Зависит от значения верхней границы диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м)  со снижением на 10 K 658 ... 540 гПа (+3500 ... +5000 м)  со снижением на 20 K





  ¹⁾ ISA-S71.04 уровень сложности GX: долговременная нагрузка: SO₂ < 4.8 мг/м³ H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
  В течение 30 минут в сутки: SO₂ < 14.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

  ²⁾ При эксплуатации в атмосфере с содержанием активных веществ на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки защитные колпачки



  Техническую документацию по панелям операторов SIPLUS можно найти в Интернете по адресу:

  http://www.siemens.de/siplus-extreme

  Область применения

  Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели TP 177B могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту  – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B предлагаются с голубым дисплеем с 4-градациями цвета или 256-цветным STN дисплеем. Цветной вариант оснащен встроенным интерфейсом Ethernet и может использоваться еще с большей гибкостью. Интерфейсом USB оснащены обе модели. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.

  Дизайн

  • 256 цветов с цветным дисплеем или 4 градации синего с монохромным STN дисплеем
  • Задняя подсветка CCFL¹⁾ с большим сроком службы
  • Аналоговый резистивный сенсорный экран
  • Цифровая и буквенная экранная клавиатура
  • Высокая производительность с Risk процессором и  2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
  • Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
  • Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Mbaud), а также USB 1.1 (макс.  100 mA)
  • Ethernet (совместимый с Profinet IO) в цветной версии
  • Встроенный интерфейс USB
  • Конфигурируется с использованием SIMATIC WinCC flexible 2005 Compact и последующими версиями
  • Полная функциональность для сложных задач
  • Богатая графическая библиотека Reichert
  • 32 языка (например, Русский, традиционный китайский, упрощенный китайский) и динамическое переключение между 5 языками
  • Разъем для мультимедиа карточек, может использоваться для стандартных MMC (для сохранения данных рецептур, настроек, а также для системных данных)
  • Удаленная загрузка конфигурации по всем интерфейсам с автоматическим распознаванием пересылки
  • Можно использовать дополнительные опции Sinumerik, Sm@rt Access и Sm@rt Service
  • Удобна в обслуживании благодаря необслуживаемому дизайну и большим сроком службы задней подсветки

  1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом

  Функции

  • Перманентные окна и концепция использования шаблонов для формирования изображений
  • Поля ввода/вывода
    для отображения и редактирования значений параметров
  • Конфигурируемые кнопки
    до 16 функций на кнопку, для запуска функций и действий
  • Индикаторы
    для отображения состояний машин и установок
  • Поясняющие тексты
    для пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
  • Тексты подсказок
    для диаграмм, сообщений и переменных
  • Векторная и точечная графика
    для обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.
    Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
  • Графики кривых и бар-графики
    для отображения динамически изменяющихся значений параметров
  • Динамическое позиционирование, отображение или скрытие объектов
  • Вычислительные функции, мониторинг граничных значений параметров
    для контроля и математической обработки входных и выходных сигналов
  • Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,
    дополнительная поддержка языково-зависимых символов
  • Таймер
    для циклического выполнения функций
  • Парольная защита доступа
    Администрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
  • Система сообщений
    Свободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели.
    Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
  • Управление рецептами:
    • С дополнительным сохранением данных (на внешнем носителе)
    • Интерактивная или автономная предварительная обработка на панели
    • Сохранение рецептурных данных в стандартном формате Windows (CSV)
    • Внешняя обработка данных с помощью Excel, Access и т.д.
  • Слот для установки мультимедиа карты (Multi Media Card - MMC)
    в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных
  • Простое обслуживание и конфигурирование:
    • Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
    • Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
    • Настройка контрастности изображения и калибровка дисплея
    • Очистка экрана
    • Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования



  Конфигурирование

  Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.



  Дополнительные опции

  • SINUMERIK
    опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible";
    Более подробная информация приведена в каталоге NC 60.
  • Smart Service
    Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
  • Smart Access
    Обмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое

  Чертеж

  Особенности

  • Снижение стоимости обслуживания и пусконаладки благодаря:
    • Сохранению/восстановлению через интерфейс к процессу или дополнительно с Multi Media Card (MMC).
    • Удаленной загрузки конфигурации с автоматическим распознаванием пересылки по любому встроенному интерфейсу
    • Необслуживаемой конструкции (отсутствуют батарейки) и длинного жизненного цикла лампы задней подсветки. Содержимое буфера сообщений сохраняется даже при отключении питания и без батарейки.
  • Возможность использования по всему миру:
    • выбор из 32 языков (включая азиатские и кириллические)
    • Online языки могут быть выбраны динамически на устройстве
  • Графическая библиотека укомплектованная готовыми к использованию объектами отображения
  • Стандартные интерфейсы для повышения гибкости:
    • Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных
  • Встроенный интерфейс USB для подключения, например, стандартных принтеров
  • Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
  • Составной компонет Totally Integrated Automation (TIA):
    повышение производительности, минимизация издержек на инжиниринг, снижение затрат жизненного цикла

  Технические данные

  	6AV6642-0BD01-3AX0	6AV6642-0BC01-1AX1	6AV6642-0BA01-1AX1
  	TP 177B широкоформатная	TP 177B монохромная	TP 177B цветная
  Дисплей
  Размер	4.3" (95 мм x 53 мм)	5.7" (120 мм x 90 мм)	5.7" (120 мм x 90 мм)
  Тип дисплея	TFT, 256 цветов	STN, 4 градации голубого цвета	STN, 256 цветов
  Разрешение:
  количество точек (Ш x В)	480 x 272	320 x 240	320 x 240
  Подсветка экрана:
  наработка на отказ при температуре 25 °C	Приблизительно 30,000 часов	Около 50000 часов	Около 50000 часов
  Элементы управления
  Элементы управления	Мембранная и сенсорная клавиатура	Сенсорная клавиатура	Сенсорная клавиатура
  Количество программируемых функциональных клавиш	4
  Подключение мыши/ клавиатуры, считывателя кодов	USB / USB / USB	USB / USB / USB	USB / USB / USB
  Сенсорная клавиатура:
  тип клавиатуры	Аналоговая, резистивная	Аналоговая, резистивная	Аналоговая, резистивная
  Напряжение питания
  Номинальное напряжение питания	=24 В	=24 В	=24 В
  Потребляемый ток
  Номинальное значение	0.2 A	0.24 A	0.24 A
  Процессор
  Процессор	RISC 32-разрядный, 266 МГц	ARM, 200 МГц	ARM, 200 МГц
  Память
  Тип	Flash / RAM	Flash / RAM	Flash / RAM
  Память данных пользователя	2048 Кбайт	2048 Кбайт	2048 Кбайт
  Время и дата
  Часы:
  тип	Аппаратные часы, синхронизируемые, без защиты буферной батареей	Аппаратные часы, синхронизируемые, без защиты буферной батареей	Аппаратные часы, синхронизируемые, без защиты буферной батареей
  Интерфейсы
  Интерфейсы	RS232 опциональный, 1 x RS422, 1 x RS485 (до 12 Мбит/с), 1 x Ethernet (RJ45)	RS232 опциональный, 1 x RS422, 1 x RS485 (до 12 Мбит/с)	RS232 опциональный, 1 x RS422, 1 x RS485 (до 12 Мбит/с), 1 x Ethernet (RJ45)
  USB порт	1 x USB	1 x USB	1 x USB
  Слот для PC карты	Нет	Нет	Нет
  Слот для CF карты	Нет	Нет	Нет
  Слот для мультимедиа/ SD карты	Комбинированный	Комбинированный	Комбинированный, от E версии 016 в сочетании с WinCC flex. 2008 SP1
  Industrial Ethernet:
  интерфейс Industrial Ethernet	1 x Ethernet (RJ45)	Нет	1 x Ethernet (RJ45)
  Протоколы
  Протоколы (связь терминалов):
  Sm@rtServer	Есть	Есть	Есть
  Степень защиты
  Фронтальная часть корпуса	IP65, NEMA 4, NEMA 4x, NEMA 12 (в рабочем положении)	IP65, NEMA 4x, NEMA 12 (в рабочем положении)	IP65, NEMA 4x, NEMA 12 (в рабочем положении)
  Остальная часть корпуса	IP20	IP20	IP20
  Стандарты, одобрения, сертификаты
  Сертификаты	CE, GL, FM Class I Div. 2, cULus, C-TICK, NEMA 4, NEMA 4x, NEMA 12	CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, UL, CSA, cULus, EX Zone 2, EX Zone 22, C-TICK, NEMA 4x, NEMA 12	CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, UL, CSA, cULus, EX Zone 2, EX Zone 22, C-TICK, NEMA 4x, NEMA 12
  FM класс I раздел 2	Есть	Есть	Есть
  GL	Есть	Есть	Есть
  ABS	Нет	Есть	Есть
  BV	Нет	Есть	Есть
  DNV	Нет	Есть	Есть
  LRS	Нет	Есть	Есть
  Class NK	Нет
  PRS	Нет	Нет	Нет
  ГОСТ-Р	Нет	Нет	Нет
  Использование в системах обеспечения безопасности	Нет	Нет	Нет
  Использование в зонах повышенной опасности:
  EX зоны 2	Нет	Есть	Есть
  EX зоны 22	Нет	Есть	Есть
  Условия эксплуатации, хранения и транспортировки
  Монтажная позиция	Вертикальная	Вертикальная	Вертикальная
  Максимально допустимый наклон по отношению к вертикальной плоскости без принудительной вентиляции	±35 °	±35 °	±35 °
  Температура хранения и транспортировки:
  диапазон	-20 ... +60 °C	-20 ... +60 °C	-20 ... +60 °C
  Относительная влажность:
  максимальное значение	90 %	90 %	90 %
  Операционная система
  Операционная система	Windows CE (V5)	Windows CE	Windows CE
  Конфигурирование
  Программное обеспечение конфигурирования:
  инструментальные средства	WinCC flexible Compact Version 2008 или выше (заказывается отдельно)	WinCC flexible Compact Version 2005 или выше (заказывается отдельно)	WinCC flexible Compact Version 2005 или выше (заказывается отдельно)
  Языки
  Интерактивные языки:
  количество интерактивных языков	5	5	5
  Набор функций в сочетании с WinCC flexible
  Библиотеки	Есть	Есть	Есть
  Планировщик задач	Есть	Есть	Есть
  Система регистрации сообщений:
  количество сообщений	2 000	2 000	2 000
  битовые сообщения	Есть	Есть	Есть
  аналоговые сообщения	Есть	Есть	Есть
  Рецепты:
  количество рецептов	100	100	100
  количество записей на рецепт	200	200	200
  количество полей на одну запись	200	200	200
  память рецептов	32 Кбайт во встроенной Flash памяти, расширение картой памяти	32 Кбайт во встроенной Flash памяти, расширение картой памяти	32 Кбайт во встроенной Flash памяти, расширение картой памяти
  Переменные:
  количество переменных на прибор	1 000	1 000	1 000
  граничные значения	Есть	Есть	Есть
  мультиплексирование	Есть	Есть	Есть
  Изображения:
  количество конфигурируемых сообщений	500	500	500
  Объекты изображений:
  текстовые объекты	2,500 текстовых элементов	2,500 текстовых элементов	2,500 текстовых элементов
  графические объекты	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика	Точечная графика, иконки, векторная графика
  Комплексные объекты изображений:
  отображения состояний/ управления	С SIMATIC S7	С SIMATIC S7	С SIMATIC S7
  динамические объекты	Диаграммы, бар-графики, слайдеры, графики кривых, невидимые кнопки	Диаграммы, бар-графики, слайдеры, графики кривых, невидимые кнопки	Диаграммы, бар-графики, слайдеры, графики кривых, невидимые кнопки
  Списки:
  количество списков текста на проект	300	300	300
  количество списков графики на проект	100	100	100
  Безопасность:
  количество групп пользователей	50	50	50
  количество уровней прав пользователей	32	32	32
  экспорт/ импорт паролей	Есть	Есть	Есть
  Поддерживаемые носители данных:
  PC карты	Нет	Нет	Нет
  CF карты	Нет	Нет	Нет
  Вывод данных на печать:
  печать	Аварийных сообщений, отчетов, копии экрана, цветная печать	Аварийных сообщений, отчетов, копии экрана	Аварийных сообщений, отчетов, копии экрана, цветная печать
  Загрузка/ считывание проекта:
  передача параметров конфигурации	Через MPI/PROFIBUS DP, последовательный интерфейс, USB, Ethernet, с помощью внешнего носителя данных, автоматическое распознавание процессов передачи	Через MPI/PROFIBUS DP, последовательный интерфейс, USB, с помощью внешнего носителя данных, автоматическое распознавание процессов передачи	Через MPI/PROFIBUS DP, последовательный интерфейс, USB, Ethernet, с помощью внешнего носителя данных, автоматическое распознавание процессов передачи
  Связь с процессом:
  подключение к контроллерам	S5, S7-200, S7- 300/400, TI 505, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), другими контроллерами (см. секцию "Системные интерфейсы")	S5, S7-200, S7- 300/400, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), другими контроллерами (см. секцию "Системные интерфейсы")	S5, S7-200, S7-300/400, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), другими контроллерами (см. секцию "Системные интерфейсы")
  подключение к S7-1200	Есть	Есть	Есть
  подключение к S7-1500	Нет	Нет	Нет
  Расширение/ опции:
  открытая программная платформа	Есть	Есть	Есть
  Ввод-вывод
  Приборы ввода-вывода	Принтер	Принтер	Принтер
  мультимедиа карта	Есть	Есть	Есть
  Габариты
  Габариты фронтальной панели (Ш х В)	140 мм x 116 мм	212 мм x 156 мм	212 мм x 156 мм
  Масса
  Масса	0.5 кг	0.8 кг	0.8 кг





  Дальнейшая информация

  http://www.siemens.com/panels
