Компактный монтажный блок SIWAREX WL270 KE CP-S SA

• Информационные материалы

  Информационные материалы



  Самоустанавливающийся компактный монтажный набор для ячейки SIWAREX WL270 CP-S  SA особенно подходит для контейнерных, платформенных, транспортных и рольганговых весов.

  Дизайн

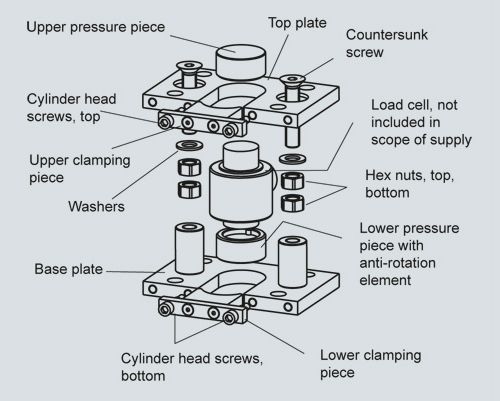

  Компактный монтажный набор включает опорную плиту и главную пластину, две части давления, две части зажима и два утопленных винта. Есть резьбовые отверстия в опорной плите.

  Главная пластина установлена выше опорной плиты с двумя утопленными винтами. Это приводит к устойчивой конструкции. Высота главной пластины сделана так, чтобы было на три миллиметра выше инсталляционной высоты с весовой ячейкой.

  Две части давления используются, чтобы установить весоизмерительную ячейку.

  Компактный монтажный набор служит как помощь при установке и может быть использован как "кукла" для облегчения монтажных работ.

  До установки, весовая ячейка устанавливается в компактный монтажный набор. Затем комплект встраивается в весы. Затем всё настраивается. Ячейки еще не нагружены.

  Потом элементы предотвращающие нагрузке вворачиватся в основание и ячейка нагружается.

  Весовая ячейка и части давления вместе формируют самоустанавливающую опору.
