Введение в весоизмерительные ячейки

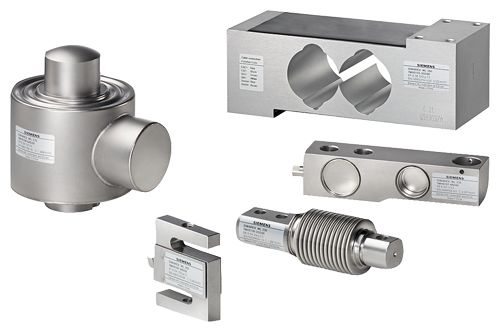

Siemens представляет две серии весоизмеряющих ячеек: SIWAREX R и SIWAREX WL200. Обе серииоснащены расширяющи-
мися измерительными полосками (DMS). Они используются для статического и динамического измерения веса. Различные серии измерительных ячеек SIWAREX R и SIWAREX WL200 в сумме покрывают диапазон номинальных нагрузок от 3 кг до 280 т.
Благодаря наличию разных серий и их выдающимся качествам, как, например
• конструкция из нержавеющей стали для надежной защиты от коррозии 1)
• герметичный корпус допускает эксплуатацию в экстремальной и агрессивной атмосфере 2)
• компактные размеры облегчают монтаж
весоизмерительные ячейки SIWAREX R и SIWAREX WL200 подходят практически для всех промышленных задач, например, для
резервуарных и бункерных весов, платформенных весов, автомобильных весов, гибридных весов и т.д.
Все серии вплоть до K допускаются к использованию с весами класса III стандарта DIN EN 45501, требующими обязательной калибровки, и соответствуют OIML R60 3000d.
При необходимости возможна поставка весоизмерительных ячеек с другими значениями номинальной нагрузки, с повы-
шенной точностью и/или во взрывозащищенном исполнении.

¹⁾Не для SIWAREX R серии K, SIWAREX WL260 SP-S AA и SP-S AB

²⁾Не для SIWAREX R серии K

³⁾ Не применимо для SIWAREX R серии K и SIWAREX WL270 CP-S SC.

Тип	Платформенный тип						Ячейка на базе изгибного стержня			Ячейка на базе срезного стержня
Возм. области применения	Небольшие платформенные или торговые весы						Резервуарный и платформенные весы			Резервуарные, путевые и платформенные весы
Серия	WL260 SP-S AA			R, SP	WL260 SP-S AB	WL260 SP-S SA	WL230 BB-S SA		R, BB	WL260 SB-S SA		R, SB
Ном. нагрузка/макс. нагрузка E _макс	3, 5, 10 кг	20, 50 кг	100 кг	6 кг 12 кг	50 ... 100 кг	5 ... 200 кг	10 ... 100 кг	200 кг 500 кг	10 ... 350 кг	500 кг	1, 2, 5 t	0.5 ... 1 t
Класс точности	C3				C3	C3
Макс. цена деления(n)	3 000
Мин. цена деления (V_мин)	E_{макс/15 000}	E_{макс/7500}	E_{макс/12 000}	E_{макс/12 000}	E_{макс/10 000}	E_{макс/7500}	E_{макс/15 000}	E_{макс/6000}	E_{макс/15 000}	E_{макс/10 000}	E_{макс/15 000}	E_{макс/10 000}
Напряжение питания (U_sr)	5 ... 12 В			5 ... 15 В	5 ... 12 В		5 ... 10 В		5 ... 15 В	5 ... 12 В		5 ... 18 В
Номинальный показатель	2 мВ/В
Степень защиты	IP65			IP66/IP68	IP65	IP67	IP68	IP66/IP68	IP68		IP66/IP68
Материал	Алюминий		Нержавеющая сталь	Алюминий	Нержавеющая сталь
Взрывозащита согласно ATEX (опционально)	Вскоре будет доступно			II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 °C	Вскоре будет доступно		Вскоре будет доступно		II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C	Вскоре будет доступно		II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C

Тип	Изгибная кольцевая пружина				Ячейка на растяжение					Ячейка на сжатие
Возм. области применения	Резервуарные, конвейерные, платформенные и рольганговые весы				Измерение растяжения и давления, крановые весы, взвешивание контейнеров, гибридные весы					Контейнерные, бункерные и транспортные весы
Серия	R, RN				WL250 ST-S SA					L270 CP-S SA	L270 CP-S SB	L270 CP-S SC	R, CC		R, K
Ном. нагрузка/макс. нагрузка E _макс	60 ... 280 кг		0.5 ... 10 t	13 ... 60 t	50 ... 100 кг		0.25 ... 2.5 t		5 ... 10 t	10, 20, 50 t	100 t	200 t	10 ... 60 t	100 t	2.8 ... 280 t
Класс точности	C3											0,1 %	C3	C1	0,1 %
Макс. цена деления (n)	3 000													1 000	-
Мин. цена деления (V_мин)	E_{макс/17 500}		E_{макс/10 000}	E_{макс/17 500}		E_{макс/7000}		E_{макс/90 000}	0,1 %	E_{макс/10 000}	E_{макс/12 000}	E_{макс/12 000}	E_{макс/12 500}	E_{макс/10 000}	-
Напряжение питания (U_sr)	5 ... 30 В					5 ... 12 В				5 ... 12 В			5 ... 25 В		6 ... 12 В
Номинальный показатель	1 мВ/В	2 мВ/В				3 мВ/В				2 мВ/В					1.5 мВ/В
Степень защиты	IP66/IP68					IP67				IP68			IP66/IP68		IP65
Материал	Нержавеющая сталь														Окрашенная сталь
Взрывозащита согласно ATEX (опционально)	II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C					Вскоре будет доступно				Вскоре будет доступно			II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C		-

Дизайн

Весоизмерительные ячейки - это датчики, преобразующие механическую величину (вес) в электрический сигнал.
Основным элементом является специальное пружинное тело, на котором расположены динамически привязанные
измерительные полоски (DMS). DMS состоят из тонкого изоляционного материала, который интегрирована резистивная пленка.
Под действием веса F пружинное тело деформируется (см. принципиальную схему), а вместе с ним и DMS. При изменении внешней формы DMS меняется и омическое сопротивление ее проводника. Верхняя левая и нижняя правая DMS сплющиваются, их резистивная пленка сокращается, а омическое сопротивление соответственно уменьшается. Верхняя правая и нижняя левая DMS растягиваются, их резистивная пленка расширяется, а омическое сопротивление увеличивается.
В каждой измерительной ячейке имеется минимум четыре DMS, подключенных таким образом, что вместе они составляют полноценный мост Уитстона. Растянутые и сплющенные DMS подключены так, что положительные или отрицательные изменения сопротивления прибавляются к общему рассогласованию моста. На одну диагональ моста подается напряжение питания (при 6-проводной технологии также и напряжение датчика, SENSE), а с другой диагонали снимается измерительное
напряжение. При постоянном напряжении питания (EXC) измерительное напряжение (SIG) изменяется пропорционально поданной нагрузке.

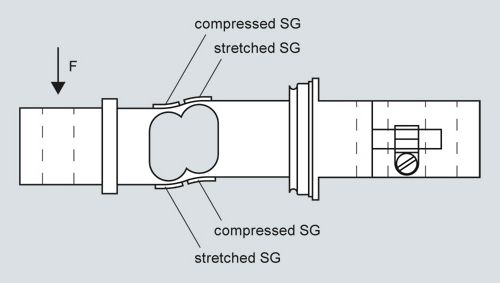

Принципиальная схема весоизмерительной ячейки на базе изгибного
стержня

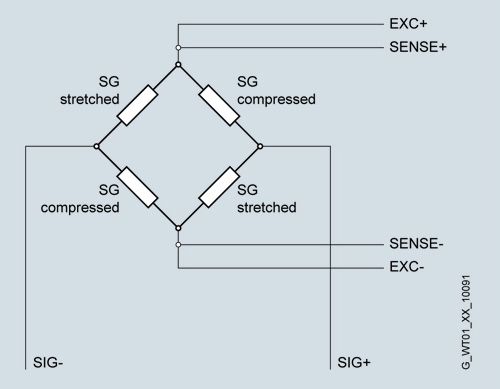

Принципиальная схема моста Уитстона
