  Соединение состоит из двух шариковых шарнирных головок, соединенных с помощью переходника, и представляет собой достаточно недорогое решение, относительно направляющих болтов с шаровыми головками.

  Соединения устанавливаются как стандартные компоненты прямо в комбинированные монтажные блоки для весоизмерительных ячеек серий RN и SB и служат для отвода горизонтальных сил до 1,7 кН в фундамент.



  Дополнительное соединение для комбинированного монтажного блока (только из высококачественной стали).

  В качестве альтернативного варианта соединения можно устанавливать с помощью крепежных уголков между несущей конструкцией и фундаментом.

  Отдельной монтируемое соединение позволяет создавать решения, индивидуально адаптированные к конкретным условиям.

  При монтаже следует соблюдать следующие пункты:

  Шарнирную головку установите до юстировки весов и проверьте на предмет подвижности.

  Головка шарикового шарнира должна легко прокручиваться вручную при полной загрузке весов.

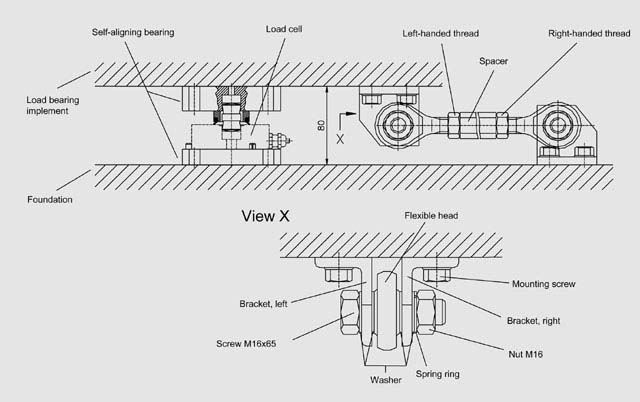

  Внешнее соединение с шарнирными головками
