Milltronics WD600 Весоизмерительная платформа большой длины, для малых и средних нагрузок

Область применения

WD600 работает с любым из существующих плоских ленточных конвейеров и с избранными интеграторами Сименса. По мере движения вещества по конвейеру и относительно конвейерной ленты оно оказывает давление, пропорциональное массе вещества. Это давление через платформенные весы передаётся на весоизмерительные ячейки.

WD600 реагирует только на вертикальную составляющую приложенной силы. В каждой весоизмерительной ячейке тензодатчик регистрирует результирующее движение. Тензодатчики, запитанные напряжением от электронного интегратора, выдают электрический сигнал, пропорциональный весу, этот сигнал затем поступает в интегратор.

Вертикальное перемещение весоизмерительных ячеек ограничено защитным ограничителем перегрузки, который встроен в монтажные элементы ячейки.

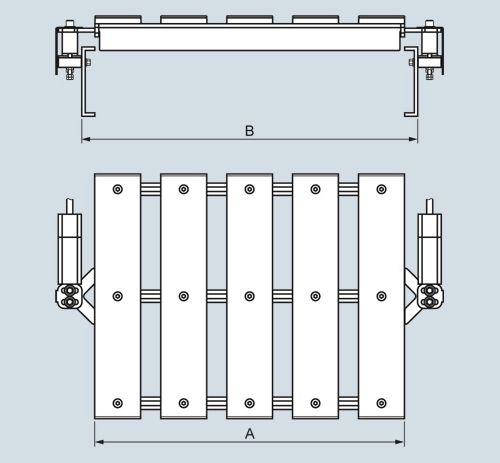

Чертеж

Размеры WD600

Ширина ленты	A	B
12” (300 мм)	13.25” (330 мм)	20.25” (510 мм)
18” (450 мм)	19.25” (485 мм)	26.25” (665 мм)
24” (600 мм)	25.25” (640 мм)	32.25” (815 мм)
30” (750 мм)	31.25” (790 мм)	38.25” (970 мм)
36” (900 мм)	37.25” (945 мм)	44.25” (1120 мм)
42” (1000 мм)	43.25” (1095 мм)	50.25” (1275 мм)
48” (1200 мм)	49.25” (1250 мм)	56.25” (1425 мм)

Особенности

Простой монтаж

Весовая платформа большой длины (материал дольше находится в зоне взвешивания)
Малый профиль по высоте

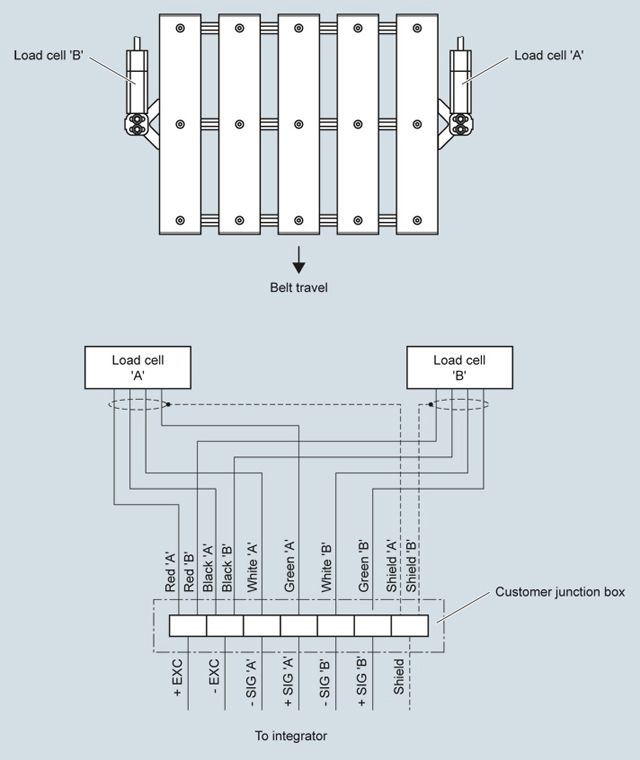

Схема подключения

Подключение WD600

Технические данные

Технические параметры
Точность¹⁾	± 0.5 to 1%1.0 % суммарного количества 25 - 100% рабочего диапазона, в зависимости от применения
Ширина ленты	12, 18, 24, 30, 36, 42, 48” (300, 450, 600, 750, 900, 1000, 1200 мм)
Скорость ленты	2.0 м/с максимум
Мощность	До 50 т/час
Наклон ленточного транспортера	± 20° от горизонтали, фиксированный наклон До ± 30° с уменьшением точности²⁾
Роликовая опора ленточного транспортера	Горизонтальная
Нагрузка	Минимум 1.0 кг/м Максимум 60 кг/м
Весоизмерительная ячейка
Питание:	10 В DC ном., 15 В DC макс.
Выход:	2 мВ/В
Нелинейность:	0.02% ном. выходной мощности
Воспроизводимость:	0.01% ном. выходной мощности
Мощность:	Нерж. сталь: 6, 12, 30 кг
	Никелерованная: 10, 15, 20, 30 кг
Перегрузка:	150% макс.
Температура:	-40 ... +65 °C с компенсацией -10 ... +40 °C рабочий диапазон
Конструкция	Нерж. сталь UMHW - PE вставки
Hazardous locations	Проконсультируйтесь с заводом
Допуски	CE, FDA/USDA, C-TICK

1) Указанная точность измерения: при соблюдении всех требований завода-изготовителя к месту установки и монтажу, точность измерения суммарного веса будет соответствовать значению, указанному в спецификации, при условии калибровки весов с помощью материала. Калибровка должна проводится при расходе соответствующем диапазону измерения весов. Расход материала при проведении процедуры калибровки должен быть постоянным. Длительность процедуры калибровки должна быть равна времени соответсвующем трем полным оборотам ленты конвейера или, по крайней мере, 10 минутам.

2) Требуется консультация с инженером Siemens.
