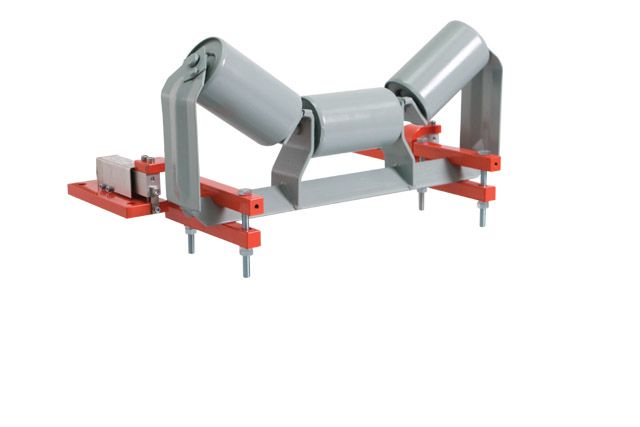

Milltronics MBS - это модульные конвейерные весы, которые предоставляют динамическую информацию о весе для индикации.

Область применения

Весы Milltronics MBS используются для песка, минералов, животного корма или зерна, измеряя непрерывно нагрузку материала с минимальными расходами. Без перекрестных мостов, гибкое устройство может быть применено для широких лент и стандартными роликами, что снижает подготовку.

Благодаря простой конструкции и легкому монтажу, весы MBS могут быть установлены в короткие сроки пуска и введены в эксплуатацию. При перемещении устройств с конвейера на конвейер, весы MBS показывают гибкость.

В комбинации с Milltronics BW 100 или BW 500 с микропроцессорным управлением, весы MBS обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.

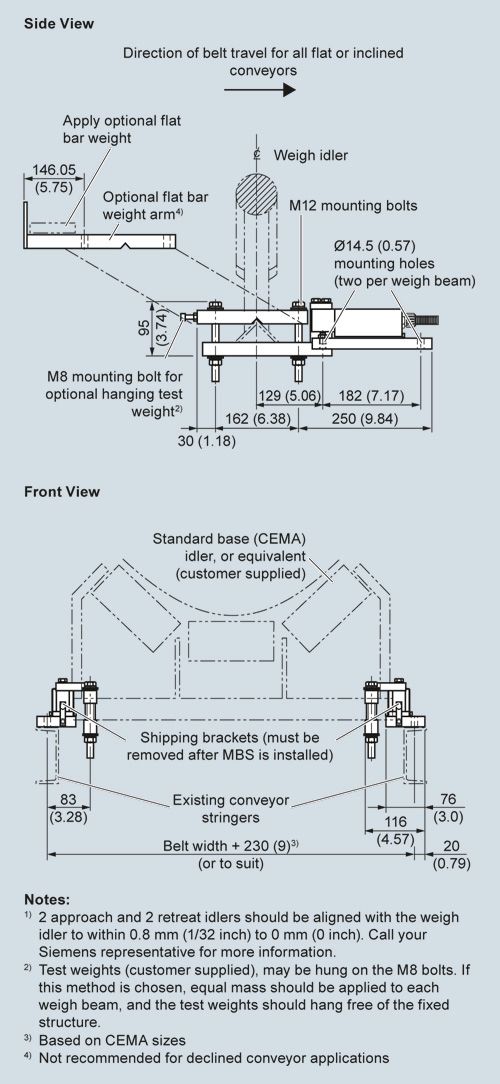

Чертеж

Размеры MBS

Особенности

Уникальный модульный дизайн
Простая установка
Низкая стоимость
Простая модификация

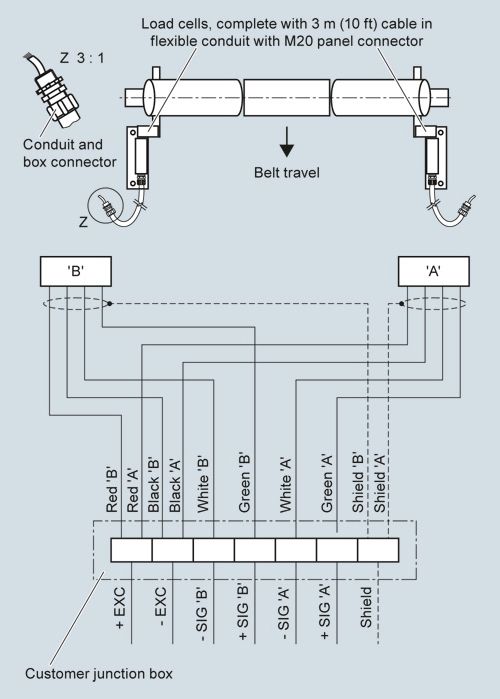

Схема подключения

Подключение MBS

Технические данные

Milltronics MBS
Принцип действия
Принцип измерения	Измеряется мера напряжения весоизмерительных ячеек на роликовые опоры.
Типичные применения	Контроль песка, дробленного камня, животного корма, зерна Измерение и хранение суточных данных
Характеристики
Точность	± 1% от суммарного количества в зависимости от применений
Условия
Максимальная температура материала	+70 °C
Дизайн ленты
Ширина ленты	Стандартное исполнение до 1000 мм (CEMA 42”) см. раздел габаритов
Скорость ленты	До 3.0 м/с (600 fpm)
Мощность	До 1500 т/ч (1650 STPH) при максимальной скорости ленты
Наклон ленточного транспортера	± 20° от горизонтали, фиксированный наклон До ± 30° с уменьшением точности¹⁾
Роликовые опоры
Профиль роликовых опор	Плоский до 35° До 45° с уменьшенной точностью¹⁾
Диаметр роликовых опор	50 .. 150 мм
Расстояние между рликовыми опорами	0.6 .. 1.5 м
Весоизмерительная ячейка
Конструкция	Алюминий
Питание	10 В DC номинал, 15 В DC мах.
Выход	2 ± 0.02 мВ/В ном. мощности конв. весов
Ненадежность	0.01% от номинального выхода
Нелинейность	0.02% от номинального выхода
Гистерезис	0.02% от номинального выхода
Мощность	30, 50, 100 кг
Перегрузка	150% ном. мощности, 200% ном. мощности
Температура	-30... +70 °C (рабочий диапазон) -10... +40 °C (с компенсацией)
Вес	12 кг, 6 кг
Подключение	<150 м (500 ft) 18 AWG (0.75 мм²) 6 экран. пров. кабелей >150 м (500 ft) до 300 м (1000 ft) 18 .. 22 AWG (0.75 .. 0.34 мм²) 8 экран. пров. кабелей
Взрывоопасные зоны	При использовании искробезопасных барьеров
Допуски	CE

¹⁾ Необходим контроль со стороны инженеров Siemens.
