Milltronics MCS

Заказные данные
(1)
Аксессуары
(21)

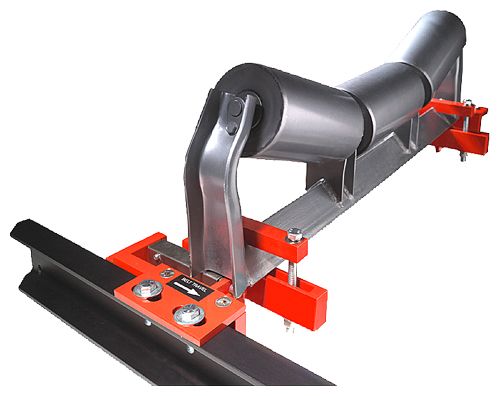

Milltronics MCS - это компактные, надежные ленточные весы с весоизмеритльными ячейками из нерж. стали для использования в мобильных дробилках и грохотах.

Область применения

Milltronics MCS - это компактные, надежные ленточные весы с весоизмерительными ячейками из нерж. стали для использования в мобильных дробилках и грохотах. Они обеспечивают непрерывное взвешивание при минимальных затратах. Весоизмерительные ячейки из нерж. стали MCS имеют долговременную стабильность, надежные и точные результаты измерения.

Модульная конструкция и простой монтаж весов MCS обеспечивают короткие сроки пуска и ввод в эксплуатацию. В комбинации с Milltronics BW 100 или BW 500 с микропроцессорным управлением, весы MUS обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах.

Дополнением к весоизмерительной системе служит датчик скорости на конвеерной ленте, встроенный в интегратор. На установках с мобильными дробилками используется компактный и прочный датчик скорости TASS, совмещенный с весами MCS.

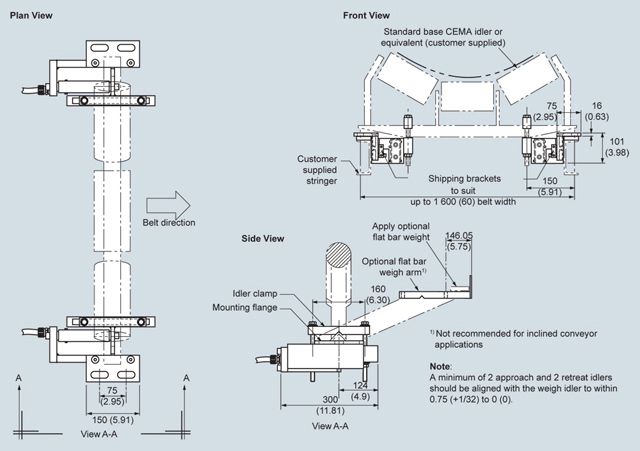

Чертеж

Размеры MCS

Особенности

Строгий дизайн
Экономия места
Простая модификация
Низкая стоимость
Весоизмерительные ячейки из нерж. стали
Включает калибровку веса

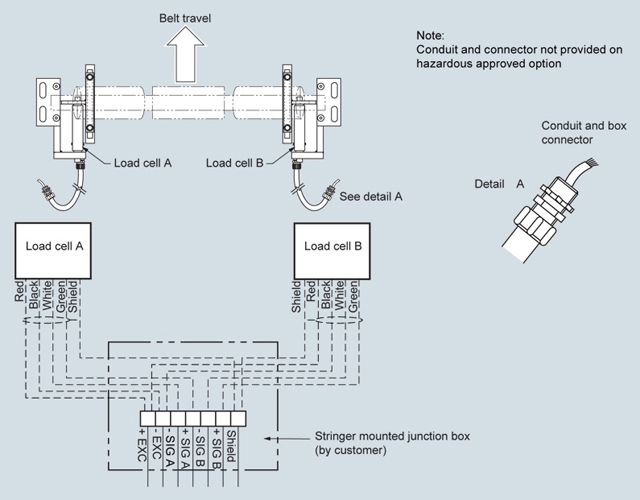

Схема подключения

Подключение MCS

Технические данные

Технические параметры
Принцип измерения	Тензоизмерительные весоизмерительные ячейки измеряют нагрузку на роликовых опорах ленточного транспортера.
Типичные применения	Мобильные дробилки
Характеристики
Точность	± 0.5 to 1% от суммарного значения 4 to 1 раб. диапазона, в зависимости от применений
Ненадежность	0.01% от номинального выхода
Нелинейность	0.02% от номинального выхода
Дизайн ленты
Ширина ленты	До 1200 мм См. раздел Размеры
Скорость ленты	До 3 м/с
Мощность	До 1200 т/ч при максимальной скорости ленты
Наклон ленточного транспортера	± 20° от горизонтали, фиксированный наклон До ± 30° с уменьшением точности
Роликовые опоры
Профиль роликовых опор	Плоский до 35° To 45° с уменьшенной точностью
Диаметр роликовых опор	100 .. 150 мм (4 to 6”)
Расстояние между роликовыми опорами	0.6 .. 1.2 м
Весоизмерительная ячейка
Конструкция	Коррозионно-стойкая сталь
Питание	10 В DC ном., 15 В DC максимум
Выход	Питание 2 мВ/В при ном. мощности весоизмерительной ячейки
Нелинейность и гистерезис	0.02% от номинального выхода
Воспроизводимость	0.01% от номинального выхода
Мощность	50, 100, 250 нерж. сталь
Перегрузка	150 % от номинальной мощности, 300% ном. мощности
Температура	-40 ... +65 °C (-40 ... +150 °F) рабочего диапазона -10 ... 40 °C (15 ... 105 °F) конпенс.
Вес	До 20 кг, 10 кг
Подключение (к интегратору)	< 150 м (500 ft.) 18 AWG (0.75 мм²) 6-ти провод. экран. кабель > 150 м (500 ft.) до 300м (1000 ft.) 18 .. 22 AWG (0.75 .. 0.34 мм²), 8-ти провод. экран. кабель
Взрывоопасные зоны	При использовании искробезопасных барьеров
Допуски	CE
