Milltronics MUS

Заказные данные
(1)
Аксессуары
(13)

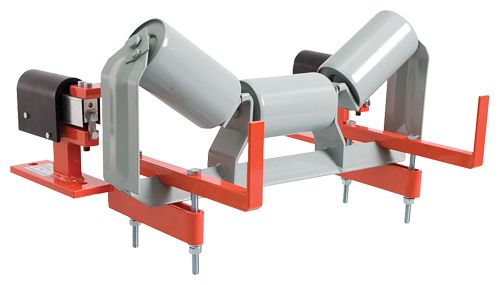

Milltronics MUS - это модульные конвейерные весы, предназначенные для средних нагрузок.

Область применения

Milltronics MUS - это модульные конвеерные весы, предназначеные для средних нагрузок. Весы применяются для измерения различных продуктов: различные присадки, песок, минералы, которые обеспечиваются непрерывным взвешиванием с минимальными расходами. Не имея поперечного соединения, они универсально подходят для конвеерных лент большой ширины, а также для стандартных роликов, уменьшается образование отложений материала.

Благодаря простой конструкции и легкому монтажу, весы MUS могут быть установлены в короткие сроки пуска и введены в эксплуатацию. Когда необходимо переставить ленточные весы с одного ленточного транспортера на другой, весы MUS предлагают максимальную гибкость. В комбинации с Milltronics BW 100 или BW 500 с микропроцессорным управлением, весы MUS обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.

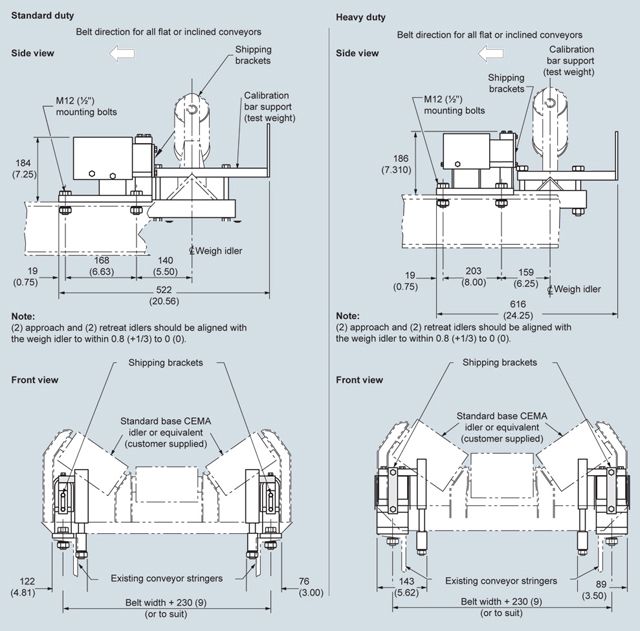

Чертеж

Размеры MUS

Особенности

Уникальный модульный дизайн
Простая установка
Низкая стоимость
Простая модификация

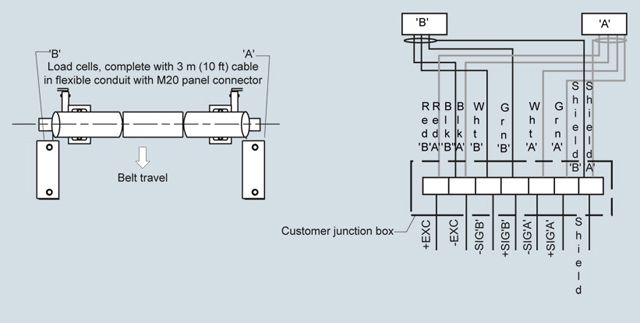

Схема подключения

Подключение MUS

Технические данные

Технические параметры
Принцип измерения	Тензоизмерительные весоизмерительные ячейки измеряют нагрузку на роликовых опорах ленточного транспортера.
Типичные применения	Контроль для погрузочных и разгрузочных транспортеров Измерение и хранение суточных данных
Характеристики
Тточность	± 0.5 ... 1 % от суммарного значения при рабочем диапазоне
Неповторяемость	0.01 % от номинального выхода
Нелинейность	0.02 % от номинального выхода
Условия
Максимальная температура материала	65 °C
Дизайн ленты
Ширина ленты	Стандартное исполнение от 1000 мм Усиленное исполнение 1200 мм, подходит и для более узких лент см. раздел Размеры
Скорость ленты	До 3 м/с
Мощность	До 5000 т/ч примаксимальной скорости ленты
Наклон ленточного транспортера	± 20° от горизонтали, фиксированный наклон До ± 30° с уменьшенной точностью
Роликовые опоры
Профиль роликовых опор	Плоский до 35° До 45° с уменьшенной точностью
Диаметр роликовых опор	До 45° с уменьшенной точностью 50 .. 180 мм
Расстояние между роликовыми опорами	0.6 .. 1.5 м
Весоизмерительная ячейка
Конструкция	Алюминий
Активизация	10 В DC ном., 15 В DC мах.
Выход	2 мВ/В возбуждение с помощью весоиз. ячейки
Нелинейность и гистерезис	0.02 % от номинального выхода
Ненадежность	0.01 % от номинального выхода
Мощность
Стандартные обязательные диапазоны	20, 30, 50, 75, 100 кг
Усиленное исполнение	50, 100, 150, 200, 500 кг
Перегрузка	150 % ном. мощности, 300 % ном. мощности
Температура	-40 ... +65 °C (рабочий диапазон) -10... 40 °C (компенс.)
Вес	Стандартное исполнение до 44 (20 кг), 22 (10 кг) усиленное исполнение до 64 l (30 кг), 32 l(15 кг)
Подключение	<150 м 18 AWG (0.75 мм²) 6- ти провод. экран. кабель >150 м до 300 м 18 до 22 AWG (0.75 до 0.34 мм²) 8- ти провод. экран. кабель
Взрывоопасные зоны	С использованием искробезопасных барьеров
Допуски	CE
