  SITRANS LVL200, является стандартным вибрационным сигнализатором уровня. Используется во всех жидких приложениях, жидкость или жидкий раствор. Для таких задач как переполнение, максимальный и минимальный уровни, защитное отключение насоса. Для использования в приложениях SIL-2.

  Область применения

   SITRANS LVL200 является компактным сигнализатором уровня, разработанным для промышленного использования во всех областях технологии процесса, и может использоваться с жидкостями и жидкими растворами. С длиной измерительной части 40 мм, SITRANS LVL200 может быть установлен в трубах малого диаметра и в задачах с ограниченным пространством для монтажа. Также не подвержен воздействию химических и физических свойств жидкостей. LVL200 может использоваться в трудных условиях включая перемешивание материала, воздушные пузыри, накопление пены, налипаниеие, или сильную внешнюю вибрацию.

  Чувствительный сенсор (вибровилка) вибрирует на частоте 1200 Гц. При соприкосновении с материалом частота вибрации уменьшается. Эл. модуль определяет снижение частоты и выдает сигнал на выход прибора.

  Ключевые заявления: жидкости и жидкие растворы, сигнализация уровня и переполнение.



  Характеристика

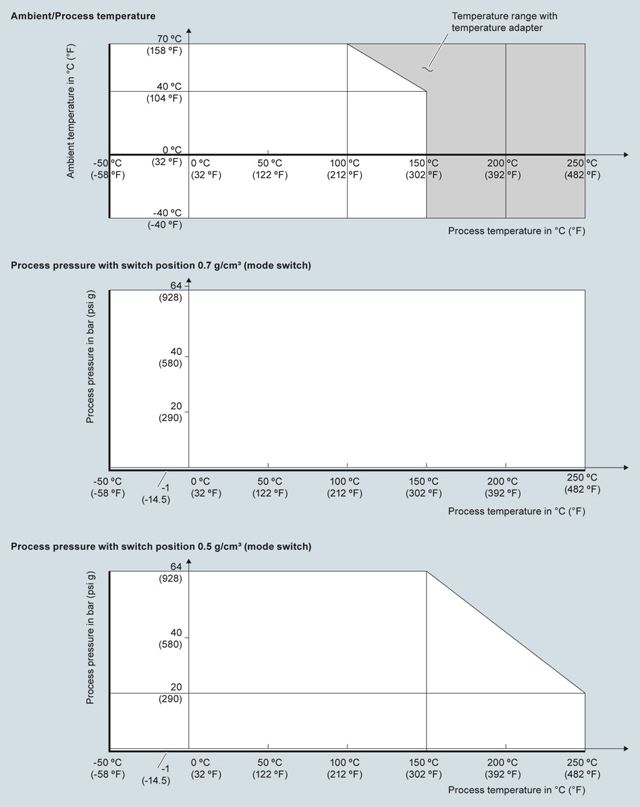

   SITRANS LVL200 Зависимость характеристик прибора от давления/температуры процесса/от окружающей температуры



   SITRANS LVL200 Влияние плотности, давления и температуры на сигнализатор



  Конфигурация

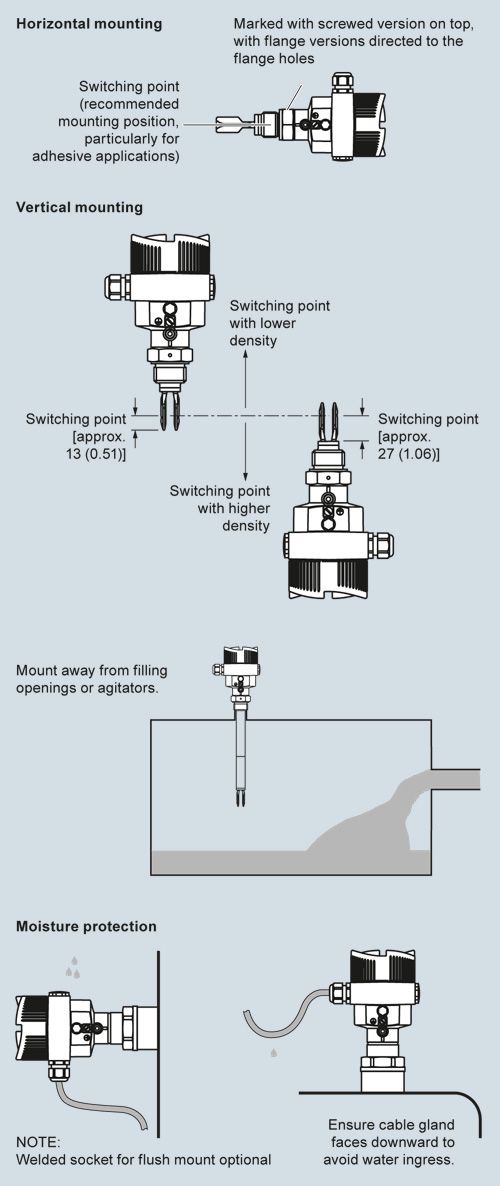

   SITRANS LVL200 монтаж

  Чертеж



   SITRANS LVL200 габариты стандартной версии прибора

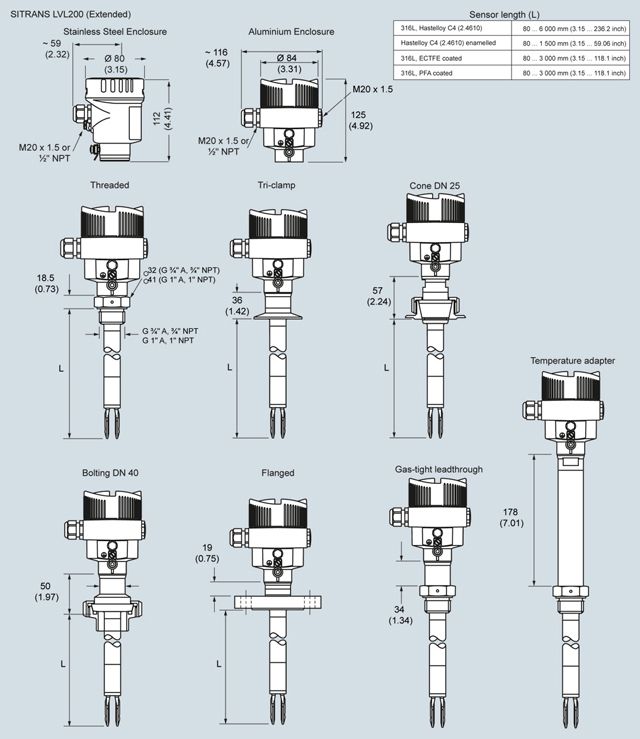

  SITRANS LVL200 габариты прибора в версиях с удлиннением

  Особенности

  • Недежный вибрационный сигнализатор для жидкостей.
  • Компактное исполнение, длина рабочей части 40 мм,  для ограниченных зон установки.
  • Появление коррозии, моментная потеря вибрации не влияют на пьезо элемент.
  • Аттестован по SIL 2.
  • Гигиеническое присоединение к процессу.



  Опции

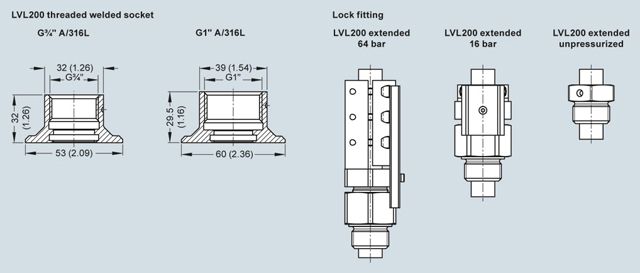

   SITRANS LVL200 сварное гнездо и закрытый фитинг

  Схема подключения



   SITRANS LVL200 подключение

  Технические данные



  Принцип работы
  Принцип измерения	Вибрационный сигнализатор предельного уровня
  Вход
  Измеряемая величина	минимальный и максимальный
  Выход
  Опции выхода	Релейный выход (DPDT), 2 однополюсных переключателя (SPDT)
  Точность измерений
  Повторяемость	0.1 мм
  Гистерезис	Около  2 мм
  Задержка сигнала	Около 500 мс (on/off)
  Частота	Около 1200 Гц
  Рабочие условия
  Условия монтажа
  Место монтажа	Внутри/снаружи
  Внешние условия
  Температура коружающей среды	-40 ... +70 °C
  Категория монтажа	III
  Степень загрязнения	2
  Свойства измеряемого вещества
  Температура
  LVL200S стандартная версия	-50 ... +150 °C
  LVL200S высокотемпературная версия, опция	-50 ... +250 °C
  LVL200E стандартная: 316L/Hastelloy C4 (2.4610)	-50 ...  +150 °C
  LVL200E высокотемпературная, опция: 316L/Hastelloy C4 (2.4610)	-50 ...  +250 °C
  Давление	-1 до 64 bar
  Плотность	0.7 до 2.5 g/cm³ ; 0.5 до 2.5 g/cm³
  Дизайн
  Материал
  Корпус	Литой алюминиевый с порошковым покрытием AISi10Mg, стандартный: Полиэстер
  Удлинитель [ø 21.3 мм]	316L (1.4404 or 1.4435), Hastelloy C4 (2.4602)
  Присоединение к процессу: резьбовое	316L (1.4404 or 1.4435), Hastelloy C4 (2.4602)
  Присоединение к процессу: фланцевое	316L (1.4404 or 1.4435), 316L с Hastelloy C4, ECTFE, или PFA
  Материал уплотнения	Klingersil C-4400
  Присоединение к процессу
  Трубная резьба, цилиндрическая (ISO 228 T1)	G ¾” A, G 1” A
  Трубная резьба, коническая	¾” NPT, 1” NPT, 1½” NPT
  Фланцевое	DN 25, ANSI 1”
  Гигиеническое присоединение	болтовое DN 40 PN 40, 1, 1½, 2, 2½” Tri-Clamp PN 10, конусное DN 25 PN 40, Tuchenhagen Varivent DN 50 PN10, SMS
  Степень защиты	Тип 4X/NEMA 4X/IP66/IP67
  Кабельный ввод	1 x M20x1.5 (cable: ø5 to 9 mm), 1 x заглушка M20x1.5; 1 x M20x1.5 кабельный ввод 1 x ½” NPT кабельный ввод, 1 x заглушка ½”NPT, 1 x ½” NPT кабельный ввод 1x M12x1; 1 x заглушка M20x1.5
  Вес
  Вес прибора (зависит от версии прибора)	Около 0.8 ... 4 кг
  Труба - удлиннитель	Около 920 g/m
  Питание
  Напряжение питания
  Реле DPDT	20 - 253 V AC, 50/60 Hz, 20 - 72 V DC, максимальная окружающая температура кабеля. +50 °C
  Потребляемая мощность	1 - 8 VA (AC), 1.3 W (DC)
  Сертификаты и допуски	Защита отпереполнения (WHG) ATEX II 1G 1/2G, 2G EEx ia IIC T6 ATEX II 1/2G, 2G EEx d IIC T6 FM (Non-Incendive) Class I, Div. 2, Groups A, B, C, D FM (Explosion-Proof) Class I, Div. 1, Groups A, B, C, D; (Dust Ignition-Proof) Class II, III, Div. 1, Groups E, F, G Морской допуск
