SITRANS LVL100

Заказные данные
(1)
Аксессуары
(6)

SITRANS LVL100 является компактным, вибрационным сигнализатором уровня. Применяется в жидких приложениях, для таких задач как переполнение, максимальный и минимальный уровень, отключение насоса. Идеальное решение для использования в ограниченных местах.

Область применения

SITRANS LVL100 является компактным сигнализатором уровня, разработанным для промышленного использования во всех областях технологии процесса, и может использоваться с жидкостями и жидкими растворами. С длиной измерительной части 40 мм, SITRANS LVL100 может быть установлен в трубах малого диаметра и в задачах с ограниченным пространством для монтажа. Также не подвержен воздействию химических и физических свойств жидкостей. LVL100 может использоваться в трудных условиях включая перемешивание материала, воздушные пузыри, накопление пены, налипаниеие, или сильную внешнюю вибрацию.

Чувствительный сенсор (вибровилка) вибрирует на частоте 1200 Гц. При соприкосновении с материалом частота вибрации уменьшается. Эл. модуль определяет снижение частоты и выдает сигнал на выход прибора.

Ключевые заявления: жидкости и жидкие растворы, сигнализация уровня и переполнение.

Характеристика

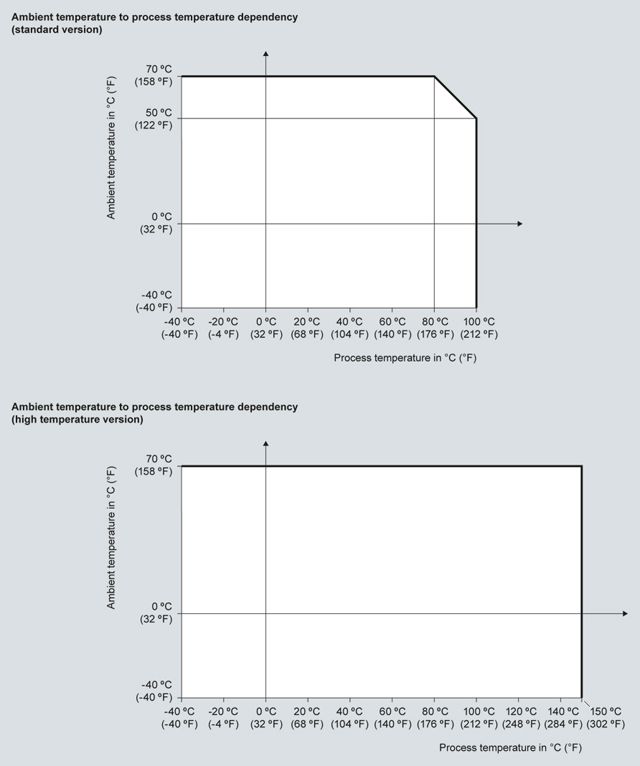

SITRANS LVL100 Кривая изменения параметров прибора по окружающей Т и Т процесса.

Конфигурация

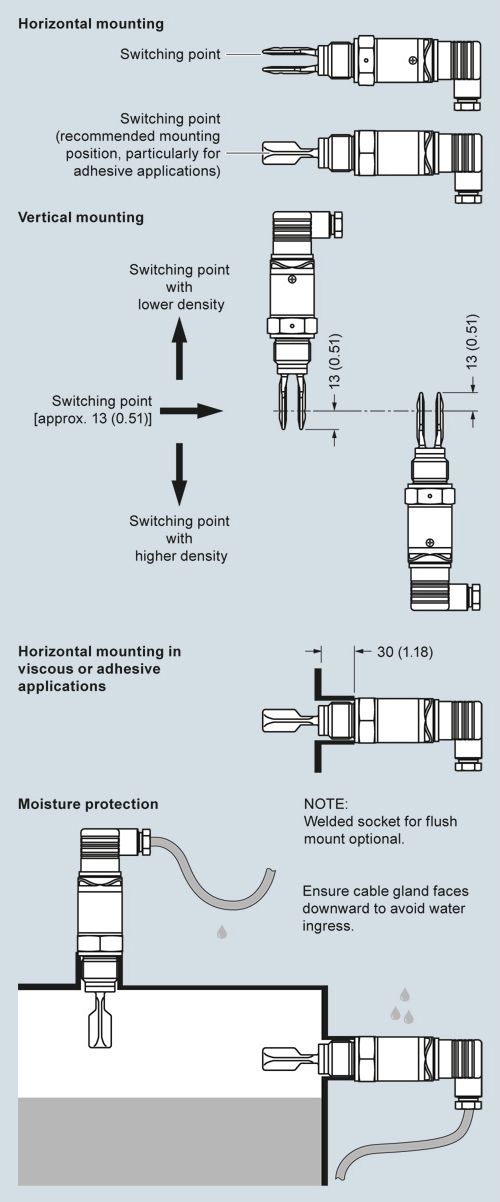

SITRANS LVL100, монтаж.

Чертеж

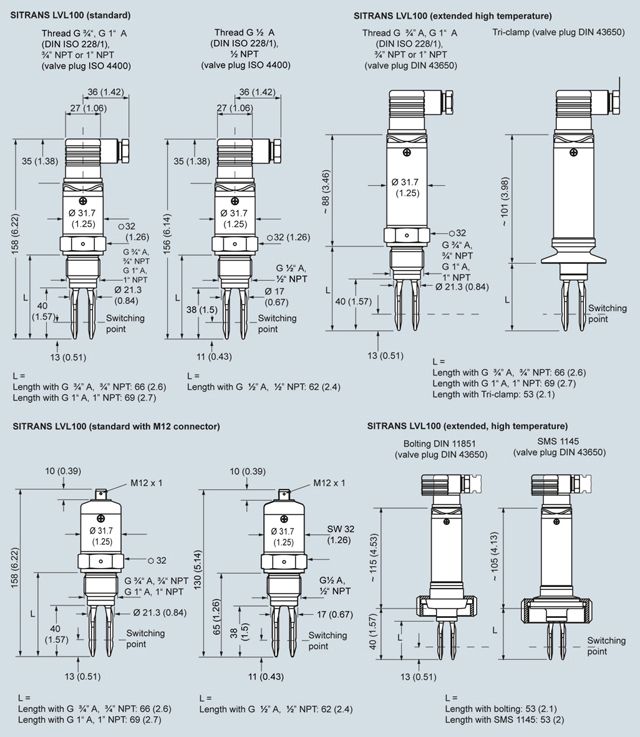

SITRANS LVL100 размеры

Особенности

Недежный вибрационный сигнализатор для жидкостей.
Компактное исполнение, длина рабочей части 40 мм, для ограниченных зон установки.
Появление коррозии, моментная потеря вибрации не влияют на пьезо элемент.

Опции

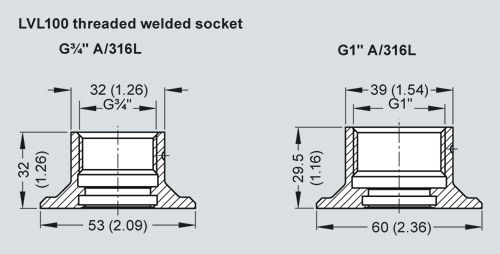

SITRANS LVL100, сварное гнездо

Схема подключения

SITRANS LVL100 подключение

Технические данные

Принцип работы
Принцип измерения	Вибрационный сигнализатор предельного уровня
Вход
Измеряемая величина	минимальный и максимальный
Выход
Опции выхода	безконтактный электронный переключатель транзисторный выход PNP
Точность измерений
Гистерезис	Около. 2 мм (0.08”) при вертикальном монтаже
Задержка сигнала	Около . 500 мс (on/off)
Частота	Около. 1200 Гц
Рабочие условия
Условия монтажа
Место монтажа	Внутри/снаружи
Внешние условия
Температура окружающей среды	-40 ... +70 °C
Категория монтажа	III
Степень загрязнения	2
Свойства измеряемого вещества
Температура
Стандартная	-40 ... +100 °C
Высокотемпературная версия	-40 ... +150 °C
Давление	-1 to 64 bar g (-14.5 to 928 psi g)
Плотность	0.7 ... 2.5 g/cm³ (0.025 to 0.09 lbs/in³)
Дизайн
Материал
Корпус	316L и пластик PEI
Измерительная часть	316L (1.4404 or 1.4435)
Присоединение к процессу)	316L (1.4404 or 1.4435)
Материал уплотнения	Klingersil C-4400
Способы присоединения
Трубная резьба, цилиндрическая (ISO 228 T1)	G ¾” A или G 1” A
Трубная резьба, коническая	¾” NPT или 1” NPT
Гигиеническое присоединение	DN 40 PN 40
	Трикламп 1”, 1½”, 2” PN 10, DN 25 PN 40, Гигиеническое присоединение DN 50 PN 10, SMS
Степень защиты	IP65/Type 4/NEMA 4 (with DIN 43650 valve plug), IP66/67 or IP68 (with M12 connector)
Кабельный ввод	1 x M12 [IP66/IP67 or IP68 (0.2 bar)]
Вес	250 г
Питание
Напряжение питания	20 ... 253 В AC, 50/60 Гц 20 ... 253 В DC
Потребляемая мощность	1 ... 8 VA (AC), около 1.3 W (DC)
Сертификаты и допуски	Защита от переполнения (WHG) Морской допуск
