Pointek CLS 500

Заказные данные
(4)
Аксессуары
(8)

Pointek CLS 500 - емкостный сигнализатор уровня с инверсной частотной модуляцией для работы с разделительными слоями, сухими веществами, жидкостями, токсичными и агрессивными химическими веществами, в сложных условиях - при высоком давлении и температуре.

Область применения

Запатентованная технология Active-Shield обеспечивает максимальную точность измерений, вне зависимости от наличия паров, отложений продукта, пыли и конденсата. Уникальная конструкция зонда в сочетании с передовым измерительным преобразователем обеспечивает превосходные эксплуатационные характеристики в различных условиях применения.

Электронная часттьPointek CLS 500 создана на базе микропроцессора, поэтому поддерживается одноточечная калибровка без приостановки технологического процесса.

Основные сферы применения: уровень жидкости/пены, регенераторы гликоля, коагуляторы высокого давления, СПГ.

Характеристика

Pointek CLS500 Кривые снижения рабочих параметров давления/температура (7ML5601)

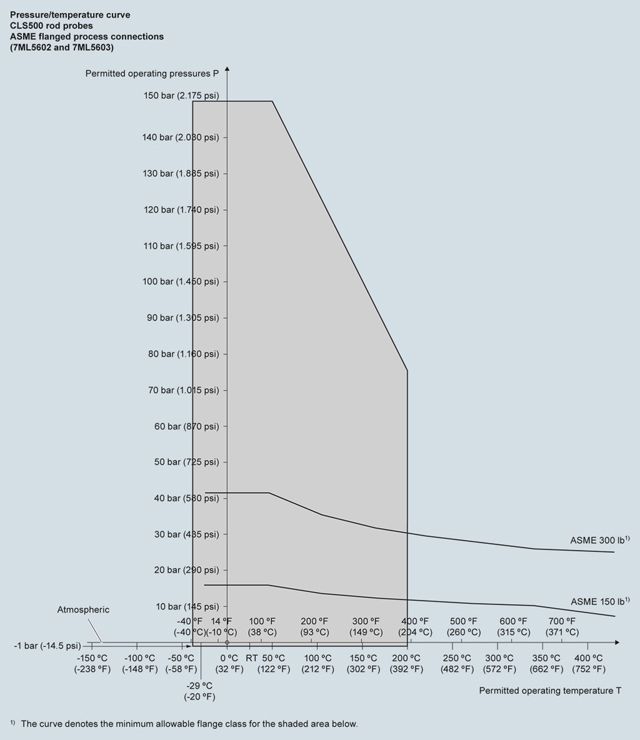

Pointek CLS500 Кривые снижения рабочих параметров давления/температура (7ML5602 и 7ML5603)

Pointek CLS500 Кривые снижения рабочих параметров давления/температура (7ML5604)

Конфигурация

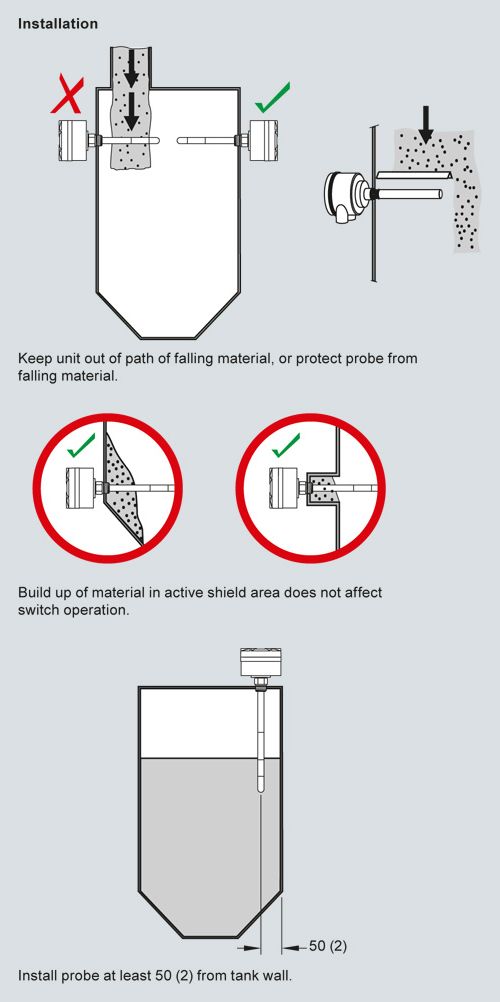

Установка Pointek CLS 500

Чертеж

Конфигурация зондов

Особенности

Запатентованная технология Active-Shield позволяет избежать негативного воздействия отложений продукта на результаты измерений
Калибровка нажатием одной кнопки и встроенный локальный дисплей
Двухпроводная схема питания, присутствует твердотельный ключ или выход 4-20/20-4 мА
Полнофункциональная диагностика
HART - коммуникация представляет возможность удаленной подготовки к эксплуатации и проверке

Схема подключения

Соединения Pointek CLS 500

Технические данные

Вход
Диапазон измерения	0 до 330 pF
Интервал измерения	Мин. 1 pF
Частота измерения	420 кГц
Ток измерения подачи сигналов	NAMUR NE 43
Выход
Транзисторный выход
Выход	Гальванически изолирован
Защита	От обратной полярности (биполярный)
Максимальное коммутационное напряжение	DC 30 V / AC 30 V
Максимальный ток нагрузки	82 мА
Падение напряжения	< 1 V, типовое при 50 мА
Задержка по времени (до и после переключения)	1..60 с
Токовая цепь	4..20 мА /20..4мА
Точность	22 to 3.6 мА (2-х проводной)
Температурная стабильность	0.15 pF (0 pF) или <0.25% (тип. < 0.1%) от факт. значения, действует большее значение на всем температурном диапазоне
Нелинейность и воспроизводимость	0,1% соответственно от диапазона и измеренного факт. значения
Погрешность	Погрешность <0,1% от измеренного значения
Рабочие условия
Условия монтажа
Место установки	Внутри/Снаружи
Условия окружающей среды
Температура окружающей среды (измерительный преобразователь)	-40..+85°C
Категория монтажа	I
Степень загрязнения	4
Параметры вещества
Относительная диэлектрическая постоянная	Мин, 1.5
Температура процесса	Номинальная температура зависит от давления. См. графики Давление/Температура
- Стандарт (PFA)	-50.. +200°C
- Высокотемпературное исполнение из нержавеющей стали с термоизолятором	-60.. +400°C
- Низкотемпературное исполнение	-200.. +200°C
Давление процесса	Номинальное давление технологической прокладки зависит от температуры. См. графики Давление/Температура
Стандарт (RFA)	-1.. +150 бар изб.( -14,6.. +2175 фунт/кв.дюйм изб.)
Высокотемпературная версия (с эмалевым покрытием)	-1.. +35 бар изб. (-14,6.. +507,6 фунт/кв.дюйм)
Конструкция
Материал
Части, соприкасающиеся с измеряемым веществом
Стандартный стержень	Нержавеющая сталь 316L
Изоляция зондов	PFA, эмаль
Диаметр зондов
Стандартное исполнение со стержнем (PFA)	16 мм
Высокотемпературное исполнение со стержнем (нержавеющая сталь)	19 мм
Длина зонда
Стержневая версия	Макс. 1000 мм (216") для зонда с диаметром 16 мм или 19 мм
Подключение к процессу зонда
Резьбовый монтаж	NPT[(Taper), ANSI/ASME B1.20.1] R[(BSPT), EN 10226/PT (JIS-T), JIS B 0203] G[(BSPP), EN ISO 228-1/PF (JIS-P), JIS B 0202]
Фланцевое соединение	ASME, EN 1092-1
Корпус
Материал	Алюминий с эпоксидным покрытием (доступно исполнение из нержавеющей стали)
Ввод кабеля	2 x ½” NPT
Класс защиты	Тип 4X /NEMA 4X / IP65, IP68
Питание	Макс. DC 33 V (DC 30 V в искробезопасном режиме), мин. DC 12 V при 3,6 мА, мин. DC 9,5 V при 22 мА
Свойства
Сигнализация по измерению тока	NAMUR NE 43
Безопасность	Входы/выходы с гальваническим разделением Полярность токовой цепи не имеет значения Полная герметичность Встроенный барьер искробезопасности
Диагностика свозможностью сигнала о повреждениях при:	выходе основной переменной (PV) за допустимые пределы, нарушении измерительной цепи, наличии расхождений между показателями A/D и D/A преобразователей, неправильной контрольной сумме. Реализован сторожевой таймер и возможности для самодиагностики оборудования
Поворотный переключатель функций	Позиция 0 до 9, A до F
Интеллектуальная коммуникация	Соответствие требованиям международной организации HART Communication Foundation (HCF)
Сертификаты и допуски	CE (соответствует требованиям E.C.C. EN 55011 и EN 61326) ATEX EEx ia IIC T6-T4, EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof) FM/CSA Class I, II and III, Div. 1 Groups A, B, C and D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III, Div. 1 и 2 (hazardous locations) FM Class I, II и III, Div. 1 Groups A, B, C и D (explosion-proof) ATEX II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4 Lloyd’s Register of Shipping, Категории ENV1, ENV2, ENV3, и ENV5 3A Sanitary PED 97 / 23 / CE
Общие значения	CE (соответствует требованиям E.C.C. EN 55011 и EN 61326) CSA/FM
Негорючий/не дающий искру	CSA/FM Класс I, Сек. 2 Группы A, B, C и D Т4 ATEX II 3G 2D EEx n A [ib] IIC T6.. T4 T100°C
Пылевзрывозащита	CSA/FM Класс II и III, Сек. 1 Группы E, F, G Т4 ATEX II 1/2GD EEx d [ia] IIC T6.. T1 T100°C
Взрывозащита	FM Класс I, Сек. 1 Группы A, B, C, D Т4 ATEX II 1/2GD EEx d [ia] IIC T6.. T1 T100°C
Морские	Регистр судоходства Ллойда, Категории ENV1, ENV2, ENV3, и ENV5, Бюро Веритас

Модификации зондов для прибора Pointek CLS500	Стандарт	Серия НТ
Типы подключений к процессу	Стандарт (PFA) (7ML5601, 7ML5602, 7ML5603)	Высокотемпературное исполнение (эмалевое покрытие или нержавеющая сталь) (7ML5604)
Резьбовое соединение	Доступно в стандартной комплектации	-
Фланцевое соединение	Доступно в стандартной комплектации	Доступно в стандартной комплектации
Материалы подключения к процессу Нержавеющая сталь 316L	Доступно в стандартной комплектации	Доступно в стандартной комплектации
Изоляция зонда
Нет	-	Модификация НТб нержавеющая сталь: доступно в стандартной комплектации
PFA	Доступно в стандартной комплектации	-
С эмалевым покрытием	-	Модификация НТ, эмалевое покрытие: указывается отдельным пунктом в заказе
Длина Макс. длина стержня	1000 мм	1000 мм
Подключение к процессу
Макс. давление процесса	150 бар. изб	Нержавеющая сталь: 35 бар изб Эмалевое покрытие: 345 бар изб.
Макс. рабочая температура	+200°C	+400°C
