Соединительная коробка JB, нержавеющая сталь

• Заказные данные
  (2)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

  Распределительная коробка JB из нержавеющей стали требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

  Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

  Дизайн

  Распределительная коробка из нержавеющей стали состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые ЭМС-зажимы (латунь, никелированная). В корпусе имеется 18 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

  Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

  Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

  Пример подключения

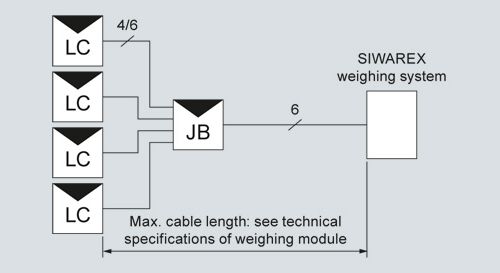

  WZ: Весоизмерительная ячейка JB: Распределительная коробка из нержавеющей стали

  Чертеж



  Распределительная коробка SIWAREX JB из нержавеющей стали (7MH4710-1EA), размеры

  Технические данные

  SIWAREX JB клеммная коробка, корпус из нержавеющей стали
  Кабельные соединения
  измерительных ячеек	4 x M16
  сигнального кабеля	1 x M20
  Доп. температура окружающей среды
  в работе	-30 ... +85 °C
  в работе в качестве калибруемых торговых весов	-10 ... +40 °C
  при транспортировке и хранении	-40 ... +90 °C
  Степень защиты	IP66 согласно EN 60529
  Вибростойкость клемм согласно DIN VDE 0611 11/77	12 Гц и 50 Гц, амплитуда 1мм
  Сопротивление изоляции клемм	≥ 1012 Ω см
